Захватное устройство

Захватное устройство

Иллюстрации

Показать все

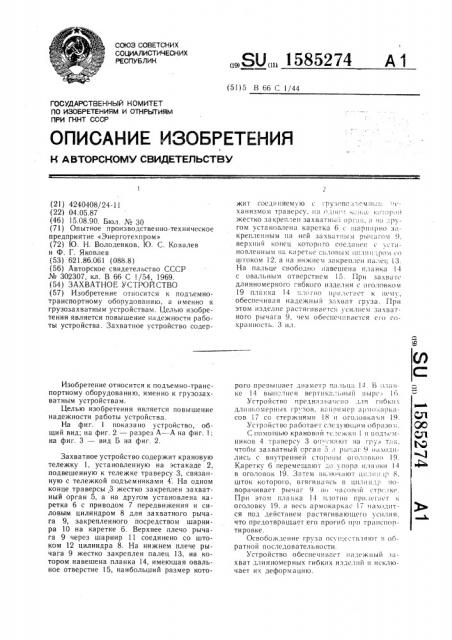

Реферат



Изобретение относится к подъемно-транспортному оборудованию, а именно к грузозахватным устройствам. Целью изобретения является повышение надежности работы устройства. Захватное устройство содержит соединяемую с грузоподъемным механизмом траверсу, на одном конце которой жестко закреплен захватный орган, а на другом установлена каретка 6 с шарнирно закрепленным на ней захватным рычагом 9, верхний конец которого соединен с установленным на каретке силовым цилиндром со штоком 12, а на нижнем закреплен палец 13. На пальце свободно навешена планка 14 с овальным отверстием 15. При захвате длинномерного гибкого изделия с оголовком 19 планка 14 плотно прилегает к нему, обеспечивая надежный захват груза. При этом изделие растягивается усилием захватного рычага 9, чем обеспечивается его сохранность. 3 ил.

1585274

Формула и зоб ре те ния

Захватное устройство, преимущественно для гибких пустотелых изделий, содержащее присоединяемую к грузоподъемному механизму траверсу, установленные по ее концам захватные органы, по крайней мере один из которых включает в себя установленную на траверсе каретку и шарнирно закрепленный на ней захватный приводной рычаг, отличающееся тем, что, с целью повышения надежности работы, оно снабжено жестко закрепленным на нижнем плече захватного рычага перпендикулярно к его продольной оси пальцем и планкой, свободно навешенной на нем с возможностью взаимодействия нижним концом с рабочим плечом захватного рычага.

1585274

1f 12

ВНИИПИ Государственного комитета по изобретениям н открытиям прн ГКНТ (Х(.I

I!3035, Москва, Ж вЂ” 35, Раушская наб., л. 4,5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гнгари,н, !О!

Редактор Л. Веселовская

Заказ 230!

Составитель Ю. Козлов

Техред А. Кравчук Корректор Л. Патай

Тираж 607 Подписное
