Изобретение относится к крановым колесам. Цель изобретения - повышение долговечности и улучшение эксплуатационных характеристик. Колесо содержит обод 1, съемные реборды 2 стаканного типа с конусообразной внутренней кольцевой поверхностью и с закрепленными на них демпфирующими устройствами 3, состоящими из обойм 4, подпятников 5 и пружин 6, болты 7 бочкообразной формы, упругие элементы 8, шайбы 9 и гайки 10. 1 ил.

CCi03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5 В 66 С 9/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A8TOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4372460/24-11 (22) 01.02.88 (46) 15.08.90. Бюл. № 30 (71) Полтавское отделение Украинского научно-исследовательского геологоразведочного института (72) Л. П. Свид (53) 621.873/875 (088.8) (56) Авторское свидетельство СССР № 630199, кл. В 66 С 9/08, 1977.

„„SU„„1585276 д 1

2 (54) КРАНОВОЕ КОЛЕСО (57) Изобретение относится к крановым колесам. Цель изобретения — повышение долговечности и улучшение эксплуатационных характеристик. Колесо содержит обод 1, съем ные реборды 2 стаканного типа с конусообразной внутренней кольцевой поверхностью и с закрепленными на них демпфирующи ми устройствами 3, состоящими из обойм 4, подпятников 5 и пружин 6, болты 7 бочкообразной формы, упругие элементы 8, шайбы 9 и гайки 10. 1 ил.

1585276

Формула изобретения

Составитель С. Романов

Техред А. Кравчук Корректор Л. Патай

Тираж 595 Подписное

Редактор М Петрова

Заказ 2301

В11ИИГ1И Государственного комитета Ilo изобретениям и открытиям при ГКНТ СССР

1! 3035, Москва, )К вЂ” 35, Рау шская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з

Изобретение относится к подъемнотранспортному машиностроению, а именно к ходовым крановым колесам.

Цель изобретения — повышение долговечности и улучшение эксплуатационных характеристик.

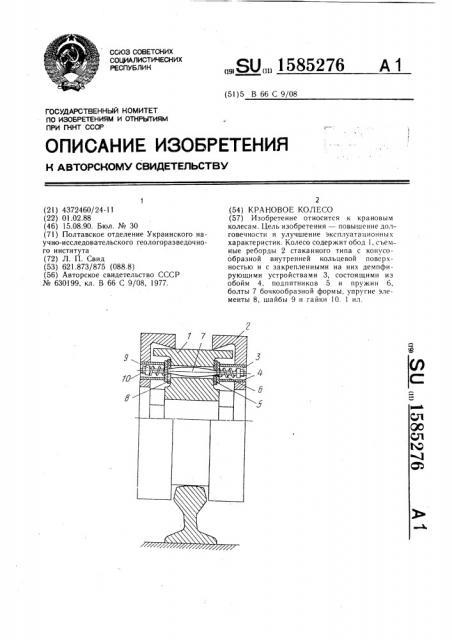

На чертеже показано крановое колесо, общий вид.
