Реферат



М 15853

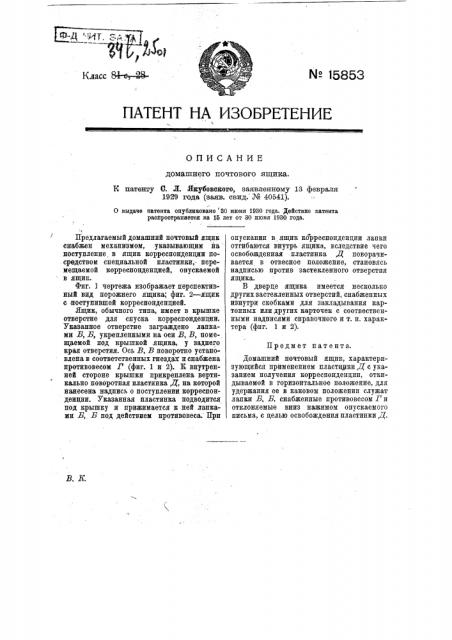

Класс 3 28ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ домашнего почтового ящика

К патенту С. Л. Якубовского, заявленному 18 февраля

1929 года (ваяв. свид. № 40541).

0 выдаче патента опубликовано 80 июня 1930 года. Действие патента распространяется на 15 лет от 80 июня 1930 года.

Предмет патента.

Предлагаемый домашний почтовый ящик снабжен механизмом, указывающим на поступление в ящик корреспонденции посредством специальной пластинки;- перемещаемой корреспонденцией, опускаемой в ящик.

Фиг. 1 чертежа изображает перспективный вид порожнего ящика; фиг. 2 — ящик с -поступившей корреспонденцией.

Ящик, обычного типа, имеет в крышке отверстие для спуска корреспонденции.

Указанное отверстие заграждено лапками Б, Б, укрепленными на оси В, В, помещаемой под крышкой ящика, у заднего края отверстия. Ось В, В поворотно установлена в соответственных гнездах и снабжена противовесом Г (фиг. 1 и 2). К внутренней стороне крышки прикреплена вертикально поворотная пластинка,2», на которой нанесена надпись о поступлении корреспонденции. Указанная пластинка подводится под крышку и прижимается к ней лапками Б, Б под действием противовеса. При опускании в ящик корреспонденции лапки отгибаются внутрь ящика, вследствие чего освобожденная пластинка Д поворачивается в отвесное положение, становясь надписью против застекленного отверстия ящика.

В дверце ящика имеется несколько других застекленных отверстий, снабженных изнутри скобками для закладывания картонных или других карточек с соотвественными надписями справочного и т. п. характера (фиг. 1 и 2).

Домашний почтовый ящик, характеризующийся применением пластцнки Д с указанием получения корреспонденции, откидываемой в горизонтальное положение, для удержания ее в каковом положении служат лапки Б, Б, снабженные противовесом Г и отклоняемые вниз нажимом опускаемого письма, с целью освобождения пластинки Д;

К патенту С. Л. Якубовского ¹ l5853

Фиг

Тип. Ридрогр. Упр. Управл. В.-И. Сил РККА. Ленинград, зданив Гл. Адмиралтвйвтва.
