Устройство для выпуска силикатного расплава из ванной печи

Устройство для выпуска силикатного расплава из ванной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к производству минеральной ваты, в частности к устройствам для выпуска силикатного расплава из ванной печи, и может быть использовано в промышленности строительных материалов. Изобретение направлено на расширение технологических возможностей и упрощение обслуживания. Устройство содержит ванную печь, размещенную в днище фидера разгрузочную трубу, в торце которой со стороны расплава установлена фасонная летка, состоящая из плоского опорного кольца и опирающегося на кольцо соосно отверстию опорного стакана 5 с выпускным очком 6, нагревательную пластину 7 с отверстием посередине, токоподводы, огнеупорный диэлектрик, систему водяного охлаждения и вставленный в отверстия нагревательной пластины и стакана формирователь 11 струи. 1 з.п. ф-лы, 3 ил.

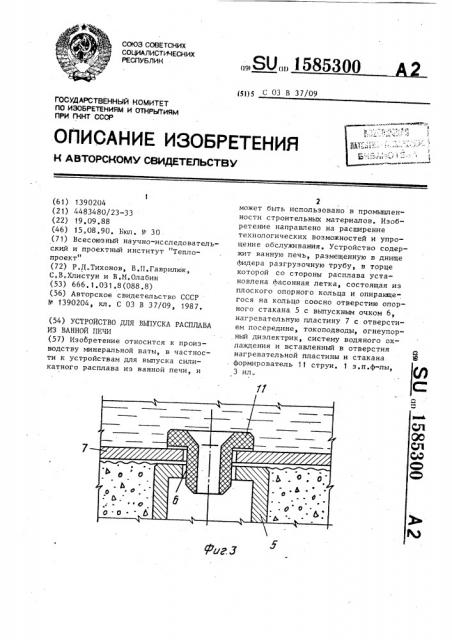

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

PECflYEiflHH

„„Я0„„1585300 (g1)5 С 03 В 37/09

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! (61) 1390204 (21) 4483480/23-33 (22) 19,09.88 (46) 15.08.90. Нюл. И 30 (71) Всесоюзный научно-исследовательский и проектный институт "Теплопроект" (72) P.Ä.Òèõoíoâ, В.П.Гаврилюк, С.В.Хлистун и В.И.Олабин (53) 666. 1. 031.8 (088 ° 8) (56) Авторское свидетельство СССР

М 1390204, кл. С 03 В 37/09, 1987. (54) УСТРОЙСТВО ДЛЯ ВЫПУСКА РАСПЛАВА

ИЗ ВАННОЙ ПЕЧИ (57) Изооретение относится к производству минеральной ваты, в частности к устройствам для вьптуска силикатного расплава из ванной печи, и может быть использовано в промышпенности строительных материалов. Изобретение направлено на расширение технологических возможностей и упрощение обслуживания. Устройство содержит ванную печь, размещенную в днище фидера разгрузочную трубу, в торце которой со стороны расплава установлена фасонная летка, состоящая из плоского опорного кольца и опирающегося на кольцо соосно отверстию опорного стакана 5 с выпускным очком 6, нагревательную пластину 7 с отверстием посередине, токоподводы, огнеупорный диэлектрик, систему водяного охлаждения и вставленный в отверстия нагревательной пластины и стакана формирователь 11 струи. 1 з.п.ф-лы, 3 ил„

1585300

Изобретение относится к производству минеральной ваты, в частности к устройствам для выпуска силикатного расплава из ванной печи, может быть использовано в промышленности строительных и теплоизоляционных материалов и является усовершенствованием основного авт.св. 139020$, Цель изобретения — расширение тех- 10 нологических воэможностей и упрощение обслуживания, На фиг. 1 схематически представлено устройство, продольный разрез; на фиг. 2 — пример демонтажа и извлечения нагревателя; на фиг. 3монофильера в сборе.

Устройство для выпуска расплава содержит ванную печь (не показана), размещенную в днище фидера 1 разгрузочную трубу 2, в торце которой со стороны расплава установлена фасонная летка, состоящая из плоского опорного кольца 3 и опирающегося на кольцо соосно отверстию 4 опорного стакана 25

5 с выпускным очком 6, нагревательную с отверстием посередине пластину 7, токоподводы 8, огнеупорный диэлектрик

9, систему 10 водяного охлаждения и вставленный в отверстия нагревательной зО пластины и стакана формирователь 11 струи.

Пример. Силикатный расплав готовится из минеральной шихты, содер жащей В своем составе базальт и доло» мит, В качестве плавильного агрегата применена ванная печь прямого нагрева. Для выработки расплава печь оборудована фидером 1 с подвесным сводом и сменной подиной. С .наружной 4 стороны фидер имеет металлическую облицовку с монтажными окнами для установки нагревателя с токоподводами и разгрузочной трубы 2, Фасонная летка состоит из опорного кольца 3 и опрокинутого опорного стакана 5. Стакан выполнен из жаропрочной керамики, например карборунда. Керамический стакан является диэлектрической опорой для нагревателя — молибденовой пластины 7 с токоподводами 8. В случае, когда опорный стакан выполнен из металла, между опорным кольцом и разгрузочной трубой необходима диэлектрическая прослойка из глины или

55 керамики, толщиной не менее 5 мм.

Стакан центрируется с уплотнением в пазу по периметру отверстия опорного кольца 3, С наружной стороны фидера молибденовые токоподводы обмурованы защитным газоплотным слоем обмазки из жидкого стекла с тонкомолотым кварцевым наполнителем. Формирователь 11 струи изготовлен из металлокерамики, вставлен в соосно расположенные выпускные отверстия нагревательной пластины 7 и опорного стакана 5 и формирует проточные элементы составной летки в единую монофильеру, Установка выработочного устройства и футеровка подины выполняются по аналогии с прототипом.

Возможность изготовления нагревателя и формирователя струи из более жаростойких материалов позволяет. обеспечить нагрев летки до 1700о

2000 С, что положительно сказывается на всем технологическом процессе получения минерального волокна.

При применении предлагаемого устройства существенно упрощается демонтаж и замена нагревателя, так как операция сводится к извлечению формирователя струи из стакана и нагревательной пластины, после чего пластина вытаскивается через боковое монтажное окно, установка нового нагревателя осуществляется выполненнем укаэанной операции в обратной последовательности; сокращаются потери тепла активным участком нагрева через опору; благодаря сменному формирователю струи появляется воэможность вырабатывать агрессивные, например, боросодержащне расплавы одним и тем же нагревателем, что и силикатные расплавы.

Формула изобретения

1. Устройство для выпуска силикатного расплава из ванной печи по авт.св. Р 1390204, о т л и ч а ю щ ее с я тем, что, с целью расширения технологических возможностей и упрощения обслуживания, оно снабжено расположенной между дном стакана и формирователем струи нагревательной пластиной с соосным стакану отверстием, соединяющей токоподводы, 2, Устройство по п, 1, о т л и ч а ю щ е е с я тем, что нагревательная пластина с токоподводами выполнена из молибдена, 1585300
