Устройство для питания током гальванических ванн

Устройство для питания током гальванических ванн

Иллюстрации

Показать все

Реферат



Изобретение относится к гальванотехнике и может быть использовано для питания ванн осталивания асимметричным и выпрямленным двухполупериодным током. Цель изобретения - повышение надежности, коэффициента полезного действия, уменьшение массогабаритных показателей устройства. Устройство содержит понижающий трансформатор 1, вторичная обмотка 2 которого выполнена с отводом от средней точки, соединенным с анодом 3 ванны осталивания через встречно-параллельно включенные тиристор 4 и диод 5. Один конец вторичной обмотки 2 подключен к катоду 6 ванны через встречно-параллельно включенные тиристор 7 и диод 8, а второй конец вторичной обмотки 2 подключен к катоду 6 ванны через тиристор 9. Управление режимами работы осуществляется системой 10 управления. Повышение надежности, КПД и уменьшение массогабаритов достигаются введением в данное устройство дополнительного тиристора и диода. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК рц С 25 D 21/t 2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ П(НТ СССР (2i) 4426335/31-02 (22) 17.05.88 (46) 15.08.90. Бюл. ¹ 30 (71) Кировский политехнический институт (72) F..Â. Котенев, R.A. Лихачев и В. С. Тиунов (53) 621. 357. 77 (088. 8) (56) Авторское свидетельство СССР

¹ 910866, кл. С 25 D 21/12, 1980.

Авторское свидетельство СССР № 960322, кл. С 25 D 21/12, 1981. (54) УСТРОЙСТВО ДЛЯ ПИТАНИЯ ТОКОМ

ГАЛЬВАНИЧЕСКИХ ВАНН (57) Изобретение относится к гальва:отехнике и может быть испольэованно для питания ванн осталивания асимметричным и выпрямленным двухполупериодньм током. Цель изобретения — повышение

„,80„„1585395 A 1

2 надежности, коэффициента полезного действия, уменьшение массогабаритных показателей устройства. Устройство содержит понижающий трансформатор 1, вторичная обмотка 2 которого выполнена с отводом от средней, точки, соединенным с анодом 3 ванны осталивания через встречно-параллельно включенные тиристор 4 и диод 5. Один конец вторичной обмотки 2 подключен к катоду 6 ванны через встречно-параллельно включенные тиристор 7 и диод 8, а второй конец вторичной обмотки 2 подключен к катоцу 6 ванны через тиристср 9.

Управление режимами работы осуществляетсяя системой 10 управления. Повышение напеж ости, KITjl, и уменьшение массогабаритов достигаются введением в данное устройство дополнительного тиристора и диода. 4 ил.

1585395

И .oápåòeIIèe относ.птся к га>и ванстехнике и может бь>ть использовано для питания ванн остали»ания асимметри >пьг-.i и выпрямле»ным двухполупериодным

ТОКОМ.

Пель изобретения -- повышение»адежности, !<ПЩ и уменьшение массогаба=

pIiTIIEw показателей устройства.

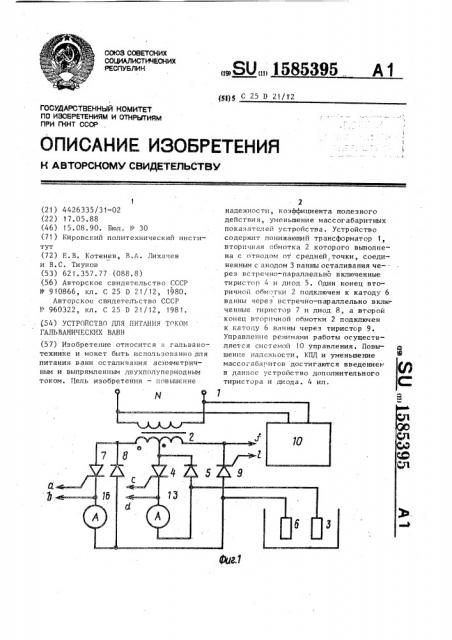

На фпг. 1 приведе»а электрическая схема устройст»a9 па фиг. 2 и " .-временные диаграммы напряжений и токов; на фиг. 4 - система управления уст-ройством. устройство состоит из понижак>щего трансформатора 1, вторичная обмотка

2 которОГО зыполне»c. . с отводом от средней точки, соединенным с анс>дом 3 ванны осталивания «ерез встречно-па/ раллельно включенные тиристОр ч и ди-од 5. Один конец вторичной обмотки 2 подключен к катоду 6 через встречно параллельно включен>н>9>е тиристор 7 и диод 89 ii ppyr"OA конец — к катоду 6 через тиристор 9. Управление режимаMH работы осуществляется системой 10 управления (фиг. 4,>, состоящий и з импульсно — фазового регулятора I I, изме»eEI! Ie величины катодной составляющей асимметричног0 тока и выпрямленного дзухполупериодного тока осуществляется движком 12 переменного сопротивления и контролируется амперметром 13.

4нодная составляющая асимметричного тока регулируется с помощью импульсно-фазового регулятора 14 перемещением движка 15 переменного сопротивления и контролируется амперметром 16.

Выключатель I7 коммутирует цепь пита»:-:я реле 18, которое контактами 19 и

20 устанавг и>зает режимы работь. устройства.

Устройство рабстает следуюпым образом.

В раз "o>IEIoм цикле при отрицательном по>.упериоце напряжения на левом по схеме конце втс,ричной обмотки 2 понижающегo транс@орматора 1 тиристор

4 открывается и совместно с диодом 8 проводит TOK кагодной составляющей Е« кагопу 6 ганны осталивания, при этом изменением положения движка 12 переменногo сопротивлекия Гроисходит реГули ;.О»ание времени задержки управля ющего импульса тиристора 4, что поз= .»Оляет плав»0 реГ "улирОваTь и кohтрО лиро»ать ток: катод»ой составляющей по амперметру 13. При положительном полупевиоде на втор.".. ÷íoii обмотке 2 открывается тиристор 7 и совместно с диодом 5 проводит ток анод»ой составляющей, который регулируется плавным изменением положения движка 15 переменного сопротивления, влияющим на время задержки управляющего импульса, поступающегo íà тиристОр 7. Величина аноцной составляк>щей тока контролируется по амперметру 16.В реж>ме раз10 гонного цикла импульсы у|>равления на тиристор 9 не поступают и тиристор 9 в разгонном цикле не работает. Временные диаграммы токов и напряжений з

15 разгонном цикле представлены на фиг.2, где E I — токи управления соот 349 >> 7 ветственно тиристоров 4 и 7; Ц, — напряжение «а вторичной обмотке 2 трансформатора; $<, Т.> — токи через тиристоры 4 и 7; I — ток гальванической ванны.

Разгонный цикл, который необходим для прочного сцепления осажцаемого металла с основой, продолжается 10-12 мин. По завершении, разгонного цикла выключатель 17 замыкается и электромагнитное реле 18 срабатывает, при этом контакты 19 и 20 переключаются.

Импульсно-фазовый регулятор 14 отклюЗО чается, а импульсно-фазовый регулятор 11 работает и в отрицательный, и в положительный полупериоды. В отрицательный полупериод работает цепь, состоящая из диода 8 и тиристора 49 в положительный полупериод открываются

35 тиристоры 4 и 9 при подаче на них одновременно импульсов управления. При открывании тиристора 4 в отрицательный полупериод и тиристоров 4 и 9 в положительный полупериод на катод 6 подается отрицательный потенциал двухполупериодного выпрямленного тока, величину которого можно плавно регулировать изменением времени задержки

45 импульса управления на тиристорах 4 и

9 путем изменения положения движка 12 переменного сопротивления и контролир ов ать по амперметру 13. Временные диаграммы токов и напряжений при двух5Î полупериодном выпрямлении прецставлены на фиг. 3, где 1 „, I>ig — токи управления тиристоров 4 и 9: Ц„ — напряжение на вторичной обмотке 2 трансформатора 1 Т вЂ” токи через тирис9 9 торы 4 и 9 Ip — ток гальванической с

9 ванны.

Данное устройство обладает высокой надежностью, так как позволяет заме-. нить контактный регулятор переменно5 1585395

ro напряжения бесконтактным тиристорпым регулятором, что приводит также к увеличению 1ПД и позволяет приблизительно в 1,8 раза уменьшить массогабаритные показатели устройства в це5 лом.

Формула и з о б р е т ения

Устройство для питания током гальванических ванн, преимущественно осталивания, содержащее понижающий трансформатор, вторичная обмотка которого выполнена с отводом от средней точки, диод и тиристор, установленные встречно-параплельно в цепи соединения одного из концов вторичной обмотки трансформатора с катодом ванны, тиристор, установленный в цепи соединения второго конца вторичной обмотки тра: сформатора с катодом ванны, о т " ли ч еюще е с я тем, что, сцелью повышения надежности устройства, КПД и уменьшения массогабаритных показателей, оно снабжено дополнительным тиристором и диодом, включенными встречно-параллельно между средней точкой трансформатора и анодом ванны, причем со средней точкой трансформатора соединены анод тиристора и катод диода, а с анодом ванны осталивания соединены катод тиристора и анод дио- да.
