Изобретение относится к ситам, устанавливаемым в сортировках волокнистой суспензии, и может быть использовано в целлюлознобумажной промышленности. Цель изобретения - повышение эффективности сортирования за счет турбулизации суспензии в приситовом слое. Сито для сортирования волокнистой суспензии содержит цилиндрическое основание 1 с отверстиями перфорации 2 и канавками 3 на рабочей поверхности, которые ориентированы под углом к образующей цилиндрического основания 1 и расположены двумя рядами так, что в каждом из рядов канавки 3 параллельны между собой и образуют с канавками 3 другого ряда места пересечения 4 для турбулизации суспензии. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И),щ) D 21 D 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4451637/31-12 (22) 30.06.88 (46) 15.08.90. Бюл. 9 30 (71) Научно-исследовательский и .проектно-конструкторский институт целлюлозного машиностроения (72) А.А.Вдовин и В.И.Гусев (53) 676.1.051.2 (088.8) (56) Патент СНА У 3409132. кл. 209-273, 1966. (54) СИТО ДЛЯ СОРТИРОВАНИЯ ВОЛОКНИСТОЙ СУСПЕНЗИИ (57) Изобретение относится к ситам, устанавливаемым в сортировках вОлекнистой суспензии, и может быть ис"

2 гользовано в целлюлозно-бумажной промышленности. Цель изобретения — повышение эффективности сортирования за счет турбулизации суспензии в приситовом слое. Сито для сортирования волокнистой суспензии содержит цилиндрическое основание 1 с отверстиями перфорации 2 и канавками 3 на рабочей поверхности, которые. ориентированы под углом к образующей цилиндрического основания

1 и расположены двумя рядами так, что в каждом из рядов канавки 3 параллельны между собой и образуют с канавками 3 другого ряда места пересечения 4 для турбулизации суспензии.

3 ил..

1585417

Формула изобретения ри8 2 а 8 . Г

Я J 1 Я Ю1 У .Я f 3

ЙБГЬ Б ФБЫ Б1ей Й ей

ФиГ 3

Составитель Е.Васильев

Редактор M.Ïåòðoâà Техред Л.Сердюкова Корректор Л.Патай.Заказ 2308 Тираж 325 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4!5 т

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул. ГаГарина, 101

Изобретение относится к ситам, устанавливаемым в сортировках волокнистой суспензии, и может быть использовано в целлюлозно-бумажной проI мьппленно сти.

Цель изобретения — псвышение эффективности сортирования эа счет турбулизации суспензии в приситовом слое.

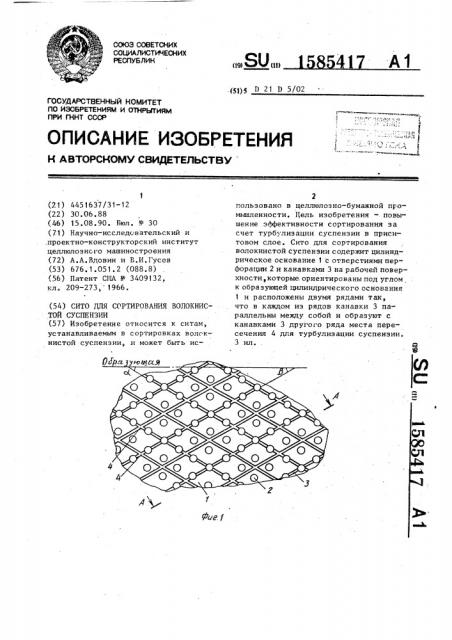

На фиг. 1 представлено сито для сортирования волокнистой суспензии, фрагмент; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — варианты формы канавок, поперечное сечение.

Сито для сортирования волокнистой суспензии содержит цилиндрическое основание 1 с отверстиями перфорации

2 и канавками 3 на рабочей поверхности, которые ориентированы под углс.м к образующей цилиндрического основания 1 и расположены двумя рядами так, что в каждом из рядов ка-, навки 3 параллельны между собой и образуют с канавками 3 другого ряда места пересечения 4 для турбулизации суспенэии.

Сито работает следующим образом.

Исходная суспензия поступает на рабочую поверхность сита, двигаясь в направлении перпендикулярном к образующей цилиндрического основания 1 сита. Кондиционная фракция суспензии, поперечные размеры частиц которой не превышают поперечных размеров отверстий перфорации 2, проходит через последние. Отходы сортирования с поперечными размерами частиц, превы-. шающими поперечные размеры отверстий перфорации 2, задерживаются ситом и удаляются известными способами. В процессе сортирования приситовый слой суспензии взаимодействует с рельефом рабочей поверхности сита, образованными канавками 3. Формирую-

1 щаяся в приситавом слое суспензии во локнистая структура разрушается за счет столкновения микропотоков продвигающейся по канавкам 3 суспензии в местах пересечения этих- канавок 4.

Разрушение, происходящее за счет возникающей в приситовом слое. турбулентности,приводит к его "разжижению способствуя процессу фильтрации, что повышает, эффективность сортирования суспензии и, соответственно, производительность процесса.

Сито для сортирования волокнистой

25 суспензии, содержащее цилиндрическоФ перфорированное основание с канавками на рабочей поверхности, о т л ич а ю щ е е с я тем, что, с целью

t, повышения эффективности сортирс ваний, канавки ориентированы под углом к образующей цилиндрического основания и расположены двумя рядами таким образом, что в каждом из рядов они параллельны между собой и образуют места пересечения с канавками другогб ряда для турбулизации волокнистой суспензии
