Способ перекрытия прорана

Способ перекрытия прорана

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - повышение эффективности и качества отсыпки. На примыкающей к прорану площадке 1 складируют со стороны нижнего бьефа от оси створа крупный камень 2. Со стороны верхнего бъефа складируют камень меньшей фракции и водонепроницаемый грунт 3. Затем поочередно отсыпают, сначала крупный камень 2 - под углом навстречу потоку, а затем камень меньшей фракции и водонепроницаемый грунт 3 со стороны замыва их - в первоначально отсыпанный скелет до полного перекрытия прорана. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) (11) (SS)S E 02 В 7/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

110 ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4493533/23-15 (22) 18.07.88 (46) 15.08.90. Бюл. Ф 30 (71) Управление строительства Ингурской ГЭС и Тбилисский филиал Всесоюзного института по проектированию организаций энергетического строительства

"Оргэнергострой" (72) Г.Т. 1Жкеладзе и Ю.E Хечинов (53) 627.8(088.8) (56) Авторское свидетельство СССР

9 667733669933,, ккл. Е 02 В 7/06, 1977.

Авторское свидетельство СССР

9 1346725, кл. Е 02 В 7/06, 1987.

2 (54) СПОСОБ ПЕРЕКРЫТИЯ ПРОРАНА (57) Изобретение относится к гидротехническому строительству. Цель изобретения — повышение эффективности и качества отсыпки. На примыкающей к прорану площадке 1 складируют со стороны нижнего бъефа от оси створа крупный камень 2. Со стороны верхнего бъефа складируют камень меньшей фракции и всдонепроницаемый грунт 3. Затем поочередно отсыпают, сначала крупный камень 2 — под углом навстречу потоку, а затем камень меньшей фракции и водонепроницаемый грунт 3 со сторсны замыва их — в первоначально отсыпанный скелет до полного перекрытия прорана. 2 ил.

1.585446 мень и грунтовую массу в пустоты скелета и т.д., до смыкания с противоположным берегом.

Технологически чередующаяся последовательность и направление отсыпки показаны на фиг. 2, где нечетными римскими цифрами указана каменная наброска крупной фракции, а четными— наброска мелкого камня с непроницаемым грунтом.

Формула изобретения

Составитель В. Байдаков

Техред И.Ходанич

Корректор И. Самборская

Редактор О. Спесивых

Заказ 2310 Тираж 535 Подписное

КНТ СССР

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН С

113035, Москва, Ж-35, Раушская наб., д. 4/5 венно-издательский комбинат "Патент", r.ужгород, ул. Гагарина,101

Производственноизобретение относится к области гидротехнического строительства, в частности к пионерному перекрытию в земляных перемычках, ограждающих водный поток.

Цель изобретения — повышенне эффективности и качества отсыпки.

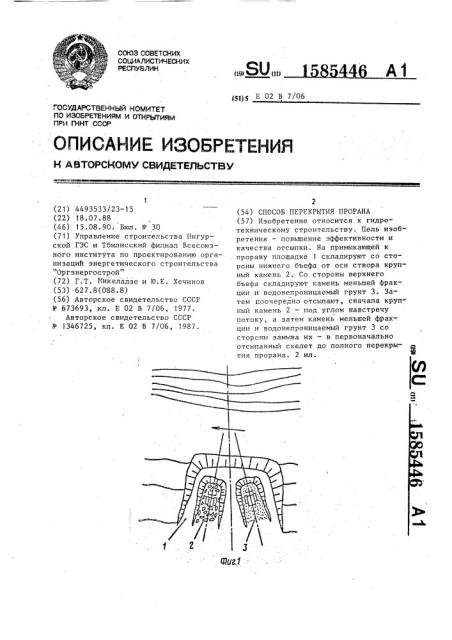

На фиг. 1 изображено сбрасывание предварительно складированного мате- 1О риала в проран, план; на фиг. 2схема технологйческой последовательности отсыпки.
