Реферат



Изобретение относится к конструкциям ограждающих стен, воспринимающих изгибающие моменты в горизонтальной плоскости, и позволяет повысить их несущую способность. Стена включает установленные по контуру сооружения вертикальные элементы 1. Сквозь отверстия 4, выполненные в ребрах 3 вертикальных элементов, пропущены стержни горизонтальной арматуры 5. Между ребрами имеется монолитное заполнение 6. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (11> щ) Е 02 D 5/20 27/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТНЕККЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ

ПРИ ГННТ СССР

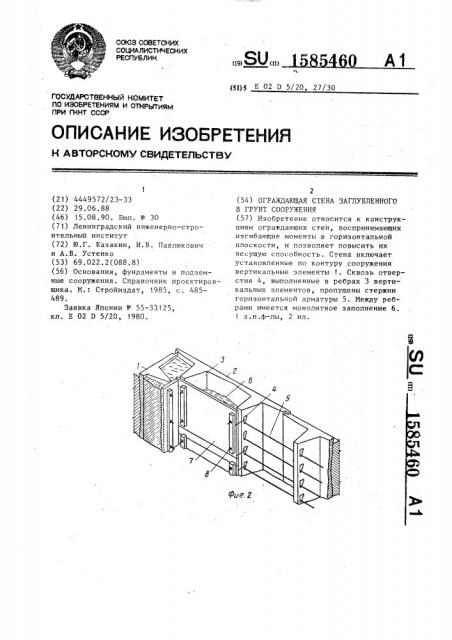

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4449572/23-33 (22) 29.06.88 (46) 15.08.90. Бюл. М- 30 (71) Ленинградский инженерно-строительный институт (72) Ю.Г. Казакин, И.В. Иавлюкович и А.В. Устенко (53) 69.022.2(088.8) (56) Основания, фундаменты и подземные сооружения. Справочник проектировщика. M.: Стройиздат, 1.985, с. 485489.

Заявка Японии Ф 55-33125, кл. Е 02 П 5/20, 1980, 2 (54) ОГРАЖДАЮЩАЯ СТЕНА ЗАГЛУБЛЕННОГО

В ГРУНТ СООРУЖЕНИЯ (57) Изобретение относится к конструкциям ограждающих стен, воспринимающих изгибающие моменты в горизонтальной плоскости, и позволяет повысить их несущую способность. Стена включает установленные по контуру сооружения вертикальные элементы 1. Сквозь отверстия 4, выполненные в ребрах 3 вертикальных элементов, пропущены стержни горизонтальной арматуры 5. Между ребрами имеется монолитное заполнение 6.

1 з.п.ф-лы, 2 ил.

1585460

Изобретение относится к области строительства и может быть использовано при.возведении ограждающих стен, воспринимающих изгибающие моменты в горизонтальной плоскости.

Целью изобрдтенйя является повышение несущей способности стены.

На фиг. 1 показан план стены, выполненной из. вертикальных элементов с одним ребром; на фиг. 2 — аксонометрия стены, выполненной из вертикальных элементов с двумя ребрами.

Ограждающая стена включает установленные по контуру сооружения вертикаль- 15 ные элементы 1 с полками 2 и ребрами 3.

В ребрах вертикальных элементов вы-полнены отверстия 4, расположенные на расстоянии защитного слоя бетона от края ребра, вытянутые вдоль ребра и уширенные в верхней части в сторону ,полки. Через отверстия 4 пропущены стержни горизонтальной арматуры 5.

Между рабрами вертикальных элементов имеется монолитное заполнение 6.

Ограждающую стену возводят в такой последовательности, В грунт погружают вертикальные элементы 1 так, чтобы они соприкасались полками 2. После этого со стороны ребер 3 и между ними разрабатывают грунт. Затем через отверстия 4 пропускают стержни горизонтальной арматуры

5 и укладывают бетон 6 заполнения.

Укладка бетона заполнения произвоцится за установленую вплотную к ребрам вертикальных элементов опалубку 7,, прикрепленную к ребрам с помощью фиксаторов 8.

Изготовленная таким образом ограж- 4 дающая стена является сборно-монолитной с хорошим сцеплением ее сборной и монолитной частей, при этом качество монолитной части повышается благодаря отсутствию контакта между. укладываемым бетоном и грунтом, Использо-. вание изобретения позволяет повысить несущую способность ограждающей стены в горизонтальной плоскости, -снизить трудозатраты за счет отказа от использования глинистой суспензии, уменьшения количества стыков горизонтальной арматуры, уменьшения объема разработки грунта. ф о р м у л а и з обре т е н и я

1. Ограждающая стена заглубленного в грунт сооружения, включающая установленные по контуру сооружения вертикальные элементы с полками и ребрами, обращенными соответственно к внешней стороне и внутрь сооружения, и монолитные заполнения, размещенные между ребрами вертикальных элементов, отличающаяся тем, что, с целью повышения несущей способности стены, полки вертикальных элементов расположены вплотную одна к другой, а их ребра выполнены с отверстиями по высоте, при этом монолитные заполнения выполнены с горизонтальной арматурой в виде стержней, заведенных в отверстия ребер смежных вертикальных элементов.

2. Ограждающая стена по и. 1, о тл и ч а ю щ а я с я тем, что отверстия в ребрах выполнены вытянутыми вдоль ребра и уширенными в верхней части в сторону полки..
