Реферат



Изобретение может найти применение в строительстве, машиностроении и других областях народного хозяйства для создания пространственных стержневых конструкций. Целью изобретения является упрощение изготовления и расширение функциональных возможностей. Узел соединения стержней пространственного каркаса состоит из узлового элемента, выполненного в виде шара, рассеченного взаимно перпендикулярными диаметральными плоскостями на части 2, 3, 4, 5. Части скреплены между собой болтами 6. По периметру каждой плоскости рассечения образован фигурный, например в форме ласточкина хвоста, паз, в котором защемлены соответствующие по форме наконечники 8 стержней 9. Предложенный узел соединения технологичен и универсален и может быть использован для создания пространственных конструкций, отличающихся различным количеством и ориентацией сходящихся в узлы стержней. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4482520/23-33 (22) 16.09.88 (46) 15.08.90. Бюл. № 30 (72) О.А.Белов, Г.М.Матиленко и О.В.Шаманаев (53) 69.057.4:621.882(088.8) (56) Авторское свидетельство СССР

¹ 1046446, кл. Е 04 С 3/00, 1982, Международная заявка

¹ 8844//0044112233, кл. Е 04 В 1/19, 1984. (54) УЗЕЛ СОЕДИНЕНИЯ СТЕРЖНЕЙ ПРОСТРАНСТВЕННОГО КАРКАСА (57) Изобретение может найти применение в строительстве, машиностроении и других областях народного хозяйства для создания пространственных стержневых конструкций. Целью изобретения является упроще„, Ы„„1585474 А1 (я)5 Е 04 В 1/58, 1/19, 7/10 ние изготовления и расширение функциональных возможностей. Узел соединения стержней пространственного каркаса состоит из узлового элемента, выполненного в виде шара, рассеченного взаимно перпендикулярными диаметральными плоскостями на части 2, 3, 4, 5. Части скреплены между собой болтами 6. По периметру каждой плоскости рассечения образован фигурный, например в форме ласточкина хвоста, паз, в котором защемлены соответствующие по форме наконечники 8 стержней 9. Предложенный узел соединения технологичен и универсален и может быть использован для создания пространственных конструкций, отличающихся различным количеством и ориентацией сходящихся в узлы стержней.

1 з.п. ф-лы, 3 ил.

1585474

Составитель Н.Радковский

Редактор Т.Лазоренко Техред М.Моргентал Корректор И. Муска

Заказ 2311 Тираж 608 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул.Гагарина, 101

Изобретение относится к пространственным стержневым конструкциям и может найти применение в строительстве, машиностроении и других отраслях народного хозяйства.

Целью изобретения является упрощение изготовления и расширение функциональных воэможностей.

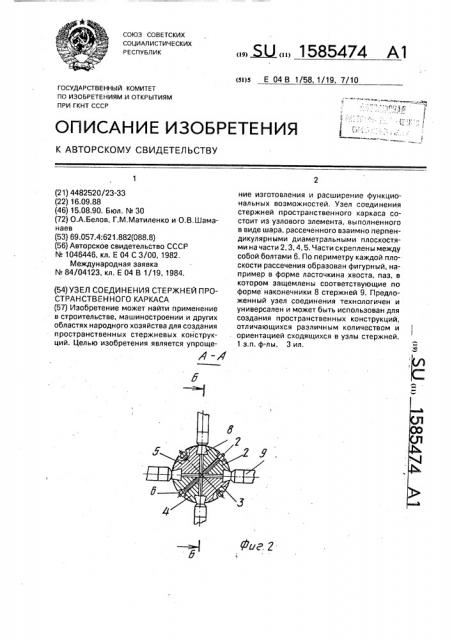

На фиг.1 изображен узел соединения стержней пространственной конструкции; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 2.

Узел включает узловой элемент, выполненный в виде шара 1, рассеченного на части 2-5, скрепленные между собой болтами

6. Рассечение шара выполнено по взаимно перпендикулярным диаметральным плоскостям. По периметру каждой плоскости рассечения шара образован фигурный паз 7, в котором защеплены соответствующие форме паза наконечники 8 стержней 9.

Пазы 7 и наконечники 8 могут иметь форму ласточкина хвоста или другую форму взаимного зацепления, Для сборки узла в отверстия частей 2-5 вставляют болты 6, наживляя на них гайки, в фигурных пазах 7 размещают наконечники 8 стержней 9, ориентированных в обусловленных пространственной конструкцией направлениях, и осуществляют затяжку болтов. Демонтаж узла осуществляется в образиной последовательности, Предложенное техническое решение

5 технологично и универсально и может быть использовано для создания пространственных конструкций, отличающихся различным количеством и ориентацией сходящихся в уэл ы стержней.

Формула изобретения

1. Узел соединения стержней пространственного каркаса, включающий узловой элемент в виде шара, рассеченного на стянутые болтами части, гнезда между плоско15 стями соприкосновения частей шара и зацепленные в гнездах соответствующие им по форме наконечники стержней, о т л ич а ю шийся тем, что, с целью упрощения изготовления и расширения функциональ20 ных возможностей, рассечение шара выполнено по взаимно перпендикулярным диаметральным плоскостям, а гнездо — в виде фигурных пазов типа ласточкина хвоста, размещенных по периметру плоскостей

25 рассечения.

2, Узел соединения по и. 1, о т л и ч а юшийся тем, что наконечники стержней также имеют форму ласточкина хвоста.
