Натяжной замок
Иллюстрации
Реферат
Изобретение относится к скобяным изделиям и позволяет повысить надежность запирания и улучшить условия пользования натяжного замка. На основании 1 шарнирно установлен откидной рычаг 2, на котором в свою очередь шарнирно расположена поворотная петля 3, взаимодействующая с крючком 4. На откидном рычаге с помощью штырей 10 размещена рукоятка 6 с возможностью поступательного перемещения. В соосных отверстиях рукоятки и откидного рычага размещена защелка 5, имеющая продольный паз 7, в котором расположен укрепленный в рукоятке штифт 9, и хвостовик 8 со скосом для размещения его в отверстии основания при запирании. 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 Е 05 В 65/52
ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21} 4488051/40-12 (22) 28.09.88 (46} 15.08.90. Бюл. М 30 (72) Б.А.петров, В.А.Соколов и В.С.Мирошкин (53) 683.33(088.8) (56} Авторское свидетельство СССР
t4 652307, кл. E 05 В 65/52, 1977. (54) НАТЯЖНОЙ ЗАМОК (57) Изобретение относится к скобяным изделиям и позволяет повысить надежность запирания и улучшить условия пользования
„„ Ц„„1585483 А1 натяжного замка. На основании 1 шарнирно установлен откидной рычаг 2, на котором в свою очередь шарнирно расположена поворотная петля 3, взаимодействующая с крючком 4. На откидном рычаге с помощью штырей 10 размещена рукоятка 6 с возможностью поступательного перемещения. В соосных отверстиях рукоятки и откидного рычага размещена защелка 5, имеющая продольный паз 7, в котором расположен укрепленный в рукоятке штифт 9; и хвостовик 8 со скосом для размещения его в отверстии основания при запирании. 3 ил.
1585483
Изобретение относится к скобяным изделиям.
Целью изобретения является повышение надежности эапирания и улучшения условий пользования. 5

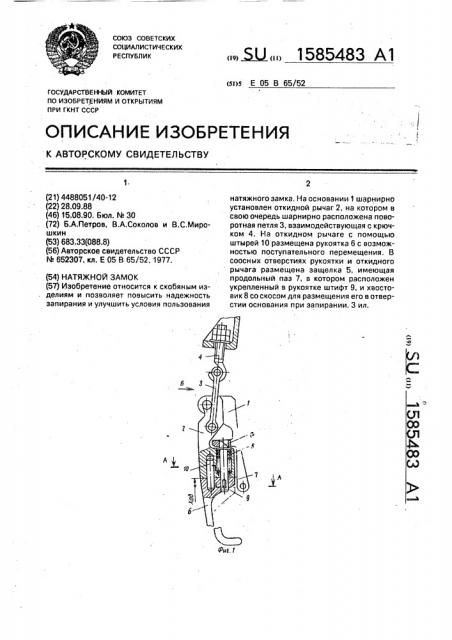

На фиг. 1 изображен натяжной замок; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3— вид Б на фиг.1.
Натяжной замок содержит основание 1, шарнирно установленный на основании от- 10 кидной рычаг 2, шарнирно размещенную на откидном рычаге поворотную петлю 3, крючок 4, взаимодействующий с поворотной петлей, и фиксатор, включающий установленную на откидном рычаге подпружинен- 15 ную защелку 5. Замок снабжен рукояткой 6, установленной на откидном рычаге 2 с возможностью поступательного перемещения.
В основании 1, откидном рычаге 2 и рукоятке 6 выполнены соосные отверстия. Защел- 20 ка 5 размещена в отверстии откидного рычага 2 и имеет на одном конце продольный паэ 7, а на другом — хвостовик 8 со скосом для размещения его в отверстии основания 1, В рукоятке 6 перпендикулярно 25 отверстию закреплен штифт 9, расположенный в продольном пазе 7 защелки. В рукоятке 6 выполнены отверстия, а в откидном рычаге 2 закреплены под них штыри 10, являющиеся направляющими для поступа- 30 тельного перемещения рукоятки.
Замок работает следующим образом, Для отпирания оттягивают рукоятку 6 от откидного рычага 2. При этом штифт 9 выводит хвостовик 8 из отверстия основания 1, 35
Затем за рукоятку поворачивают откидной рычаг 2 и выводят поворотную петлю 3 из зацепления с крючком 4, отпирая замок.
Для запирания поворотную петлю 3 сцепляют с крючком 4 и поворачивают откидной рычаг 2. Благодаря скосу хвостовик
8 защелки 5 входит в отверстие основания
1, фиксируя откидной рычаг в запертом положении.
Натяжение регулируется при помощи подтягивания крючка 4 гайкой, Наличие фиксатора исключает самопроизвольное открытие замка, при этом отпирание его обеспечивается одной рукой.
Формула изобретения
Натяжной замок, содержащий основание, шарнирно установленный на основании откидной рычаг, шарнирно размещенную на откидном рычаге поворотную петлю, крючок, взаимодействующий с поворотной петлей, и фиксатор, включающий установленную на откидном рычаге подпружиненную защелку, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности эапирания и улучшения условий пользования, он снабжен рукояткой, установленной на откидном рычаге с возможностью поступательного перемещения и имеющей штифт и отверстие, в основании выполнено отверстие, соосное отверстию рукоятки, защелка расположена в отверстиях основания и рукоятки и имеет на одном конце продольный паз для размещения штифта рукоятки, а на другом — хвостовик со скосом, при этом в основании выполнено углубление для размещения хвостовика защелки, 1585483
Составитель Н.Камский
Редактор Т.Лазоренко Техред М.Моргентал Корректор И.Муска
Заказ 2311 Тираж 361 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
