Исполнительный орган горной машины

Исполнительный орган горной машины

Иллюстрации

Показать все

Реферат



Изобретение касается горного машиностроения и повышает долговечность исполнительного органа. Для этого в державке 2 выполнены расположенные по винтовой линии глухие радиальные отверстия 5. В отверстиях 5 с возможностью осевого перемещения установлены подпружиненные элементы 6 из консистентной смазки с твердым объемным наполнителем. При вращении режущего элемента 1 с державкой 2 элементы 6 поджимаются спиральными пружинами 7 через шайбы 8 к трущейся поверхности корпуса 3. Пленка твердой смазки распространяется между соседними смазочными отверстиями и надежно защищает поверхности трения от износа. 2 ил.

СОЮЗ СОВЕТСКИХ

СО(!ИАЛИСТИ tECKV X

РЕСПУБЛИК ((9) (! !) (s!)s Е 21 С 25/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3914441/22-03 (22) 24.06.85 (46) 15.08.90. Бюл. М 30 (71) Тульский политехнический институт (72) Л,Г.Зысманов и В.M.Манаков (53) 622.232.05(088.8) (56) Авторское свидетельство СССР

%875024, кл. Е 21 С 25/38, 1980.

Авторское свидетельство СССР

N 653390, кл. Е 21 С 25/38, 1977. (54) ИСПОЛНИТЕЛЬНЫЙ ОРГАН ГОРНОЙ

МАШИНЫ (57) Изобретение касается горного машиностроения и повышает долговечность исполнительного органа. Для этого в державке 2 выполнены расположенные по винтовой линии глухие радиальные отверстия 5. В отверстиях 5 с воэможностью осевого перемещения установлены подпружиненные элементы 6 иэ консистентной смазки с твердым объемным наполнителем. При вращении режущего элемента 1 с державкой 2 элементы 6 поджимаются спиральными пружинами 7 через шайбы 8 к трущейся поверхности корпуса 3. Пленка твердой смазки распространяется между соседними смазочными отверстиями и надежно защищает поверхности трения от износа. 2 ил.

1585510

Изобретение относится к горной промышленности, а именно к исполнительным органам горных машин.

Целью изобретения является повышение долговечности исполнительного органа.

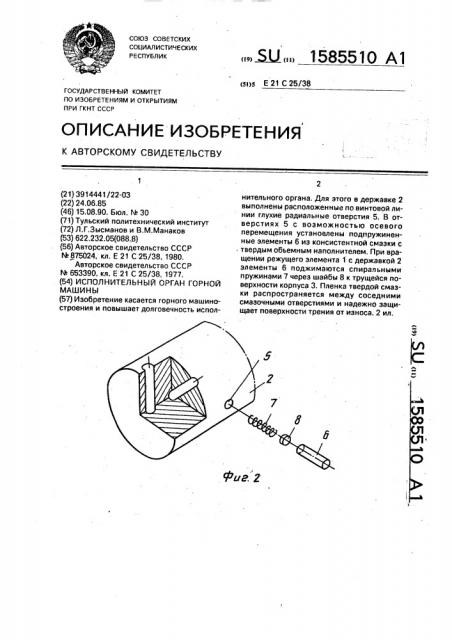

На фиг. 1 представлен породоразрушающий инструмент, общий вид, разрез;на фиг. 2— цилиндрическая державка со смазочным элементом, шайбой и пружиной, аксонометрия.

Породораэрушающий инструмент содержит режущий элемент 1, например дисковую шарошку, закрепленный на цилиндрической державке 2 в корпус 3, содержащий уплотнение 4. В державке 2 вы. полнены радиальные глухие отверстия 5, расположенные по винтовой линии. В отверстиях 5 размещены с возможностью перемещения смазывающие элементы 6, подпружиненные пружинами 7 через опорные шайбы 8. Пружины 7 поджимают смазывающие элементы 6 через шайбы 8 к трущейся поверхности корпуса 3. Количество смазочных отверстий 5 устанавливается из условия покрытия смазкой всей трущейся поверхности.

В качестве смазывающего элемента может быть использован, например, спрессованный сульфид молибдена, а также различные другие самосмазывающие кансистентные материалы..

Породоразрушающий инструмент работает следующим образом.

При вращении режущего элемента вместе с державкой 2 смазывающие элементы 6 поджимаются спиральными пружинами 7 через шайбы 8 к трущейся поверхности корпуса 3.

Под нагрузкой пленка твердой смазки распространяется между соседними смазочными отверстиями, покрывая всю трущуюся поверхность и надежно защищая поверхности трения от износа, В связи с тем, что пленка твердой смаз5 ки из дисульфид молибдена способна выдер- живать нагрузку, не разрушаясь, свыше

200 — 300 МРа, превышающую предел текучести любого металла, в предложенном породоразрушающем инструменте не

10 происходит контактного схватывания трущихся поверхностей. При этом пленка твердой смазки имеет низкий коэффициент трения, который с увеличением нагрузки уменьшается и может достигать 0,02 и ме15 нее. К тому же твердый смазочный материал препятствует проникновению абразивных частиц на трущиеся поверхности.

Непрерывное возобновление пленки на одной из поверхностей трения абеспечива20 ет локализацию процесса трения в промежуточной среде, не затрагивая основной металл опоры и корпуса породаразрушающего инструмента, 25 Формула изобретения

Исполнительный орган гарной машины, включающий корпус с отверстием под установленную - возможностью осевого поворота цилиндрическую державку

30 парадаразрушающега инструмента, в которой выполнена выемка, заполненная смазывающим материалом, а т л и ч а ю шийся тем, чта, с целью повышения долговечности. в державке выполнены расположенные по

35 винтовой линии глухие радиальные отверстия, в которых установлены с возможностью осевого перемещения взаимодействующие са стенкой отверстия в корпусе подпружиненные элементы из кон40 систентной смазки с твердым объемным напалнителем.

Составитель В.Пушкарский

Редактор Т. Лазоренко Техред М.Моргентал Корректор M. Самборская

Заказ 2313 Тираж 386 . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113Î35, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
