¹ 158554

Класс В 21Ь; 7а, 22,«

СССР

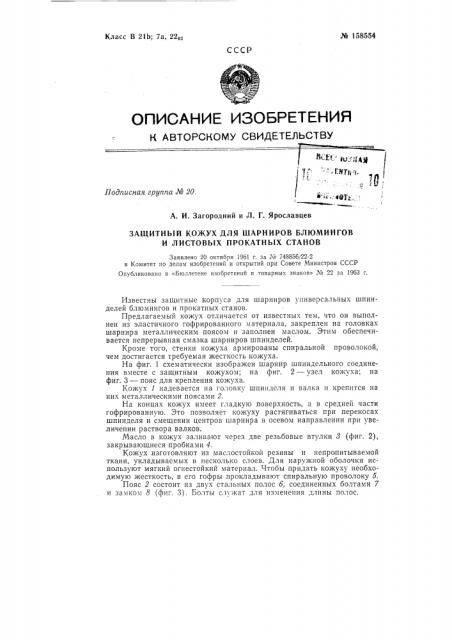

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Вж 1.;1„

111, Подписная группа № 20, А. И. Загородний и Л. Г. Ярославцев

ЗАЩИТНЪ|Й КОЖУХ ДЛЯ ШАРНИРОВ БЛЮМИНГОВ

И ЛИСТОВЫХ ПРОКАТНЪ|Х СТАНОВ

Заявлено 20 октября 1961 г. за М 748856/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и TQBGpHbtx знаков» Л 22 за 1963 г.

Известны защитные корпуса для шарниров универсальных шпинделей блюмингов и прокатных станов.

Предлагаемый кожух отличается от известных тем, что он выполнен из эластичного гофрированного материала, закреплен на головках шарнира металлическим поясом и заполнен маслом. Этим обеспечивается непрерывная смазка шарниров шпинделей.

Кроме того, стенки кожуха армированы спиральной проволокой, чем достигается требуемая жесткость кожуха.

На фиг. 1 схематически изображен шарнир шпиндельного соединения вместе с защитным кожухом; на фиг. 2 — узел кожуха; на фиг. 3 — пояс для крепления кожуха.

Кожух 1 надевается на головку шпинделя и валка и крепится на них металлическими поясами 2.

На концах кожух имеет гладкую поверхность, а в средней части гофрированную. Это позволяет кожуху растягиваться при перекосах шпинделя и смещении центров шарнира в осевом направлении при увеличении раствора валков.

Масло в кожух заливают через две резьбовые втулки 8 (фиг. 2), закрывающиеся пробками 4.

Кожух, изготовляют из маслостойкой резины и непропитываемой ткани, укладываемых в несколько слоев. Для наружной оболочки используют мягкий огнестойкий материал. Чтобы придать кожуху необходимую жесткость, в его гофры прокладывают спиральную проволоку 5.

Пояс 2 состоит из двух стальных полос б, соединенных болтами 7 и замком 8 (фиг. 3). Болты служат для изменения длины полос.

¹ 158554

Предмет изобретения

1. Защитный кожух для шарниров блюмингов и листовых прокатных станов, отличающийся тем, что для смазки шарниров шпинделей во время их вращения он выполнен .из эластичного гофрированного материала, заполнен маслом и закреплен на головках шарнира металлическими поясами.

2. Защитный кожух по и. 1, отличающийся тем, что, с целью придания жесткости стенками кожуха, они армированы спиральной проволокой.

Фаг

Фиг 3

5 Ф гZ 3
