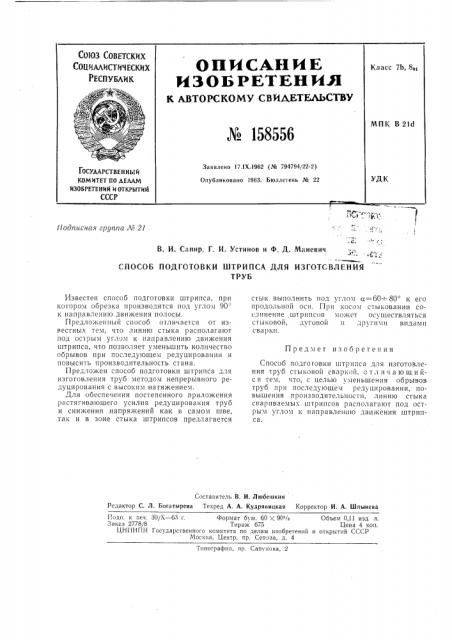

СОН)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕТЕНИ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ко 158556

Класс 7b, 8«

МПК В 21d

Заявлено 17.1Х.1962 (№ 794794/22-2)

Опубликовано 1963. Бюллетень № 22

ГОСЬЪАРСТВБННЫИ

КОМИТЕТ IIO ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

//одписная группа Л з 21 г . L,,1

В. И. Сапир, Г. И. Устинов и Ф. Д. Маневич

СПОСОБ ПОДГСТОВКИ ШТРИПСА ДЛЯ ИЗГОТСВЛЕНИЯ

ТРУБ

Предмет изобретения

Составитель В. И. Любешкин

Редактор С. Л. Богатырева Техред А. А. Кудрявицкая Корректор И. А. Шпынсва

Г. одп. к печ. 30/К вЂ” 63 г. Формат бум. 60 Х 90 /s Объем 0,11 изд л.

Заказ 2778/8 Тираж 675 Цена 4 коп.

ЦН11!ЛП1 1 Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Сеоова, д. 4

Типография, пр. Сапунова, 2

Известен спосоо подготовки штрипса, при котором обрезка производится под углом 90 к направлению движения полосы.

Предложенный способ отличается от известных тем, что линию стыка располагают под острым углом к направлению движения штрипса, что позволяет уменьшить количество обрывов при последующем редуцировании и повысить производительность стана.

Предложен способ подготовки штрипса для изготовления труб методом непрерывного редуцирования с высоким натяжением.

Для обеспечения постепенного приложения растягиваюшего усилия редуцирования труб и снижения напряжений как в самом шве, так и в зоне стыка штрипсов предлагается стык выполнить под углом v=60 —:80 к его продольной осн. При косом стыковании соединение штрнпсов может осуществляться стыковой, дуговой н другнмп видами сварки.

Способ подготовки штрппса для изготовления труб стыковой сваркой, о т л н ч а ю щ и йс я тем. что, с целью уменьшения обрывов труб при последующем редуцнровании, повышения производительности, линию стыка свариваемык штрипсов располагают под острым углом к направлению движения штрипса.
