Декоративный светильник

Декоративный светильник

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкциям декоративных светильников, может найти применение в бытовой светотехнике при оформлении интерьеров квартир. Цель изобретения - экономия электрической энергии. Декоративный светильник содержит корпус, источник света, оптическую систему, диск со светофильтрами, пучок волоконных световодов, привод вращения диска со светофильтрами. Привод вращения выполнен в виде звезды. Лучи звезды представляют собой биметаллические пластины с грузами на свободных концах. При включении источника света световой поток направляется на входной торец пучка световодов, при этом он проходит диск со светофильтрами и через биметаллические пластины, нагревая их. Вследствие нагрева пластин происходит их изгиб и смещение центра тяжести диска за счет перемещения груза. Смещение центра тяжести влечет за собой поворот диска на некоторый угол. За счет использования самовращающегося диска со светофильтрами при отсутствии двигателя экономится электроэнергия. 3 ил.

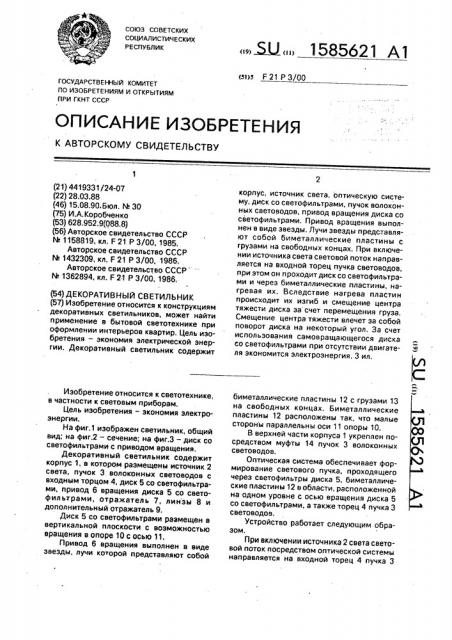

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 21 P 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4419331/24-07 (22) 28.03.88 (46) 15.08.90.Бюл. М 30 (75) И.А.Коробченко (53) 628.952.9(088.8) (56) Авторское свидетельство СССР

М 1158819, кл, F 21 P 3/00, 1985.

Авторское свидетельство СССР

th 1432309, кл. F 21 P 3/00, 1986.

Авторское свидетельство СССР

М 1362894, кл. F 2-1 P 3/00, 1986, (54) ДЕКОРАТИВНЫЙ СВЕТИЛЬНИК (57) Изобретение относится к конструкциям декоративных светильников, может найти применение в бытовой светотехнике при оформлении интерьеров квартир, Цель изобретения — зкономия электрической энергии. Декоративный светильник содержит

Изобретение относится к светотехнике, в частности к световым приборам.

Цель изобретения — экономия электроэнергии.

На фиг.1 изображен светильник, общий вид; на фиг.2 — сечение; на фиг.3 — диск со светофильтрами с приводом вращения.

Декоративный светильник содержит корпус 1, в котором размещены источник 2 света, пучок 3 волоконных световодов с входным торцом 4, диск 5 со светофильтрами, привод 6 вращения диска 5 со светофильтрами, отражатель 7. линзы 8 и дополнительный отражатель 9.

Диск 5 со светофильтрами размещен в вертикальной плоскости с возможностью вращения в опоре 10 с осью 11 °

Привод 6 вращения выполнен в виде звезды, лучи которой представляют собой

„„ Ы„„1585621 А1 корпус, источник света. оптическую систему, диск со светофильтрами, пучок волоконных световодов, привод вращения диска со светофильтрами. Привод вращения выполнен в виде звезды. Лучи звезды представляют собой биметаллические пластины с грузами на свободных концах. При включении источника света световой поток направляется на входной торец пучка световодов, при этом он проходит диск со светофильтрами и через биметаллические пластины, нагревая их. Вследствие нагрева пластин происходит их изгиб и смещение центра тяжести диска за счет перемещения груза.

Смещение центра тяжести влечет за собой поворот диска на некоторый угол. 3а счет использования самовращающегося диска со светофильтрами при отсутствии двигателя экономится электроэнергия. 3 ил. биметаллические пластины 12 с грузами 13 на свободных концах. Биметаллические пластины 12 расположены так, что малые стороны параллельны оси 11 опоры 10.

В верхней части корпуса 1 укреплен посредством муфты 14 пучок 3 волоконных световодов.

Оптическая система обеспечивает формирование светового пучка, проходящего через светофильтры диска 5, биметаллические пластины 12 в области, расположенной на одном уровне с осью вращения диска 5 со светофильтрами, а также торец 4 пучка 3 световодов.

Устройство работает следующим образом.

При включении источника 2 света световой поток посредством оптической системы направляется на входной торец 4 пучка 3

1585621 световодов. При этом световой пучок проходит диск со светофильтрами, изменяя свой спектральный состав, и через биметаллические пластины 12, нагревая их. Вследствие нагрева биметаллических пластин 12 про- 5 исходит их изгиб и смещение центра тяжести диска за счет перемещения груза, Смещение центра тяжести влечет за собой поворот диска на некоторый угол. Нагретая биметаллическая пластина 12 выходит из 10 области светового пучка, а вместо нее в эту область, входит другая холодная биметаллическая пластина и описанный процесс повторяется. Для работоспособности привода

6 вращения нагрев биметаллических пла- 15 стин происходит на одном уровне с осью вращения, поскольку при этом условии исключается остановка движения диска при включенном источнике света.

Действительно, предположение о том, 20 что диск остановится и, следовательно, все биметаллические пластины 12, кроме одной, находящейся в области прохождения пучка, остынут, противоречит наличию при этом смещения центра тяжести (за счет из- 25 гиба облучаемой биметаллической пластины 12), вызывающему движение диска 4. В случае прохождения светового пучка в нижней или верхней области диска 5 со светофильтрами возможна ситуация, когда 30 смещение центра тяжести системы происходит в вертикальном направлении относительно оси вращения и диск 5 не вращается.

В процессе движения диска со светофильтрами в область светового пучка по- 35 падают различные светофильтры, изменяющие цветность излучения, некоторую дополнительную динамику интенсивности падающего на входной торец 4 волоконных световодов вносит, движение биметаллических пластин 12 в области светового пучка.

Формула изобретения

Декоративный светильник, содержащий источник света со сферическим отражателем и линзу, установленные соосно, корпус с основанием, диск со светофильтрами, снабженный приводом вращения, пучок волоконных световодов, скрепленных со стороны входного торца, причем ось пучка перпендикулярна основанию корпуса, о тл и ч а ю шийся тем, что, с целью экономии электроэнергии, он снабжен дополнительным отражателем, грузами и опорой с осью, предназначенной для установки диска со светофильтрами, причем ось опоры и оптическая ось линзы и источника света со сферическим отражателем параллельны между собой и лежат е плоскости, параллельной основанию корпуса, привод вращения выполнен в виде звезды, которая установлена на оси опоры между диском со светофильтрами и линзой, каждый луч звезды выполнен в виде биметаллической пластины, установленной относительно оси опоры так, что.ее меньшие стороны параллельны оси опоры, а на конце закреплен один из грузов, дополнительный отражатель установлен между диском со светофильтрами и входным торцом пучка волоконных световодов под углом к оптической оси линзы и к оптической оси пучка волоконных световодов, 1585621

Составитель Г.Мельников

Техред М,Моргентал Корректор Л.Патай

Редактор А.Огар

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2318 Тираж 369 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
