№ 158563
Класс С 10b; 10а, 36а4
С 10b; 10а, 36»
СССР

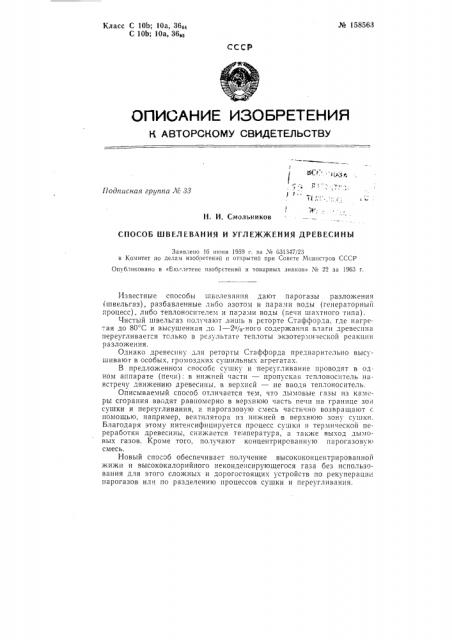

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа JV 33 т ;
H. И. CNOJlbHHKOB
СПОСОБ ШВЕЛЕВАНИЯ И УГЛЕЖЖЕНИЯ ДРЕВЕСИНЪ|
Заявлено 16 и оня 1959 г. за ¹ 631647i23 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Ею; летене изобретений и зоварных знаков» ¹ 22 за 1963 г.
Известнь1е способы швелезания дают парогазы разложения (швельгаз), разбавленные либо азотом и парами воды (генераторный процесс), либо теплоносителем и параии воды (печи шахтного типа).
Чистый швельгаз получают лишь в реторте Стаффорда. где нагре-.ая до 80 С и высушенная до 1 — 2o/в-ного содержания влаги древесина переугливается тслько в результате теплоты экзотерми.- еской реакции разложения.
Однако древесину для реторты Стаффорда предварительно высушивают в особых, громоздких сушильных агрегатах.
В предложенном способе сушку и переугливание проводят в одном аппарате (печи): в нижней части — пропуская теплоноситель навстречу движению древесины, в верхней — не вводя теплоноситель.
Описываемый способ отличается тем, что дымовые газы из камеры сгорания вводят равномерно в верхнюю часть печи на границе зон сушки и переугливания, а парогазовую смесь частично возвращают с помощью, например, вентилятора пз нижней в верхнюю зону сушки.
Благодаря этому интенсифицируется процесс су.цки и термической переработки древесины, снижается температура, а также выход дымовых газов. Кроме того, получают концентрированную парогазовую смесь.
Новый способ обеспечивает получение высококонцентрированной жижи и высококалорийного неконденсирующегося газа без использования для этого сложных и дорогостоящих устройств по рекупераци парогазов или по разделению процессов сушки и переугливания. № 158563
Противоточную сушку древесины с использованием высокотемпературного теплоносителя совмещают с экзотермическим переугливапием в одном аппарате.
Предмет изобретения
Способ швелевания и углежжения древесины при восходящем потоке сырья, отличающийся тем, что, с целью интенсификации процесса сушки и термической переработки древесины, снижения температуры дымовых газов, а также получения концентрированной парогазовой смеси, дь.мовые газы из камеры сгорания вводят равномерно и верхнюю часть печи на границе зон сушки и переугливания, а парогазовую смесь частично возвращают с помощью, например, вентилятора из нижней в верхнюю зону сушки.
