Реферат



Изобретение относится к технике вентиляции и кондиционирования воздуха. Целью изобретения является снижение энергетических затрат. Система кондиционирования воздуха в производственных помещениях содержит центральный кондиционер 1 с теплообменным аппаратом 2, подключенный к прямому и обратному трубопроводам 3 и 4 и сообщенный входом 5 с атмосферой, а выходом 6 - с кондиционируемым помещением. В зоне технологического оборудования и рабочих зонах помещения расположены рециркуляционные воздуховоды 8, подключенные к соответствующим подающим и возвратным трубопроводам 9 и 10. Бак 11 охлажденной воды сообщен через сливной и напорный трубопроводы 12 и 13 соответственно с градирней 14 и подающими трубопроводами 9. На входе 5 кондиционера 1 размещен датчик 15 температуры, связанный через блок 16 управления с установленными на трубопроводах 3, 4 и 10 регулируемыми элементами 17, 18 и 19. Прямой, обратный и возвратный трубопроводы 3, 4 и 10 параллельно сообщены с градирней 14. На выходах 6 и 20 теплообменного аппарата 2 и теплообменников-охладителей 8 расположены соответственно контактный аппарат 21 с распылителем 22 и поддоном 23 и увлажнители 24 с источником 25 водоснабжения. Распылитель 22 контактного аппарата 21 параллельно теплообменному аппарату 2 сообщен при помощи регулируемого клапана 27 с прямым трубопроводом 3, поддон 23 - с баком 11, а контактный аппарат 21 снабжен циркуляционным контуром 28. Вентиляторы 30 и 31 кондиционера 1 и рециркуляционных воздуховодов 7 могут быть выполнены с приводами, которые соответственно через регуляторы 32 и 33 связаны с установленными на выходе 20 датчиками 34 и 35 температуры с возможностью изменения частоты вращения вентиляторов 30 и 31. 1 ил.

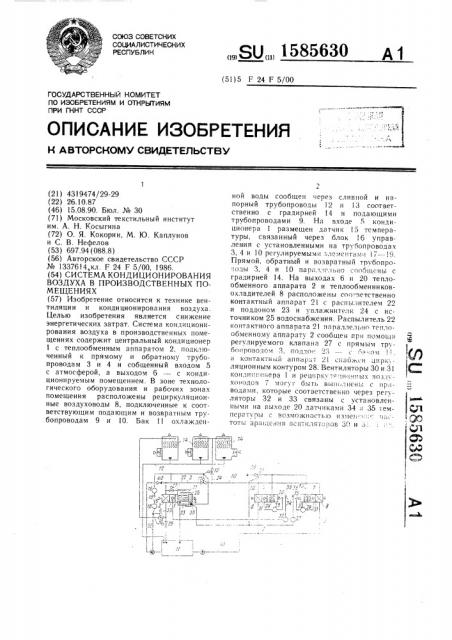

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1585630

А1 (51) 5 F 24 F 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ql . QQ Д

СЬ, ( (!

:В»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4319474/29-29 (22) 26.10.87 (46) 15.08.90. Бюл. № 30 (71) Московский текстильный институт им. А. Н. Косыгина (72) О. Я. Кокорин, М. Ю. Каплунов и С. В. Нефелов (53) 697.94 (088.8) (56) Авторское свидетельство СССР № 1337614,кл. F 24 F 5/00, 1986. (54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ

ВОЗДУХА В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ (57) Изобретение относится к технике вентиляции и кондиционирования воздуха.

Целью изобретения является снижение энергетических затрат. Система кондиционирования воздуха в производственных помещениях содержит центральный кондиционер

1 с теплообменным аппаратом 2, подклK?ченный к прямому и обратному трубопроводам 3 и 4 и собщенный входом 5 с атмосферой, а выходом 6 — с кондиционируемым помещением. В зоне технологического оборудования и рабочих зонах помещения расположены рециркуляционные воздуховоды 8, подключенные к соответствующим подающим и возвратным трубопроводам 9 и 10. Бак 1! охлажденной воды сообщен через сливной и напорный трубопроводы 12 и !3 соответственно с градирней !4 и подающими трубопроводами 9. На входе 5 кондиционера 1 размещен датчик l5 температуры, связанный через блок !6 управления с установленными на трубопроводах

3, 4 и 10 регулируемыми элементам:.I 7 — 19.

Прямой. обратный и возвратный трубопро::оды 3, 4 и 10 парила".,Ib?î сооб???ены с градирней 14. На выходах 6 и 20 теплообменного аппарата 2 и теплообменниковохладителей 8 расположены спо-,ветственно контактный аппарат 21 с распылителем 22 и поддоном 23 и увлажнители 24 с источником 25 водоснабжения. Распылитель 22 контактного аппарата 2! папаллель In теплообменному аппарату 2 сообщен при помощи регулируемого клапана 27 с прямым трубопроводом 3, ?1n!I1оп 23 — i баком ? 1, а контактный аппарат "l снабжен цирк— ляционным контуром 28. Вентиляторы 30 и 3! кон!II! и;,нера 1 и рец. рку--",и.,:!! .ых воз;?у7 MOI 1 T Ob! 1 b в?i?? I(.1HPHL! C 11p.!водами, которые соответственно через регуляторы 32 и 33 связаны с установленными на выходе 20 датчиками 34 и 35 ieMпсратуры с возможность о изме?i"? .". .?а тоти? 3(?а?цсн!? я понтI!ля1 онов 30 и,э:

1585630

Изобретение относится к технике вентиляции и кондиционирования воздуха.

Цель изобретения — снижение энергетических затрат.

На чертеже представлена принципиальная схема системы кондиционирования воздуха в производственных помещениях, Система кондиционирования воздуха в производственных помещениях с повышенными тепловыделениями и влажностью внутреннего воздуха содержит центральный кондиционер 1 с теплообменным аппаратом 2, подключенным к прямому и обратному трубопроводам 3 и 4 и сообщенный входом 5 с атмосферой, а выходом 6 — с кондиционируемым помещением (не показано).

В зоне технологического оборудования и рабочих зонах помещения расположены рециркуляционные воздуховоды 7 с теплообменниками-охладителями 8, подключенными к соответствующим подающим и возвратным м трубопровода м 9 и 10.

Бак 11 охлажденной воды сообщен через сливной и напорный трубопроводы 12 и 13 соответственно с градирней 14 и подающими трубопроводами 9.

На входе 5 кондиционера 1 размещен датчик 15 температуры, связанный через блок 16 управления с установленными на трубопроводах 3, 4 и 10 регулируемыми элементами 17 — 19.

Прямой, обратный и возвратный трубопроводы 3, 4 и 10 параллельно сообщены с градирней 14.

На выходах 6 и 20 теплообменного аппарата 2 и теплообменников-охладителей 8 расположены соответственно контактный аппарат 21 с распылителем 22 и поддоном 23 и увлажнители 24 с источником 25 водоснабжения, подключенным к увлажнителям 24 через регулируемый элемент 26.

Распылитель 22 контактного аппарата 21 параллельно теплообменному аппарату 2 сообщен при помощи регулируемого клапана 27 с прямым трубопроводом 3, поддон 23 — с баком 11, а контактный аппарат 21 снабжен циркуляционным контуром 28.

Обратный трубопровод 4 дополнительно сообщен при помощи регулируемого вентиля 29 с баком 11, а регулируемые элемент 26, клапан 27 и вентиль 29 параллельно связаны с блоком 16 управления.

Вентиляторы 30 и 31 кондиционера 1 и рециркуляционных воздуховодов 7 могут быть выполнены с приводами (не показаны), которые соответственно через регуляторы 32 и 33 связаны с установленными на выходе 20 датчиками 34 и 35 температуры с возможностью изменения частоты вращения вентиляторов 30 и 31.

Насос 36 циркуляционного контура 28 может быть через регулятор 37 связан с установленным на выходе 20 рециркуляционных воздуховодов 7 датчиком 38 температуры.

Бак 11 через дополнительный напорный трубопровод 39 и обратный клапан 40 сообщен с прямым трубопроводом;3.

Система кондиционирования воздуха в производственных помещениях работает следующим образом.

В холодный период года теплоизбытки при прохождении воздуха через рециркуляционные воздуховоды 7 отбираются циркулирующей в теплообменниках-охладителях 8 водой, которая в подогретом состоянии через прямой трубопровод 3 подается в теплообменный аппарат 2.

В теплообменниках-охладителях 8 осуществляется охлаждение рециркуляционного воздуха, который после увлажнения в увлажнителях 24 затем снова подается в зону технологического оборудования и рабочие зоны помещения, при этом одновременно происходит подогрев наружного воздуха в теплообменном аппарате 2, который затем проходит политропное увлажнение в контактном аппарате 21 и ° подается в кондиционируемое помещение.

Охлажденная в теплообменном аппарате

2 и в контактном аппарате 21 .вода собирается в баке 11 и затем снова подается через напорный трубопровод 13 в теплообменники-охладители 8.

Запорные элементы 18 и 19 находятся в закрытом положении.

В переходный период года возможна обработка наружного воздуха в кондиционере 1 только путем его адиабатного увлажнения в контактном аппарате 21 с использованием при этом циркуляционного

35 контура 28.

Запорные элементы 17 и 18, клапан 27 и вентиль 29 находятся в закрытом положении, а элемент 19 — в открытом положении.

4р Отепленная вода от теплообменниковохладителей 8 через открытый регулируемый элемент 19 подается в градирню 14, охлаждается в ней, через сливной трубопровод 12 собирается в баке 11 и затем снова подается в теплообменники-охладители 8.

В теплый период года по- есответствующему сигналу от датчика 15 температуры через блок 16 управления осуществляется переключение регулируемых элементов, при этом собранная в баке 11 охлажденная вода через дополнительный напорный трубопровод 39 и обратный клапан 40 поступает,в теплообменный аппарат 2, где охлаждает наружный воздух, и затем в отепленном состоянии при открытом регулируемом элементе 18 и закрытом клапане 29 подается в градирню 14.

После охлаждения в градирне 14 вода через сливной трубопровод 12 поступает в бак 11 и затем снова подается в теплообменный аппарат 2.

1585630

Формула изобретения

Соста ви тель М. Ра щеп ки н

Реда ктор А. О ra p Техред А. Кравчук Корректор Т. Малец

Заказ 2319 Тираж 561 Подписное

Вг1ИИПИ Государственного комитста по изобретениям и открытиям при ГК11Т (. (:(.I-

I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 45

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. 101

При обработке наружного и рециркуляционного воздуха возможно дополнительное регулирование параметров микроклимата в помещении путем соответствующего изменения числа оборотов приводов вентиляторов

30 и 31 (расходов наружного и рециркуляционного воздуха).

Степень увлажнения рециркуляционного воздуха в увлажнителях 24 регулируется путем соответствующего изменения расхода поступающей от источника 25 водоснабжения воды с использованием регулируемого элемента 26.

Система кондиционирования воздуха в производственных помещениях с повышенными тепловыделениями и влажностью внутреннего воздуха, содержащая центральный кондиционер с теплообменным аппаратом, подключенный к прямому и обратному трубопроводам и сообщенный входом с атмосферой, а выходом — с конденсируемым помещением, расположенные в зоне технологического оборудования и рабочих зонах помещения рециркуляционные воздуховоды с теплообменниками-охладителями, подключенными к соответствующим подающим и возвратным трубопроводам, бак охлажденной воды, сообщенный через сливной и напорный трубопроводы соответственно с

5 градирней и подающим трубопроводом, и раз-. мещенный на входе кондиционера датчик температуры, связанный через блок управления с установленными на трубопроводах регулируемыми элементами, причем прямой, обратный и возвратный трубопроводы параллельно сообщены с градирней, отличающаяся тем, что, с целью снижения энергетических затрат, система дополнительно содержит контактный аппарат с распылителем и поддоном и увлажнители с ис15 точником водоснабжения, расположенные соответственно на выходах теплообменного аппарата и теплообменников-охладителей, причем распылитель контактного аппарата параллельно теплообменному аппарату сообщен при помощи регулируемого клапана с прямым трубопроводом, поддон — с баком, контактный аппарат снабжен циркуляционным контуром, обратный трубопровод дополнительно сообщен при помощи регулируемого вентиля с баком, а регулируемые

25 клапан и вентиль параллельно связаны с блоком управления.
