Реферат



Изобретение относится к технике линейных и угловых измерений и может быть использовано в координатных измерительных машинах. Целью изобретения является повышение точности и уменьшение габаритов машины. Координатная измерительная машина содержит основание, выполненное в виде плиты, траверсу установленную на плите, и столик с рабочей поверхностью и со сквозной выемкой, установленный на плите и траверсе с возможностью двухкоординатного перемещения так, что траверса пропущена сквозь выемку столика. Столик выполнен с расположенной между его рабочей поверхностью и сквозной выемкой полостью, сообщающейся с выемкой. В полости расположены измерительные преобразователи. 2 ил.

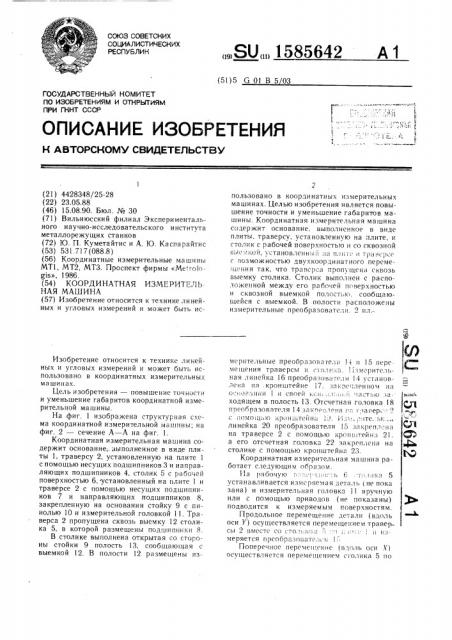

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1585642 A 1 (51)5 G 01 В 5 03

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4428348/25-28 (22) 23.05.88 (46) 15.08.90. Бюл. № 30 (71) Вильнюсский филиал Экспериментального научно-исследовательского и нститута металлорежущих станков (72) Ю. П. Куметайтис и А. Ю. Каспарайтис (53) 531.717 (088.8) (56) Координатные измерительные машины

МТ1, МТ2, МТЗ. Проспект фирмы «Net olngis», 1986. (54) КООРДИНАТНАЯ ИЗМЕРИТЕЛЬНАЯ МАШИНА (57) Изобретение относится к технике линейных и угловых измерений и может быть исИзобретение относится к технике линейных и угловых измерений и может быть использовано в координатных измерительных ма шинах.

Цель изобретения — повышение точности и уменьшение габаритов координатной измерительной машины.

На фиг. 1 изображена структурная схема координатной измерительной машины; на фиг. 2 — сечение А — А на фиг. 1.

Координатная измерительная машина содержит основание; выполненное в виде плиты 1, траверсу 2, установленную на плите 1 с помощью несущих подшипников 3 и направляющих подшипников 4, столик 5 с рабочей поверхностью 6, установленный на плите 1 и траверсе 2 с помощью несущих подшипников 7 и направляющих подшипников 8, закрепленную на основании стойку 9 с пинолью 10 и измерительной головкой 11. Траверса 2 пропущена сквозь выемку 12 столика 5, в которой размещены подшиш|ики 8.

В столике выполнена открытая со стороны стойки 9 полость 13, сообщающая с выемкой 12. В полости 12 размещены изпользовано в координатных измерительных машинах. Целью изобретения является повышение точности и уменьшение габаритов машины. Координатная измерительная машина содержит основание, выполненное в виде плиты, траверсу, установленную на плите, и столик с рабочей поверхностblo ii co сквозной вые l i i i!, стаHoBленный iiа плii1 и T!)dв ;)се е гозможностью двухкоординатного перемещения так, что трагсрса пропущеfiH сквозь выемку столика. Столик выполнен с расположенной между его рабочей поверхностью и сквозной выемкой полостью, сообщающейся с выемкой. В полости распочожены измерительные преобразователи. 2 ил.M(рительные преобразователи 4 и 15 пере. мещения траверсы и е1оли:ià. : :змерительная линейка 16 преобра".îâàг<ля !4 установлена на .кронштейне 17, заире;ленном на о tioÐ: нии 1 и BopH конi;, .i:.::(:. часть о са- ходящем в полость 13. Отсчетная головка !8 преобразователя 14 заков .лена и;; гравер ". с помощью крОн гптей на 1 Л. 1 s, l ° iTñ..!>! .. ° 1 линейка 20 преобразователя 15 закреп. на на траверсе 2 с помощью кропи.тейпа 21, а его отсчетная головка 22 закреплена на столике с помощью кронштейна 23.

Координатная измерительная машина работает следующим nr,разом.

1а рабочую .. ;; .:,: . ь 6 . -г.хи на 5 устанавливается измеряемая деталь (не пока зана) и измерительная головка 11 вручную или с помощью приводов (не показаны) подводится к измеряемым поверхностям.

Продольное перемещение детали (вдо1b оси У) осуществляется перемещением траверсы 2 вместе с0 е-.î и:к ;!:i . i .:,, язв меряется преобразовате,.,:: !::

Поперечное перемен,ение (вдоль оси ii) осуществляется перемещением столика 5 по

1 585642 плите 1 и траверсе 2 и измеряется измерительным преобразователем 14.

Расположение измерительных преобразователей 14 и 15 в полости 13 позволяет повысить точность измерения за счет большего приближения к соблюдению принципа .Аббе и уменьшить габариты машины.

Формула изобретения

Координатная измерительная машина, содержащая основание в виде плиты, .траверсу, установленную на плите с возможностью перемещения в направлении, перпендикулярном оси траверсы, столик с рабочей поверхностью и со сквозной выемкой, установленный на плите так, что траверса размещена в выемке столика, жестко закрепленную на основании стойку, пиноль с измерительной головкой, установленную с возможностью перемещения по стойке, и измерительные преобразователи перемещения соответственно траверсы относительно плиты и столика относительно траверсы, элементы которых расположены на плите, траверсе и столике, отличающаяся тем, что, с целью повышения точности и уменьшения габаритов машины, в столике выполнена расположенная между рабочей поверхностью столика и сквозной выемкой и сообщающаяся с последней полость, открытая со стороны стойки, связанный с плитой элемент измерительного преобразователя перемещения траверсы

15 установлен с возможностью ввода в полость, а измерительный преобразователь перемещения столика размещен внутри полости.
