Реферат



Изобретение относится к испытательной технике и может быть использовано для испытаний на кручение. Цель изобретения - расширение функциональных возможностей. Устройство содержит корпус 2, в котором установлены цилиндр 4 и соосно ему стакан 5 и барабан 6. В цилиндре 4 установлен винт 7, связанный с механизмом возвратно-поступательного перемещения, кинематически взаимодействующий с закрепленной на барабане 6 гайкой 11. Полость стакана 5 сообщается через штуцеры 16, 17 с емкостью для среды. Цилиндрический образец 22 пленочного материала закрепляют прижимными хомутами 23, 24 на стакане 5 и барабане 6. При осевом перемещении стакана 5 происходит поворот барабана 6. Через штуцеры 16, 17 в полости стакана 5 и образца 22 подают среду. В результате образец 22 испытывается в среде на совместные действия кручения, среза и растяжения, что обеспечивает расширение функциональных возможностей устройства. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

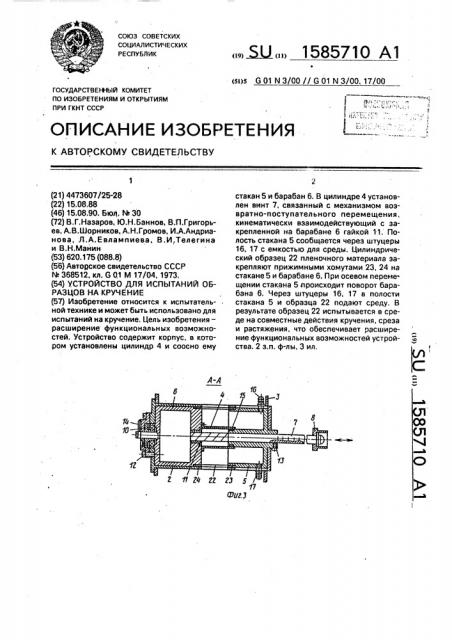

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

14

1О

Л 5

17

Ф З

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4473607/25-28 (22) 15.08.88 (46) 15.08.90. Бюл. М 30 (72) В.Г.Назаров, Ю.Н.Баннов, В.П.Григорьев, А.B.Øîðíèêîâ, А.Н.Громов, И.А,Андрианова, Л.А.Евлампиева, В.И,Телегина и В.Н.Манин (53) 620.175 (088.8) (56) Авторское свидетельство СССР

N. 368512, кл, G 0.1 М 17/04, 1973. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЙ ОБРАЗЦОВ HA КРУЧЕНИЕ (57) Изобретение относится к испытатель- . ной технике и может быть использовано для испытаний на кручение. Цель изобретения— расширение функциональных возможностей. Устройство содержит корпус, в котором установлены цилиндр 4 и соосно ему

ÄÄ5UÄÄ 1585710 А1 (5!)5 G 01 N 3/00 // G 01 N 3/00, 17/00 стакан 5 и барабан 6. В цилиндре 4 установлен винт 7, связанный с механизмом возвратно-поступательного перемещения, .кинематически взаимодействующий с закрепленной на барабане 6 гайкой 11. Полость стакана 5 сообщается через штуцеры

16, 17 с емкостью для среды. Цилиндрический образец 22 пленочного материала закрепляют прижимными хомутами 23, 24 на стакане 5 и барабане 6, При осевом перемещении стакана 5 происходит поворот барабана 6, Через штуцеры 16, 17 в полости стакана 5 и образца 22 подают среду. В результате образец 22 испытывается в среде на совместные действия кручения, среза и растяжения, что обеспечивает расширение функциональных возможностей устройства. 2 з,п. ф-лы, 3 ил, 1585710

20

55

Изобретение относится к испытательной технике, а именно к устройствам для испытаний образцов на кручение, Цель изобретения — расширение функциональных возможностей устройства путем обеспечения испытаний как на кручение, так и на растяжение и сдвиг, На фиг.1 изображена схема предлагаемого устройства; на фиг.2 — то же, вид сбоку; на фиг.3 — разрез А-А на фиг.2.

Устройство содержит станину 1, на которой закреплены кронштейны 2 с установленными на них с возможностью вращения корпусами 3. В каждом корпусе 3 установлен цилиндр 4, соосно которому размещены 15 подвижный захват с приводом его переме-,, щения и поворотный захват с механизмом его поворота. Подвижный захват выполнен в виде стакана 5, обращенного открытым торцом к цилиндру 4, а поворотный захват выполнен в виде барабана 6, при этом цилиндр 4 жестко закреплен на обращенной к нему торцовой поверхности барабана 6.

Привод осевого перемещения стакана 5 выполнен в виде винта 7, установленного в цилиндре 4 и кинематически связанного при помощи соединительной гайки 8 с кривошипно-шатунным механизмом 9 возвратно-поступательного перемещения винта 7.

Барабан 6 закреплен в корпусе 3 при помощи подшипника 10, а механизм поворота барабана 6 выполнен в виде закрепленной в торце последнего со стороны цилиндра 4 гайки 11, кинематически взаимодействующей с винтом 7. В: корпусе 3 установлены ограничитель 12 поворота барабана 6, предназначенный для регулирования угла поворота последнего, который контролируется стрелкой 14, а также фиксатор 13 осевого перемещения стакана 5. Цилиндр 4 с размещенным в нем винтом 7 эагерметизирован при помощи прокладки 15. В стенках корпуса 3 и стакана 5 установлены штуцеры 16 и

17, через которые при помощи трубопроводов 18 внутренняя полость стакана 5 сообщается с емкостью 19 для среды и с резервной емкостью 20 и регулятором 21 давления.

Устройство работает следующим образом.

Образец 22 цилиндрической формы из пленочного материала размещают между стаканом 5 и барабаном 6 и закрепляют на поверхностях последних при помощи прижимных хомутов 23 и 24. Предварительно устанавливают ограничителем 12 угол поворота барабана 6 и расстояние между барабаном 6 и стаканом 5 при помощи фиксатора 13. После этого через штуцер 16 во внутреннюю полость стакана 5 и образца

22 подают из емкости 19 через трубопровод

18 среду и одновременно начинают цикл испытаний. При возвратно-поступательном перемещении винта 7 совместно со стаканом 5 происходит поворот барабана 6 через гайку 8 за счет ее взаимодействия с винтом

7. При этом образец 22 подвергается сложной деформации кручения, сдвига и растяжения в контакте со средой. После заданного количества циклов проводится определение герметичности образца 22, при этом среду через штуцер 17 отводят в резервную емкость 19, а регулятором 21 давления создают во внутренней полости стакана 5 и образца 22 повышенное давление, по изменению которого судят о герметичности образца 22, Для испытания образца 22 в условиях инерционного воздействия среды отключают механизм 9, трубопроводы 18 и герметизируют корпуса 3, После этого последние вращают на осях кронштейнов 2, что позволяет имитировать эксплуатационные нагрузки от воздействия среды.

Таким образом, размещение привода, выполненного в виде винта, установленного с возможностью возвратно-поступательного перемещения между подвижным захватом и поворотным захватом с возможностью кинематического взаимодействия винта с механизмом поворота поворотного захвата, выполненного в виде гайки, и выполнение захватов в виде бара-. бана и обращенного к нему открытым торцом стакана обеспечивает возможность нагружения цилиндрических образцов из пленочных материалов одновременно кручением, сдвигом и разрушением расширяет функциональные возможности устройства, а соединение полости подвижного стакана с емкостью для среды обеспечивает возможность испытания в среде.

Формула изобретения

1. Устройство для испытаний образцов на кручение, содержащее станину, установленные на ней подвижный захват с приводом его осевого перемещения и поворотный захват с механизмом его поворота, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем обеспечечия испытаний как на кручение, так и на растяжение и сдвиг, оно снабжено установ.ленным на стинине цилиндром, подвижный захват выполнен в виде стакана, поворотный захват выполнен в виде барабана,,захваты установлены по обе стороны цилиндра соосно ему, цилиндр закреплен на барабане, подвижный захват установлен

1585710

Фиг 2

Составитель M.Màòþøèí

Техред M.Ìîðãåíòàë Корректор А.Обручар

Редактор А.Ревин

Заказ 2323 Тираж 507 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 торцом к цилиндру, механизм поворота вы. полнен в виде закрепленной на барабане гайки, а привод осевого перемещения выполнен в виде винта, установленного в цилиндре с возможностью осевого перемещения и кинематического взаимодействия с гайкой, 2, Устройство по п.1, о тл и ч а ю щ е ес я тем, что оно снабжено ограничителем поворота и фиксатором осевого перемещения, установленными соответственно на поворотном и подвижном захватах.

3. Устройство по п.1, о т л и ч а ю щ е ес я тем, что, с целью обеспечения возмож5 ности проведения испытаний в среде, оно снабжено охватывающими захваты и установленным с возможностью вращения корпусом, емкостями для среды и подводящими и отводящими трубопроводами, сооб10 щенными с полостью подвижного захвата.
