Реферат



Изобретение относится к информационно-измерительной и вычислительной технике и может найти применение в системах регистрации и обработки импульсных сигналов, при построении функциональных генераторов и цифровых анализаторов спектра и является усовершенствованием известного цифрового дискриминатора по а.с. N 951292. Целью изобретения является расширение области применения за счет возможности сохранения возбуждения предшествующего выхода в течение заданного интервала. Дискриминатор содержит счетчики 2, 6, схему 5 сравнения, дешифратор 7, коммутатор 4, переключатели 3 уровня дискриминации. Дискриминатором осуществляется последовательное возбуждение выходов триггеров, длительность которого определяются кодами, записанными в соответствующих переключателях. При этом возбуждение очередного выхода не приводит к снятию возбуждения с предшествующего выхода. 1 ил.

СОЮЗ СОБЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 А2 (19) (И> (51)5 С 06 F 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

f0.

16

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР

1 (61) 951292 (21). 4600986/24-24 (22) 02. 11.88 (46) 15. 08. 90. Бюл. К 30 (71) Лзербайджанский институт нефти н химии им. M. Лзизбекова (72) Г.С. Вайсман, Т.Л. Мелик-L àõíàзарова и М.Н. Нтейнберг (53) 68 1.325.5 (088.8) (56) Лвторское свидетельство СССР

Р 951292, кл. С 06 F 7/00, 1981. (54) ЦИФРОВОЙ ДИСКРИМИНЛТОР (57) Изобретение относится к информационно-измерительной и вычислительной технике и может найти применение в системах регистрации и обработки импульсных сигналов, при построении функциональных генераторов и цифровых

2 анализаторов спектра и является усовершенствованием известного цифрового дискриминатора по а.с. Ф- 951292. Целью изобретения является расширение области примепент H за счет возможности сохранения возбуждения предшествующего выхода в течение заданного интервала.

Дискриминатор содержит счетчики 2, 6, схему 5 сравнения, дешифратор 7, коммутатор 4, переключатели 3 уровня дискриминации. Дискриминатором осуществляется последовательное возбуждение выходов триггеров, длительность которого определяется кодами, записанными в соответствующих переключателях. При этом возбуждение очередного выхода не приводит к снятию возбуждения с предшествующего выхода. 1 ил.

1585791

Изобретение относится к информационно-измерительной и вычислительной технике, может быть использовано в системах регистрации и обработки импульсных сигналов, а также при построении

5 функциональных генераторов и цифровых анализаторов спектра и является дополнительным к авт. св. Р 951292.

Целью изобретения является расширение области применения цифрового дискриминатора. за счет обеспечения возможности сохранения возбуждения предшествующего выхода в течение заданного интервала времени, определяемого элементом задержки.

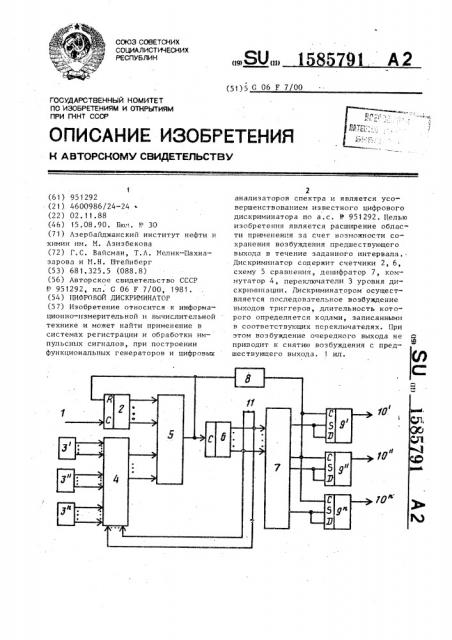

На чертеже представлена функцио- . нальная схема цифрового дискриминатора.

Цифровой дискрнминатор содержит информационнь|й вход 1, счетчик 2, переключатели 3, 3 ", ..., 3" уровней дискриминации, комг1утатор 4, схему 5 сравнения, выходной счетчик 6, дешифратор 7, элемент 8 задержки, группу триггеров 9, 9 ", ..., 9", выходы 10 и дополнительные выходы 11 цифрового дискриминатора.

Устройство работает следующим образом. 30

В исходный момент счетчики 2 и 6 обнулены, триггеры 9 также установлены в нулевое состояние.

Нулевое состояние счетчика 6 соответствует подключению переключателя

3 коммутатором 4 к второй группе входов схемы 5 сравнения.

С целью исключения возможности возбуждения в исхбдный момент выхода 40 триггера 9 должна осуществляться бло— ( кировка включения этого триггера до момента начального пуска системы.

Эта блокировка может быть реализована различными способами, например подачей соответствуюцего сигнала на управляюций вход дешифратора 7 (например, входы И„, tJ„ дешифратора

К155ИДЗ).

Еще одним способом реализации блокировки может быть включение элемента

И между первым выходом дешифратора 7 и входами S, D триггера 9 . На второй вход этого элемента И подается сигнал блокировки. При пуске системы осуществляется снятие сигнала блокировки, 55 триггер 9 включается и преобразованная исследуемая величина в виде унитарного кода по информационному входу 1 подается на информационный вход счетчика 2.

При равенстве кодов на выходах разрядов счетчика 2 и коммутатора 4 на выходе схемы 5 сравнения формируется сигнал равенства, означаюций достижение первого уровня дискриминации, установленного переключателем 3. Этот

/ сигнал устанавливает счетчик 2 в "0" и изменяет состояние счетчика 6.

Новое состояние счетчика 6 соответствует подключению коммутатором 4 к второй группе входов схемы 5 сравнения следующего переключателя 3", а также возбуждению следующего выхода дешифратора 7 (первый вьгход дешифратора 7 возврацается в нулевое состояние).

При этом взводится триггер 9 ", а триггер 9 продолжает сохранять свое включенное состояние.

Унитарный код при этом продолжает поступать на вход счетчика 2, а сигнал с выхода схемы 5 сравнения, задержанный с помощью элемента 8 за-; держки, поступает на С-входы триггеров 9.

При этом триггер 9 переводится в нулевое состояние, завершая формирование временного интервала, длительность которого определяется значением кода переключателя 3

К концу преобразования исследуемой величины на выходе счетчика 6, подключенном к выходу устройства 11, формируется код числа уровней. дискриминации, которых достигла исследуемая величина. Значение каждого уровня дискриминации устанавливается (например, записывается программно) отдельным переключателем относительно предыдущего уровня.

Таким образом, осуществляется последовательное возбуждение выходов 11 с триггеров 9, длительности которых определяются кодами, записанными в соответствуюцих переключателях 3.

При этом возбуждение очередного выхода не приводит к снятию возбуждения с предшесгвующего выхода.

Сохранение возбуждения предшествующей выходной шины продолжается в течение интервала времени, определяемого элементом 8 задержки. Длительность этого интервала выбирается в соответствии с конфигурацией системы и параметрами соответствующих исполнительных устройств.

Составитель Е. Иванова

Редактор Е. Копча Техред Л.Сердюкова Корректор В. 1Ъ рняк

Заказ 2327 Тираж 564 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4!5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

5 158

Фор мула и э обретения

Цифровой дискриминатор по авт ° св.

Р 95!292, отличающийся тем, что, с целью расширения области применения путем обеспечения возможности сохранения возбуждения предшествующего выхода в течение заданного интервала времени, в него введены дешифратор, элемент задержки и группа триггеров по количеству выходов дешифрато5791 6 ра, причем выходы выходного счетчика соединены с входами дешифратора, каждьпЪ выход которого соединен с входом установки в "1" и информационным входом соответствующего триггера группы, выходы триггеров группы являются выходами цИфрового дискриминатора, а синхровходы соединены с выходом элемента задержки, вход которого подклю чен к выходу схемы сравнения.
