Автоматический выключатель

Автоматический выключатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, а именно к устройтсвам защиты электрических цепей, и может быть использовано для защиты слаботочных электрических цепей от перегрузки по току. Целью изобретения является повышение вибростойкости автоматического выключателя. Автоматический выключатель содержит разборный изоляционный корпус 1 со встроенной в одном торце упругой контактной пластиной (УКП) 2, в другом торце расположены два твердометаллических контакта 4 и 7, причем в контакте 4 выполнена выемка, в которой размещен плавкий шарик 9, подпираемый (УКП) 2, а поверх корпуса установлен постоянный полосковый магнит 10. В случае повышения тока в цепи до опасного значения плавкий шарик 9 плавится и УКП 2 под действием упругих сил и сил магнитного происхождения со стороны постоянного магнита 10 проходит через выемку и замыкается электрически с контактом 7. Выключатель приходит в исходное состояние благодаря помещению между контактом 4 и УКП 2 нового плавкого шарика 9. 3 ил.

СОЮЗ СООЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 Н 77/02, 37/76

ГОСУДАР СТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

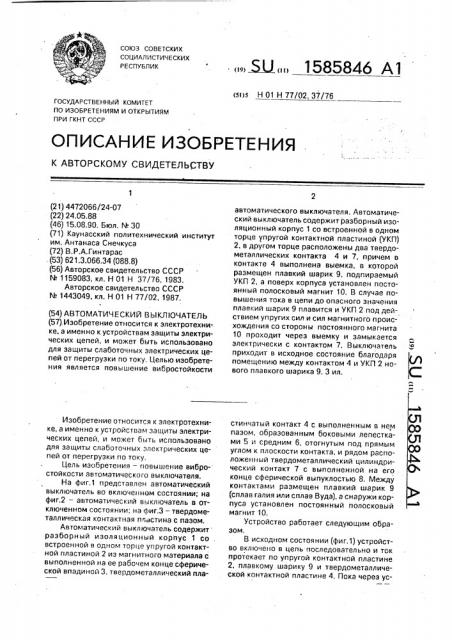

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4472066/24-07 (22) 24.05.88 (46) 15.08.90. Бюл. М 30 (71) Каунасский политехнический институт им. Антанаса Снечкуса (72) В.P.À.Ãèíòàðàc (53) 621.3.066.34 (088.8) (56) Авторское свидетельство СССР

М 1159083, кл. Н 01 Н 37/76, 1983.

Авторское свидетельство СССР

N 1443049, кл. Н 01 Н 77/02, 1987. (54) АВТОМАТИЧЕ СКИЙ ВЫ КЛ10ЧАП=ЛЬ (57). Изобретение относится к электротехнике, а именно к устройствам защиты электрических цепей, и может быть использовано для защиты слаботочных электрических цепей от перегрузки по току. Целью изобретения является повышение вибростойкости

Изобретение относится к электротехнике, а именно к устройствам защиты электрических цепей, и может быть использовано для защиты слаботочных электрических цепей от перегрузки по току, Цель изобретения — повышение вибро- стойкости автоматического выключателя.

На фиг.1 представлен автоматический выключатель во включенном состоянии; на фиг.2 — автоматический выключатель в отключенном состоянии; на фиг.3 — твердометаллическая контактная пластина с пазом.

Автоматический выключатель содержит разборный изоляционный корпус 1 со . встроенной в одном торце упругой контактной пластиной 2 из магнитного материала с выполненной на ее рабочем конце сферической впадиной 3, твердометаллический плаБЫ 1585846 А1 автоматического выключателя. Автоматический выключатель содержит раэборный изоляционный корпус 1 со встроенной в одном торце упругой контактной пластиной (УКП)

2, в другом торце расположены два твердометаллических контакта 4 и 7, причем в контакте 4 выполнена выемка, в которой размещен плавкий шарик 9, подпираемый

УКП 2, а поверх корпуса установлен постоянный полосковый магнит 10. В случае повышения тока в цепи до опасного значения плавкий шарик 9 плавится и УКП 2 под действием упругих сил и сил магнитного происхождения со стороны постоянного магнита

10 проходит через выемку и замыкается электрически с контактом 7. Выключатель приходит в исходное состояние благодаря помещению между контактом 4 и УКП 2 нового плавкого шарика 9. 3 ил. стинчатый контакт 4 с выполненным в нем пазом, образованным боковыми лепестками 5 и средним 6, отогнутым под прямым углом к плоскости контакта, и рядом расположенный твердометаллический цилиндрический контакт 7 с выполненной на его конце сферической выпуклостью 8. Между контактами размещен плавкий шарик 9 (сплав галия или сплав Вуда), а снаружи корпуса установлен постоянный полосковый магнит 10.

Устройство работает следующим образом.

В исходном состоя нии (фиг.1) устройство включено в цепь последовательно и ток протекает по упругой контактной пластине

2, плавкому шарику 9 и твердометаллической контактной пластине 4. Пока через ус1585846

70 тройство протекает номинальный ток выделение джоулевого тепла в плавком шарике

9 незначительно и оно неспособно расплавить материал шарика 9. В случае достижения током опасного значения резко возрастает выделение джоулевого тепла в плавком шарике 9, он плавится, и упругая контактная пластина 2, подпирающая плавкий шарик 9 к контактной пластине 4, под действием упругих сил материала пластины

2 и магнитных сил со стороны магнита 10 нэ материал пластины 2, проходит через паз между лепестками 5, размыкая перегруженную током электрическую цепь между упругой пластиной 2 и контактной пластиной 4, и замыкается электрически с контактной пластиной 7, которая заземлена, отводя, таким образом, сверхток на землю(фиг.2). Поскольку на рабочих концах упругой пластины 2 и контактной пластины 7 выполнены соответственно сферические впадины и выпуклости, обеспечивается большее соприкосновение по площади указанных деталей, что снижает контактное сопротивление. Ввиду того, что плавкий шарик 9 при подобной конструкции пластинчатого контакта 4 имеет четыре точки опоры — три о лепестки б и 5 и одну с упругой пластиной 2, его положение является полностью стабильным, что обеспечивает высокую вибростойкость устройства. Восстанавливается устройство в исходное состояние (фиг,1) отгибом упругой контактной пластины 2 от контактной пластины 7 и помещением нового плавкого шарика 9 между упругой пластиной 2 и контактной пластиной 4. В случае замены плавкого шарика 9 шариком большего диаметра устройство будет срабатывать при повышенных значениях тока, что

5 позволяет расширить диапазон токов срабатывания, так как при незначительном изменении радиуса шарика 9 значительно меняется его объем и, тем самым, количество тепла для его расплавления.

10 Формула изобретения

Автоматический выключатель, содержащий изоляционный корпус, в одном из торцов которого закреплены две твердометаллические контактные пластины, располо15 женные параллельно, плавкий шарик и полосковый магнит, расположенный снаружи изоляционного корпуса, о т л и ч а юшийся тем, что, с целью повышения вибростойкости, он снабжен упругой кон20 тактной пластиной из магнитного материала, закрепленной в - другом торце изоляционного корпуса, на рабочем конце одной из твердометэллических контактных пластин выполнен паз, а на рабочем конце

25 упругой контактной пластины — впадина, радиус кривизны впадины«равен радиусу плавкого шарика, диаметр плавкого шарика больше ширины паза, плавкий шарик расположен в пазу твердометаллической контакт30 ной пластины и выемке упругой контактной пластины, а постоянный полосковый магнит установлен так, что его поперечная ось намагниченности и продольная ось упругой контактной пластины лежат в одной плоско35 сти, 1585846

Составитель С.Гордон

Техред M.Ìîðãåíòàë Корректор С,Шекмар

Редактор И.Сегляник

Заказ 2329 Тираж 461 Подписное

ВНИИПИ Государственного комитета,по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
