Патент 158592
Авторы
Классы МПК
Щ патеитно- ,.|'*" т,'?гкйчро,'д.1 it'
Иллюстрации
Реферат
Cows Co ET K x
СоциллИСтичЕСких
Риспллик
OHNCAHNE
ИЗÎ PETEHИЯ

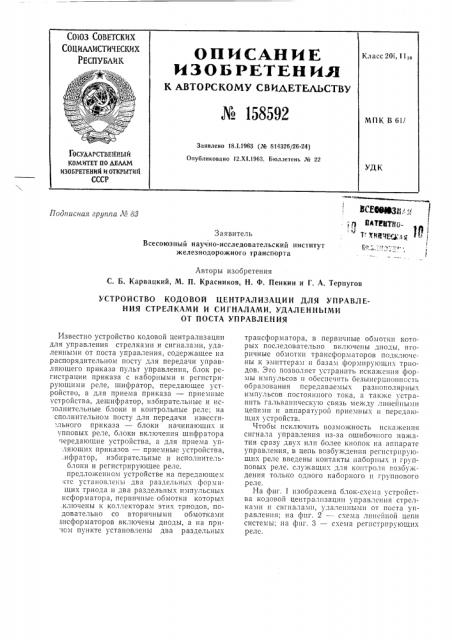

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 158592
Класс 201, 11,е
МПК В 61/
Заявлено 18.1.1963 (№ 814326/26-24) Опубликовано 12.XI.1963. Бюллетень ¹ 22
ГОС МСТВЕНИЫИ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТ1ЮЫТИЙ
СССР
УДК
Подписная аруипа Л 83
Заявитель
Всесоюзный научно-исследовательский институт железнодорожного транспорта
Авторы изобретения
С. Б. Карвацкий, М. П. Красников, H. Ф. Пенкин и Г. А. Терпугов
УСТРОЙСТВО КОДОВОЙ ЦЕНТРАЛИЗАЦИИ ДЛЯ УПРАВЛЕНИЯ СТРЕЛКАМИ И СИГНАЛАМИ, УДАЛЕННЫМИ
ОТ ПОСТА УПРАВЛЕНИЯ
Известно устройство кодовой централизации для управления стрелками и сигналами, удаленными от поста управления, содержащее на распорядительном посту для передачи управляющего приказа пульт управления, блок регистрации приказа с наборными и регистрирующими реле, шифратор, передающее устройство, а для приема приказа — приемные устройства, дешифратор, избирательные и ис1олнительные блоки и контрольные реле; на сполнительном посту для передачи известильного приказа — блоки начинающих и упповых реле, блоки включения шифратора передающие устройства, а для приема упляющих приказов — приемные устройства,,ифратор, избирательные и исполнительблоки и регистрирующее реле. предложенном устройстве на передающем ктс установлены два раздельных формищих триода и два раздельных импульсных нсформатора, первичные обмотки которых ключены к коллекторам этих триодов, подовательно со вторичными обмотками ансформаторов включены диоды, а на при1ом пункте установлены два раздельных трансформатора, в первичные обмотки которых последовательно включены диоды, вторичные обмотки трансформаторов подключены к эмиттерам и базам формирующих триодов. Это позволяет устранить искажения формы импульсов и обеспечить безынерциониость образования передаваемых разнополярных импульсов постояш;ого тока, а также устранить гальваническую связь между линейными цепями и аппаратурой приемных и передающих устройств.
Чтобы исключить возможность искажения сигнала управления из-за ошибочного нажатия сразу двух или более кнопок на аппарате управления, в цепь возбуждения регистрирующих реле введены контакты наборных и групповых реле. служащих для контроля возбуждения только одного наборного и группового реле.
На фиг. 1 изображена блок-схема устройства кодовой централизации управления стрелками и сигналами, удаленными от поста управления; «а фиг. 2 — схема линейной цепи системы; на фиг. 3 — схема регистрирующих реле, ¹ 158592
Приемно-передающие устройства (см. фиг. 1) каналов управляющих и известительных приказов представляют собой две практически не связанные между собой независимые системы, совершенно аналогичные по структуре и весьма сходные по входящим в них приборам. Некоторое различие имеется лишь в конечных узлах схемы — » приборах, возбу>кдающих передачу приказа в пункте передачи и осуществляющих его реализацию в пункте приема.
Для переда- и на исполнительный пункт управляющего приказа дежурный агент распорядительного поста нажимает соответствующие задаваемому маршруту кнопки пульта управления 1. Совершенные ДСП деиствия фиксируются возбуждением соответствующих реле схемы регистрации приказа 2, которая сохранлет посылаемый приказ до поступления его на исполнительный пункт. Схема регистрации приказа воздействует на схему запуска >, которая включает в действие распределитель Шифратора 4 и запускает шифрующие устройства. Одновременно с этим схема регистрации приказа через блок включения 5, который осуществляет согласование бесконтактной схемы шифратора с релейной схемой блока регистрации, настраивает шифратор соотвстсгвенно комбинации чередования полярности импульсов в передаваемом приказе.
Шифратор связан с передающим устройством б, которое через линейные импульсные трансформаторы посылает формируемые шифратором импульсы различной полярности в линейную цепь 7 для передачи управляющих приказов на исполнительный пункт.
На исполнительном пункте эти импульсы (также через импульсные трансформаторы) поступают в приемное устройство 8, где выделяются тактовые счетные импульсы и импульсы, имеющие активное качество. Такто»ые импульсы приводят в действие счетную с. ему распределителя-дешифратора 9, а импульсы с активным качеством подаютсл на входы избирательных 10 и исполнительных 11 триггерных блоков, куда в то >ке времл поступают для сравнения и импульсы с»ыходои дсшнфратора при работе его счетной схемы. Прн совпадении активного кячест»а импульсо», выделяемых дешифратором и приемным устройством, соответствующие элементы избирательных и исполнительных блоков запоминают Ilx. Избирательные блок.t срикснруют качество импульсов избирательной части приказа, определяющей группу объектов, которой он адресован, а исполнительные — tiмпульсо» исполнительной части, содер>кащих передаваемую команду. Избирательные блоки через диодную матрицу 12 воздействуют íà групповой блок 1>, через который возбу>кдяетсл групповое реле той группы объектов, в которую адресован принимаемый приказ. Исполнительные блоки запоминают принятую команду и в конце приема приказа возбуждают соответствующие регистрирующие реле 14. Контакты возбуди»шихся группоього и регистрирующих реле образуют цепи возбу>кдения соответствующих принятой команде управляющих реле 15, которые передают эту команду в местную схему исполнительного пункта для реализации.
Приемно-передающие устройства тракта известительных приказов построены и работают совершенно аналогично рассмотренному выше.
Отличие заключается лишь в том, что передача приказа возникает не в результате действия ДСП, а автоматически, при изменении состояния какого-нибудь из контролируемых объектов (контакты контрольных реле подведены к начинающим реле 16 и блоку включения), настройка приказа осуществляется контактами группового реле 17 и контрольных реле объектов, а в пункте приема возбуждаются не упраьллющие реле, а контрольные 18, которые своими контактами замыкают цепи контрольных лампочек !9, осуществляющих индикацию состояния контролируемых объектов на пульте управления. Импульсы передаются по линейной цепи 20 для известительных при.<азов.
В системе применен особый способ безынерционной передачи импульсов, сущность которого заключается в следующем. Если в первичную обмотку трансформатора с малыми потерями (которыми в первом приближении можно пренебречь) подать прямоугольный импульс напря>кения, то в соответствии с:аконом электромагнитной индукции это напрл>кение будет уравновешиваться э. д. с., индук тированной в обмотке.
U,=е,=ы, .10 8, (ф
dt где Ф вЂ” магнитный поток: г — число витков в первичной обмотк.
t — время наведения э. д. с.
При этом во вторичной обмотке трансфс матора возникает э. д. с: е.,=., Ю
dt где -с > — число витков во вторичной обм;
Если при этом вторичная обмотка б замкнута на активное сопротивление R2, е этой цепи будет протекать ток t-= =
R.
Чтобы величины е., а следовательно, оставались неизменными, неооходимо, чток в первичной обмотке tt в течение в времени воздействия импульса первичного
¹ 1585о2 пряжения непрерывно возрастал. В реальных условиях вследствие наличия в цепи первичной обмотки активного сопротивления напряжение Ul и э. д. с. е> не остаются неизменными, а уменьшаются по экспоненциальной кривой.
Однако если поступающий в первичную оомотку импульс имеет малую длительность, а первичная обмотка обладает достаточно высокой индуктивностью и малым активным сопротивлением, то с достаточной для практических целей точностью можно считать, что импульс, наводимый во вторичной обмотке, имеет прямоугольную форму.
Передача и прием составляющих приказы импульссв постоянного тока в системе кодовой централизации (СКЦ-62) осуществляются с помощью линейных импульсных трансформаторов, работающих по этому принципу.
Схема линейной цепи системы с использованием импульсных линейных трансформаторов изобра>кена на фиг. 2. Поскольку требуется передавать и принимать импульсы различной полярности, в пунктах передачи и .,р1,:,!а приказов устанавливается не по одному такому трансформатору, а по два.
Импульсы тока различной полярности, составляющие приказ, создаются в пункте передачи кратковременными открытиями с помощью схемы передающих устроиств (на черте>ке не показано) триодов Г1Т, (плюсовые
HA!II) JIbCbI) HJJH ПТ. (минусовые имп"! 7bCbl)
При открытии триода ПТ, под влиянием э. д. с., возникающей во вторичной обмотке трансформатора ПТР вследствие протекания тока по его первичной обмотке, в линейную цепь поступает импульс тока положительной полярности (плюс на проводе а, минус на проводе б), проходящий через сопротивления Л1, Rl диоды Д1, Д1, первичную обмотку трансформатора ПТР исполнительного пункта и сопротивление RI на распорядительном пункте.
Открытие триода ПТ-. ана.-.огичным образом вызывает посылку в линию импульса тока отрицательной полярности (минус на прова,пе а, плюс на проводе б), протекающего через первичную обмотку трансформатора MTP исполнительного пункта.
Э. д. с., наводимые во вторичных обмотках трансформаторов при протекании по их первичным обмоткам импульсов тока, открывают связанные с первичными обмотками триоды
IIT1 и ПТ, которые передают принимаемые импульсы в приемные устройства для производства необходимых действий по приему приказа.
Диоды Д1, Д, и Д!1, Д! защищают оомотки трансформаторов ПТР и MTP от поступления в них импульсов тока не соответствующей им полярности, а диоды Д, Д и Д1, Zh обеспе ивяlот Во Время лlежllмпу77ьсных 111!Tс валов рассеш:ание энергии, накопленной в ot)мотках трансформаторов во время поступлеl! ИЯ ИМПУЛЬСОВ.
Регистрирующие реле (см. фиг. 3), исключающие возможность искажения сигнапа, работают следующим образом.
В результате нажатия маршрутной кнопки
lIM11 по цепи: «п,пюс» батареи, оомоткя реле
11 УР, контакт кнопки КЛ(11, обмоткя реле
10НР, тыловой контакт реле ППР, «минус> батареи — возбуждаются двя последователь но включенные реле: групповое реле 1ГУР и наборное реле исполнительной части прш1аза
1РЧР, через контакгы этих ре7с возбуждаются регистрирующие реле 1Р, 2Р, ЗР и 10Р, осуществляющие настройку приказа, т. е. придают его импульсам активное качество.
Включенные в цепь возбуждения регистрирующих реле последовательно соединенные цепочки контактов реле 1ГУР— 84ГУР и
1ОНР— 19НР исключают возможность передачи приказа при одновременном нажатии двух маршрутных кнопок или при возбуждении более чем одного реле HP. Эта цепь замыкается только при возбуждении одного реле
ГУР и одного реле HP.
Возбудившись, регистрирующие реле блокируются через собственные контакты и тыловой контакт реле РИ, обеспечивающего повторение передачи приказа, если с исполнительного пункта не будет получен сигнал квитирования. В цепи блокировки также проверяется возбуждение только одного пз реле, настраивающих исполнительную часть приказа (цепочка контактов 10Р— 19P). Это дополнительно гарантирует передачу в приказе только одной команды.
Через контакты возбудившихся реле P получает питание их общий повторитель реле ПР и, всзбудившись, замыкает цепь возбуждения главного реле распорядительного пункта реле Г.
С возбуждением реле Г, а затем его повторителя Пà — начинает работать шифрующий распределитель ШР (на чертеже не показан), и в линейные провода посылается управляющий приказ. Реле ПГ при возбуждении обрывает цепь первоначального возбуждения реле Г, которое после этого удерживается под током только благодаря питанию, получаемому из распределителя. При возбуждении реле
ГУР его тыловыми контактами обрывается цепь питания нормально возбужденного реле
ОГУР. Через тыловой контакт обесточившегося реле ОГУР и фронтовой контакт реле Г получает питание замыкающее реле 3Р и своим тыловым контактом обрывает цепь первоначального возбуждения регистрирующих реле. Это сделано для того, чтобы длительное
¹ 158592
1(ажатие IBpIllp) òíÎÉ кнопки не вызывало многократного повторения передачи приказа.
По окончании передачи приказа с линейного пункта поступает квитирующий сигнал, ре:e РИ, возбудившись, обрывает цепь блокировки регистрирующих реле, которые, обесточиваясь, обрывают цепь реле ПР, и вся схема приходит в исходное положение готовности к передаче следующего приказа.
Предмет изобретения
1. Устройство кодовой централизации для управления стрелками и сигналами, удаленными от поста управления, содержащее на распорядительном посту для передачи управляющего приказа пульт управления, блок регистрации приказа с наборными и регистрирующими реле, шифратор, передающее устройство, а для приема приказа — приемные устройства, дешифратор, избирательные и исполнительные блоки и контрольные реле; на исполнительном посту для передачи известительного приказа — блоки начинающих и групповых реле, блоки включения шифратора и передающие устройства, а для приема управляющих приказов — приемные устройства, дешифратор, избирательные и исполнительные блоки и регистрирующее реле, отлич ающ е е с я тем, что, с целью устранения искажений формы импульсов и обеспечения безынерционпости образования передаваемых разнополярных импульсов постоянного тока, а также для устранения гальванической связи между линейными цепями и аппаратурой приемных и передающих устройств, на передающем пункте установлены два раздельных формирующих триода и два раздельных импульсных трансформатора, первичные обмотки которых подключены к коллекторам этих триодов, последовательно со вторичными обмотками трансформаторов включены диоды, а на приемном пункте установлены два раздельных трансформатора, в первичные обмотки которых последовательно включены диоды, вторичные обмотки трансформаторов подключены к эмиттерам и базам формирующих триодов.
2. Устройство по и. 1, отл ич а ющееся тем, что, с целью исключения искажения сигнала управления вследствие ошибочного одновременного нажатия двух или более кнопок на аппарате управления и цепь возбуждения регистрирующих реле введены контакты наборных и групповых реле, служащих для контроля возбуждения только одного наборного и группового реле, М 158592 фиг 1
1!- ——
I
1 !
1 !
I !
1
I ! !
I
1
I
I
1
I
I ! ! !
I
Распорядитепьньи пункт
J!
I ! аи кен- 1. едена Репе j
"1
1 кую кен-1 рол скрепе испцлнитепьнь и Пункт ъ J
¹ 158592 — 6
dã г а А R !
ГУР
