Реферат



Изобретение относится к лесохозяйственному машиностроению, может быть использовано в лесопосадочных машинах для высадки черенков, сеянцев и саженцев с открытой и закрытой корневой системой. Цель изобретения - улучшение качества заделки кормовых систем без образования кротовин, повышение стабильности хода сошника по глубине, уменьшение забиваний древесными включениями и снижение лобового сопротивления. Сошник содержит пластинчатый нож 1 и две боковины 2, соединенные между собой днищем 3, верхней присоединительной плитой 4 и внутренней распорной пластиной 5. Присоединительная плита 4 и привалочная плоскость 7 выполнены с отрицательным наклоном к горизонту. Боковины имеют вогнутоотвальные поверхности по всей длине и каждая из них установлена под углом атаки α к направлению движения, при этом задние обрезы боковин вверху выполнены на большем удалении L от точек контакта с пластинчатым ножом, чем внизу. При движении машины пластинчатый нож 1 и черенковый нож 6 производят разрезание почвы, образуя узкую щель. Боковины 2 подрезают почвенные пласты снизу, поднимают вверх и устанавливают на ребро, образуя посадочную щель. После прохода сошника и высадки посадочного материала в открытую посадочную щель почвенные пласты под действием собственного веса и давления движущихся сзади прикатывающих катков укладываются на прежнее место без образования кротовин по следу посадочной щели.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 А O l С 11/02

Г

1"::

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHGMV СВИДЕТЕЛЬСТВУ юг.1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4299218/30-15 (22) 01.09.87 (46) 23.08.90. Бюл. № 31 (71) Кировский завод почвообрабатывающих машин и Кировская государственная зональная машинно-испытательная станция (72) Н. И. Русских, С. Д. Мерзляков и Ю. И. Мамаев (53) 631.33.024 (088.8) (56) Авторское свидетельство СССР № 382373, кл. А 01 С 7/20, 1972.

Авторское свидетельство СССР № 457441, кл. А 01 С 7/20, 1973.

„„SU„„1586562 А 1

2 (54) СОШНИК К ЛЕСОПОСАДОЧНОЙ

МАШИНЕ (57) Изобретение относится к лесохозяйственному машиностроению, может быть использовано в лесопосадочных машинах для высадки черенков, сеянцев и саженцев с открытой и закрытой корневой системой.

Цель изобретения — улучшение качества заделки кормовых систем без образования кротовин, повышение стабильности хода сошника по глубине, уменьшение забиваний древесными включениями и снижение лобового

1586562

1О

55 сопротивления. Сошник содержит пластинчатый нож 1 и две боковины 2, соединенные между собой днищем 3, верхней при, соединительной плитой 4 и внутренней распорной пластиной 5. Присоединительная плита 4 и привалочная плоскость выполнены с отрицательным наклоном к горизонту.

Боковины имеют вогнуто-отвальные поверхности по всей длине и каждая из них установлена под углом атаки а к направлению движения, при этом задние обрезы боковин вверху выполнены на большем удалении 1 от точек контакта с пластинчатым

Изобретение относится к лесохозяйственному машиностроению, может быть использовано в лесопосадочных машинах для высад-! ки черенков, сеянцев и саженцев с открытой и закрытой корневой системой.

Цель изобретения — улучшение качества заделки корневых систем без образования кротовин, повышение стабильности хода сошника по глубине, уменьшение забиваний древесными включениями и снижение лобового сопротивления.

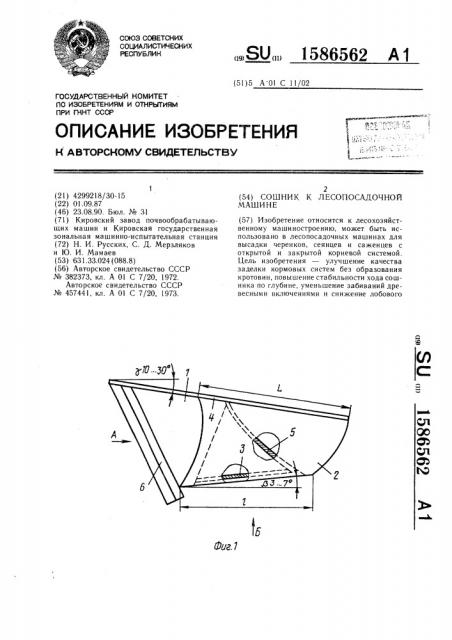

На фиг. 1 изображен сошник, вид сбоку; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 1.

Сошник содержит пластинчатый нож 1 и боковины 2, соединенные между собой днищем 3, верхней присоединительной плитой 4 и внутренней распорной пластиной 5.

Пластинчатый нож 1 имеет плоскую или клиновидную форму, передняя часть его может быть оснащена более толстым сменным черенковым ножом 6, имеющим заточку режущей кромки. Боковины 2 имеют по всей длине вогнуто-отвальные поверхности относительно ножа 1, установлены под углом атаки и> 5 — 15 . При этом угол атаки верхнего обреза боковин больше угла атаки я„ нижнего обреза боковин.

Верхняя часть заднего обреза выступает над нижней частью заднего обреза боковин и расположена от линии контакта боковин 2 с ножом 1 на расстоянии большем, чем расстояние 1 нижней части заднего обреза, кроме того, верхняя часть заднего обреза расположена на расстоянии В от оси симметрии сошника большем, чем расстояние b нижней части заднего обреза боковин от оси симметрии.

Выполнение боковин в виде вогнутоотвальных поверхностей, установленных под углом атаки к ножу, а верхних частей задних обрезов — вытупаюших над нижними частямн, позволяет повысить плотность заделки корневой системы посредством исключения давления прикатывающих катков на стенки сошника, облегчать сходы сошника с пре20

45 ножом, чем внизу. При движении машины пластинчатый нож 1 и черенковый нож 6 производят разрезание почвы, образуя узкую щель. Боковины 2 подрезают почвенные пласты снизу, поднимают вверх и устанавливают на ребро, образуя посадочную щель. После прохода сошника и высадки посадочного материала в открытую посадочную щель почвенные пласты под действием собственного веса и давления движущихся сзади прикатываюших катков укладываются на прежнее место без образования кротовин по следу посадочной щели. 3 ил. пятствия, поднимать почвенные пласты на ребро, не оборачивая их, а также исключать забивание сошника и снижать его лобовое сопротивление.

Нижние края боковин 2 и днища 3 относительно горизонта имеют задний угол резания р 3 — 7 . Угол р обеспечивает быстрое заглубление сошника после преодоления препятствий, чем достигается более высокая стабильность хода по глубине. Нижние кромки боковин 2 могут быть оснащены сменными лемехами (не показано). Присоединительная плита 4 служит для крепления сошника к раме машины, в связи с чем имеет несколько рядов присоединительных отверстий. Присоединительная плита 4 и верхняя привалочная плоскость 7 боковин выполнены с отрицательным углом наклона к горизонту в пределах 7 10 — 30, который позволяет повысить стабильность хода сошника из-за постоянной опоры его на почвенные пласты.

При движении машины пластинчатый нож 1 и черенковый нож 6 производят разрезание почвы, образуя узкую щель. Боковины 2 подрезают почвенные пласты снизу, поднимают вверх и устанавливают на ребро, образуя посадочную щель. После прохода сошника и высадки посадочного материала в открытую посадочную щель почвенные пласты под действием собственного веса и давления движущихся сзади прикатывающих катков укладываются на прежнее. место беэ образования кротовин по следу посадочной щели.

Формула изобретения

Сошник к лесопосадочной машине, содержащий пластинчатый нож и две боковины, соединенные между собой днищем, верхней присоединительной плитой и внутренней распорной пластиной, отличающийся тем, что, с целью улучшения качества заделки корневых систем без образования кротовин, повышения стабильности хода сошника по глубине, уменьшения забиваний и снижения тягового

1586562

Фиг.2

Фиг. 3
