Устройство для очистки скребков навозоуборочного транспортера

Устройство для очистки скребков навозоуборочного транспортера

Иллюстрации

Показать все

Реферат



Изобретение относится к механизации трудоемких процессов в животноводстве и обеспечивает расширение области применения за счет осуществления очистки скребков от соломистого навоза. Устройство содержит скрепер 4 из эластичного материала, на котором закреплены выполненные в виде вычесывающей гребенки упругие очищающие пальцы 3. Скрепер совершает колебательное движение вдоль верхней поверхности скребка от подпружиненного двуплечего рычага 10, взаимодействующего с поверхностью полого эластичного шара 8, который сообщен с пневмопульсатором 7. Одновременно электромагнитным распределителем 19 осуществляется пульсирующая подача жидкости в трубчатый распылитель 6, который орошает сбрасываемый в бункер 1 соломистый навоз, отделенный от скребка, повышая при этом эффективность очистки последнего. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (5I ) 5 А 01 К 1/01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (2!) 4398352/30-15 (22) 25.03.88 (46) 23.08.90. Бюл. № 31 (71) Ташкентскик институт инженеров ирригации и механизации сельского хозяйства (72) О. В. Лебедев, И. А. Аширбеков и Ж. Ж. Утемуратов (53) 631.22.018 (088.8) (56) Авторское свидетельство СССР № 1232190, кл. А 01 К 1/О!, 1984.

Авторское свидетельство СССР № 1436953, кл. А 01 К 1/01, 1987. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ

СКРЕБКОВ НАВОЗОУБОРОЧНОГО ТРАНСГ1 ОРТЕРА (57) Изобретение относится к механизации трудоемких процессов в животноводстве и обеспечивает расширение области приме„„gg„„1 5S6633

2 нения за счет осуществления очистки скребков от соломистого навоза. Устройство содержит скрепер 4 из эластичного материала, на котором закреплены выполненные в виде вычесывающей гребенки упругие очищающие пальцы 3. Скрепер совершает колебательное движение вдоль верхней поверхности скребка от подпружиненного двуплечего рычага 10, взаимодействующего с поверхностью полого эластичного шара 8, который сообщен с пневмопульсатором 7. Одновременно электромагнитным распределителем

18 осуществляется пульсирующая подача жидкости в трубчатый распылитель 6, который орошает сбрасываемый в бункер 1 соломистый навоз, отделенный от скребка, повышая при этом эффективность очистки последнего. 2 з. п. ф-лы, 2 ил.

1586633

Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к устройствам для очистки скребков навозоуборочного транспортера.

Цель изобретения — расширение области

5 применения за счет обеспечения очистки скребков от соломистого навоза.

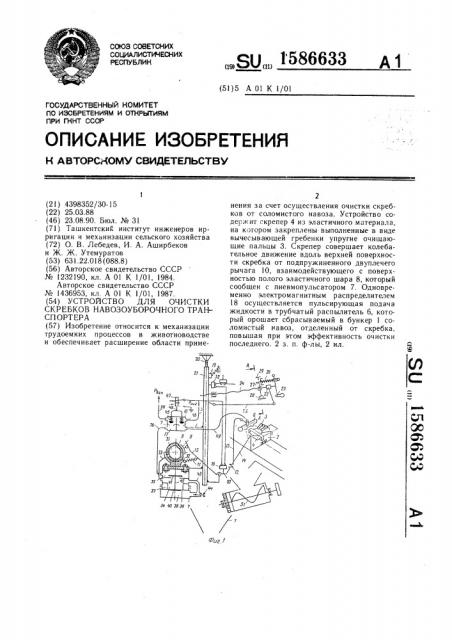

На фиг. 1 изображено устройство для очистки скребков навозоуборочного транспортера, общий вид; на фиг. 2 — — разрез А-А на фиг. l.

1О

Устройство содержит консольно установ ленные в зоне сбросного бункера 1 над скреб ками 2 навозоуборочного транспортера с воз можностью взаимодействия с ними упругие очищающие пальцы 3, которые выполнены в виде вычесывающей гребенки. Последняя . закреплена на скрепере 4 из эластичного материала, расположенном поперек направления движения скребков и взаимодействующем с ними. Пальцы 3 сблокированы посредством управляющего узла с гидро системой 5, имеющей трубчатый распылитель 6 для орошения сбрасываемого навоза.

Управляющий узел выполнен в виде сообщенного с пневмопульсатором 7 полого эластичного шара 8, контактирующего своей наружной поверхностью с нажимным элементом 9, и двуплечего рычага 10, подпружиненного пружинами 11 и 12. При этом плечо 13 рычага 10 связано с нажимным элементом 9, а плечо 14 соединено со скрепером 4 и при помощи кронштейна 15 с трубчатым распылителем 6. Плечо 14 установлено с возможностью замыкания контактов 16 включения электромагнитных распределителей 17 и 18 соответственно пневмопульсатора 7 и гидросистемы 5. Управляющий узел выполнен с имеющим односторонний подпружиненный упор 19 поворотным на шарнире 20 несущим стержнем 21, на котором смонтирован пульсатор, полый шар. электромагнитные распределители и двуплечий рычаг. Управляющий узел снабжен меха40 низмом перевода в рабочее положение несущего стержня, который выполнен в виде винтовой передачи, гайка?2 которой посредством системы рычагов 23 связана с несущим стержнем 21, а на ее винте 24 закреплен штурвал 25 с подпружиненным пружиной 26 45 фиксатором 27. При этом на кронштейне 28 установлен неподвижный диск 29, имеющий расположенные по окружности ответные отверстия 30 для фиксатора 27. Внутри шара 8 создается полость 31 переменного объема. Шар своей нижней поверхностью опирается на фигурный обод 32. Полость 3! сообщена через калиброванное отверстие в шаре и ободе и вакуум-провод 33 с камерой 34 переменного пневмопул ьсатора 7.

Камера 35 постоянного разрежения пневмопульсатора соединена через вакуум-провод

36 с распределителем 17, камера 37 сообщена с атмосферой, а управляющая камера 38 расположена над мембраной 39, которая снабжена клапанами 40 и 41, сблокированными при помощи штока 42. Управляющая камера сообщена с камерой переменного разрежения через канал 43 малого сечения, регулируемого винтом 44 для изменения частоты пульсаций от 45 до 60 в минуту. Привод подпружиненных клапанов 45 и 46 соответственно распределителей 17 и 18 осуществляется от электромагнита 47, шток 48 которого связан с этими клапанами, подключенного к электрической цепи контактов 16.

Причем распределитель 18 сообщен с помощью подводящей трубки 49 с трубчатым распылителем 6, а также подключен к гидросистеме 5. К распределителю 17 подключен вакуум-провод 50.

Устройство снабжено измельчителем 51 соломистых включений, который установлен перед сбросным бункером 1 с возможностьЬ подвода в зону очистки скребков 2. Исходное замыкание электрической цепи осуществляется выключателем 52 в момент перевода стержня 21 в рабочее положение.

Устройство раоотает следующим образом.

При касании очередным скребком 2 навозоуборочного транспортера скрепера 4 создается момент, поворачивающий двуплечий рычаг 10 против часовой стрелки. При этом плечом 14 двуплечего рычага замыкаются контакты 16 электрической цепи и штоком 48 электромагнита 47 открываются клапаны 45 и 46 распределителей 17 и 18. При открытия клапана 45 по вакуум-проводам 50 и 33 разрежение посгупает в камеру 35 постоянного разрежения пневмопульсатора 7, в результате клапан 41 мембраны 39 быстро поднимается и разрежение через открытый клапан 41 поступает в камеру 34 переменного разрежения, а затем по вакуум-проводу 33 в полость 31 эластичного шара 8. Одновременно при помощи винта 44 осуществляется регулировка на заданную частоту пульсаций в соответствии с режимом перемещения скребков навозоуборочного транспортера.

При создании внутри эластичного шара вакуума последний сплющивается и KGHTBKтирующий с ним нажимной элемент 9 побуждает двуплечий рычаг к дальнейшему перемещению против часовой стрелки. При последующем создании пневмопульсатором в полости 31 эластичного шара атмосферного давления он под действием упругих сил распрямляется до исходного объема, побуждая двуплечий рычаг к повороту по асовой стрелке: В результате эластичный скрепер и закрепленные на нем пальцы 3 при прохождении мимо них скребка навозоуборочного транспортера совершают колебательное движение вдоль верхней плоскости скребка поперек направления его движения, обеспечивая интенсивную о истку егG от налипшего соломистого навоза и сбрасывание его в измельчитель 51, откуда он поступает

1586633

Формула изобретения

Составитель А. Нефедов

Редактор О. Юрковецкая Техред А. Кравчук Корректор М. Пожо

Заказ 2377 Тираж 445 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при! КНТ СССР

1!3035, Москва, Ж вЂ” 35, Раушская наб.. д. 45

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. 101 в сбросный бункер 1 для дальнейшей переработки. Одновременно с открытием клапана 45 каждый раз открывается клапан 46 распределителя 18, обеспечивая пульсирующую подачу жидкости в трубчатый распылитель 6, который орошает сбрасываемый навоз мелкими капельными струйками, повышая при этом эффективность очистки скребка в целом.

l. Устройство для очистки скребков навозоуборочного транспортера, содержащее консольно установленные в зоне сбросного бункера над скребками с возможностью взаимодействия с ними упругие очищающие пальцы, которые сблокированы посредством

Управляющего узла с гидросистемой, имеющей трубчатый распылитель для орошения сбрасываемого навоза, отличаюшееся тем, 20 что, с целью расширения области применения за счет обеспечения очистки скребков от соломистого навоза, очищаю цие пальцы выполнены в виде вычесывающей гребенки, которая закреплена на скрепере из эластичного материала, расположенном поперек направления движения скребка и взаимо6 действующем с последними, а управляющий узел — в виде сообщенного с пневмопульсатором полого эластичного шара, контактирующего своей наружной поверхностью с нажимным элементом, который связан с одним из плеч подпружиненного двуплечего рычага, другое плечо которого соединено с упомянутым скоепером и трубчатым распылителем и установлено с возможностью замыкания контактов включения электромагнитных распределителей пневмопульсатора и гидросистемы.

2. Устройство по п. 1, отличающееся ем, что управляющий узел снабжен имеющим односторонний упор и механизм перевода в рабочее положение несущим стержнем, .1а котором смонтированы пульсатор, полый шар, электромагнитные распределители и двуплечий рычаг.

3. Устройство по п. 2, отличающееся тем, что механизм перевода в рабочее положение несу,11зго с-.ержня выполнен в виде винтовой переда ..и, "àéêà которой посредством системы рычагов связана с несущим стержнем, и закрепленного на винте передачи штурвала с подпружиненным фиксатором, установленным с возможностью размещения в расположенных по окружности неподвижного диска отверстиях.
