Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - повышение эффективности использования площади пастбища. Групповая привязь для животных содержит раму 1 с полозьями 5, расстояние между которыми не больше расстояния между двумя смежными стойками 2 одного ряда. Стойки 2 в соседних рядах смещены относительно друг друга на длину поводка. Поводок состоит из жесткой и гибкой частей 6 и 7 и прикреплен к стойке 2 шарниром 4. Длина жесткой части 6 поводка не меньше четверти расстояния между стойками 1. Длина гибкой части 7 поводка не больше высоты стойки 2. Имеются также дополнительные поводки, жесткая часть 9 которых прикреплена к шарниру 4 диаметрально жесткой части 6 основного поводка. Животные привязываются попарно к концам гибких частей 6, 9 поводков, за счет чего достигается максимальное использование площади поедаемого корма с пастбища. При необходимости рама 1 на полозьях 5 буксируется на новое место выпаса. 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСГ1УБЛИН (51)5 А 01 К 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСИОМУ СВИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

{21) 4499027/31-15 (22) 28.10.88 (46) 23.08.90. Бюл. № 31 (71) Херсонский сельскохозяйственный институт им. А. Д. Цюрупы (72) А. H. Микитас и В. И. Арнаутов (53) 636.083.32 (088.8) (56) Авторское свидетельство СССР № 99729, кл. А 01 К 15/00, 1954.

Патент ФРГ № 920625, кл. 45 Н 1, 1954. (54) ГРУППОВАЯ ПРИВЯЗЬ ДЛЯ ЖИВОТНЬ1Х (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение эффективности использования площади пастбища. Групповая привязь для животных содержит раму 1 с полозьями 5, расстояния между которымн не больше расстояния

„„SU„„1586634 А 1 между двумя смежными стойками 2 одного ряда. Стойки 2 в соседних рядах смещены относительно друг друга на длину поводка.

Поводок состоит из жесткой и гибкой частей 6 и 7 и прикреплен к стойке 2 шарниром 4. Длина жесткой части 6 поводка не меньше четверти расстояния между стойками 1. Длина гибкой части 7 поводка не больше высоты стойки 2. Имеются также дополнительные поводки, жесткая часть 9 которых прикреплена к шарниру 4 диаметрально жесткой части 6 основного поводка. Животные привязываются попарно к концам гибких частей 6, 9 поводков, за счет чего достигается максимальное использование площади поедаемого корма с пастбища. При необходимости рама 1 на по- д лозьях 5 буксируется на новое место выпаса. 1 з.п. ф-лы, 3 ил.

Изобретение относится к сельскому хо зяйству, в частности к устройствам для группового привязывания животных при выпасе на пастбищах.

Цель изобретения — повышение эффективности использования площади пастбища.

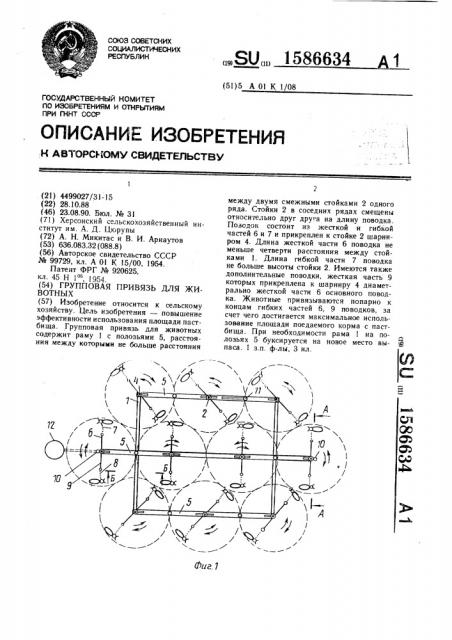

На фиг, 1 изображена групповая привязь для животных, вид сверху; на фиг. 2— разрез А-А на фиг. 1; на фиг. 3 — разрез

Б-Б на фиг. 1.

1О

Групповая привязь для животных содер, жит раму I с установленными на ней параллельными рядами стойками 2 и ошей. ники 3, прикрепленные посредством поводков к шарнирам 4, закрепленным на стойках 2, расстояние между которыми в од- 15 ном ряду в два раза больше длины поводка. Рама 1 снабжена полозьями 5, расстояние между которыми не больше расстояния между двумя смежными стойками 2 одного ряда. Стойки 2 в соседних рядах смещены одна относительно другой на длину поводка. Каждый поводок выполнен из жесткой и гибкой частей 6 и 7. Шарнир 4 жестко прикреплен к верхнему концу стойки 2, длина жесткой части 6 поводка не меньше четверти расстояния между стойками 2. Длина гибкой части 7 поводка не больше высоты стойки 2. Каждая стойка 2 снабжена дополнительным поводком с гибкой и жесткой частями 8 и 9, последняя из которых жестко скреплена с шарниром 4 и расположена диаметрально жесткой части 6 основного поводка. Групповая привязь для животных имеет также буксировочное устройство 10, посредством которого она прикрепляется при транспор. тировании с места на место к тяговому средству, например трактору. На раме 1 установлены поилки 11, питаемые из резервуара 12.

Групповую привязь для животных используют следующим образом.

Трактором групповую привязь на полозьях 5 доставляют на пастбище к месту ./

", / л

I

o a

/ выпаса. Подобранные по массе, размерам, нраву и другим признакам животные, например бычки, привязываемые попарно к свободным концам гибких частей поводков и получают возможность свободного перемещения в пределах окружности радиусом, равным длине поводка. При полном поедании корма в данной зоне выпаса групповая привязь трактором перетаскивается на новое место и вместе с привязью соответственно перемещаются и животные. Резервуар 12 перевозится отдельно и присоединяется к поильной системе посредством гибкого шланга.

Формула изобретения

1. Групповая привязь для животных, содержащая раму с установленными на ней параллельными рядами стойками и ошейники, прикрепленные посредством поводков к шарнирам, закрепленным на стойках, расстояние между которым в одном ряду в два раза больше длины поводка, отличающаяся тем, что, с целью повышения эффективности использования площади пастбища, рама снабжена полозьями, расстояние между которыми не больше расстояния между двумя смежными стойками одного ряда, причем стойки в соседних рядах смещены одна относительно другой на длину поводка.

2. Привязь по п. 1, отличающаяся тем, что каждый поводок выполнен из жесткой и гибкой частей, а шарнир жестко прикреплен к верхнему концу стойки, причем длина жесткой части поводка не меньше четверти расстояния между стойками, высота которых не меньше длины гибкой части поводка, а каждая стойка снабжена дополнительным поводком с гибкой. и жесткой частями, последняя из которых жестко скреплена с шарниром и расположена диаметрально жесткой части основного поводка.
