Устройство для измерения сосательных усилий

Устройство для измерения сосательных усилий

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к стоматологии, и может быть использовано в практике врача-стоматолога и педиатра и предназначено для измерения сосательных усилий у детей, в том числе раннего возраста. Цель изобретения - обеспечение измерения сосательных усилий у детей раннего возраста и повышение точности измерения. Устройство для измерения сосательных усилий содержит соску 1 с ограничителем 7, в которой неподвижно закреплена трубка 2, имеющая внутри поршень 3 с возвратной пружиной 4, дистальный конец которой соединен с двумя пластинами 3 жесткости 5, состоящими из двух частей каждая, на стыках которых расположены два тензорезистора 6, включенных по мостовой схеме, причем пластины жесткости неподвижно закреплены в корпусе ограничителя. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

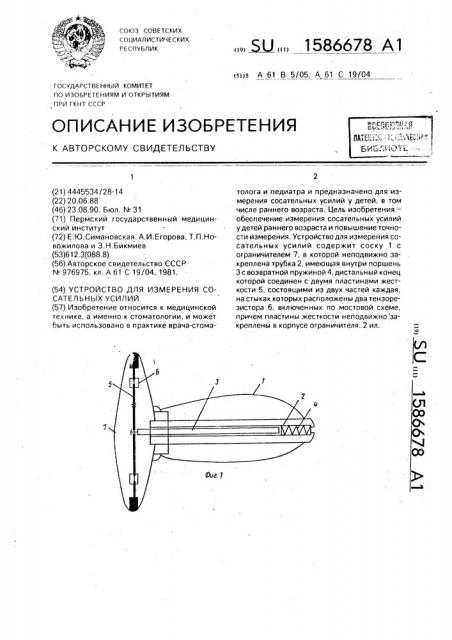

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4445534/28-14 (22) 20.06,88 (46) 23.08,90. Бюл. N. 31 (71) Пермский государственный медицинский институт (72) Е.Ю.Симановская. А.И.Егорова, T.Ï.Новожилова и З.Н.Бикмиев (53)612.3(088.8) (56) Авторское свидетельство СССР

N . 976975, кл. А 61 С 19/04, 1981. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СОСАТЕЛЬНЫХ УСИЛИЙ (57) Изобретение относится к медицинской технике, а именно к стоматологии, и может . быть использовано в практике врача-стома„„Я3„„1586678 А1

s А 61 В 5/05, А 61 С 19/04 толога и педиатра и предназначено для измерения сосательных усилий у детей, в том числе раннего возраста. Цель иэобретения— обеспечение измерения сосательных усилий у детей раннего возраста и повышение точности измерения, Устройство для измерения сосательных усилий содержит соску 1 с ограничителем 7, в которой неподвижно закреплена трубка 2, имеющая внутри поршень

Зс возвратной пружиной 4, дистальный конец которой соединен с двумя пластинами жесткости 5, состоящими из двух частей каждая, на стыках которых расположены два тензорезистора 6, включенных по мостовой схеме, причем пластины жесткости неподвижно закреплены в корпусе ограничителя. 2 ил.

1586678

Составитель А.Новиков

Техред M.Ìîðãåíòàë Корректор В.Гирняк

Редактор Н. Бобкова

Заказ 2379 Тираж 558 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательскии комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к медицинской технике, а именно к стоматологии, и может

ыть использовано в практике врача-стома«олога и педиатра и предназначено для измерения сосательных усилий у детей, в том числе раннего возраста, Цель изобретения — обеспечение измерения сосательных усилий у детей раннего озраста и повышение точности измерения, На фиг. 1 изображен преобразователь, бщий вид; на фиг. 2 — блок-схема устройста.

Преобразователь представляет собой оску 1, внутри которой находится трубка 2, меющая внутри поршень 3 с возвратной ,пружиной 4. Дистальный конец поршня соединен с двумя пластинами 5 жесткости., состоящими из двух частей каждая, На сты,. ках этих частей расположены два тензорези стора 6. Для предотвращения механических повреждений и удобства пользования пла, стины жесткости и тензорезисторы помеще;ны в ограничитель 7.

Устройство для измерения сосательных усилий состоит из преобразователя 8, питающегося от источника 9 постоянного напряжения, модулятора 10, усилителя 11 и демодулятора 12 с блоком 13 питания и регистрирующего прибора 14.

Устройство используют следующим об разом.

При выполнении ребенком сосательных движений поршень 3 (фиг. 1) под действием давления уходит вовнутрь трубки 2 и изгибает пластины 5 жесткости. Тензорезисторы 6, наклеенные на пластины жесткости, деформируют и изменяют свое сопротивле. ние. Происходит разбаланс моста и в линию на вход усилителя 11 (фиг. 2) поступает сигнал, пропорциональный усилию, с которым ребенок сосет соску.

- Сигнал, выдаваемый преобразователем

5 8 (фиг. 2), поступает- на модулятор 10, настроенный на 1 кГц. Промодулированный сигнал усиливается усилителем 11 и поступает на демодулятор 12. В этом каскаде он принимает свою первоначальную форму и

10 знак и поступает на регистрирующий прибор 14, Устройство позволяет, используя врожденный сосательный рефлекс, объективно измерять усилие мышц, участвующих в акте

15 сосания, т.е. зафиксировать интегральные показатели их функционального состояния, что в известной степени является одним из объективных тестов, отражающих общую функциональную активность организма ре20 бенка.

Формула изобретения

Устройство для измерения сосательных усилий, содержащее преобразователь, соединенный с регистрирующим прибором че25 рез усилитель, о т л и ч а ю щ е е с я тем, что, с целью обеспечения измерения сосательных усилий у детей раннего возраста и повышения точности измерения, в нем преобразователь выполнен в виде соски с

30 ограничителем, в которой неподвижно закреплена трубка, имеющая внутри поршень с возвратной пружиной, дистальный конец которого соединен с двумя пластинами жесткости, состоящими иэ двух частей каждая, 35 на стыках которых расположены два тенэорезистора, включенные по мостовой схеме, причем пластины жесткости закреплены внутри ограничителя.
