Лыжи для охоты
Иллюстрации
Реферат
Изобретение относится к конструкции лыж для охоты и позволяет повысить удобство в пользовании посредством того, что каждый направляющий канал 3 выполнен в виде усеченного конуса, боковая поверхность 5 которого выступает над верхней поверхностью плат формы 1. Опорная площадка 4 установлена на верхней поверхности 6 конуса. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)з A 63 С 5/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4496316/30-12 (22) 21.10,88 . (46) 23.08,90. Бюл. N. 31 (72) Ю.Н.Кащеев, В.Е Маркин и А.Н.Чупахин (53) 685.363(088.8) (56) Лыжи "Тайга" ГОСТ 17043-78. (54) ЛЫЖИ ДЛЯ ОХОТЫ
5U 1586731 А1 (57) Изобретение относится к конструкции лыж для охоты и позволяет повысить удобство в пользовании посредством того, что каждый направляющий канал 3 выполнен в виде усеченного конуса, боковая поверхность 5 которого выступает над верхней поверхностью платформы 1. Опорная площадка 4 установлена на верхней поверхности 6 конуса. 1 ил.
1586731 вид, Составитель Ю.Зазера
Редактор Н,Лазаренко Техред М,Моргентал Корректор А.Обручар
Заказ 2382 Тираж 352 Подписное
ВННИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва. Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Изобретение относится к спортивному, инвентарю, а именно к лыжам, Целью изобретения является повышение удобства в пользовании.

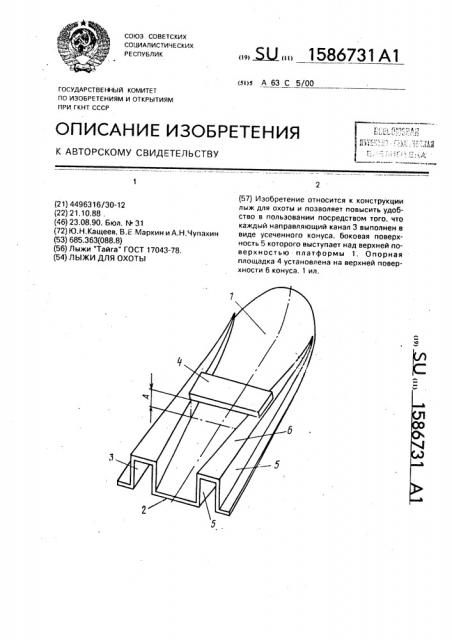

На чертеже изображена лыжа, общий 5
Лыжи для охоты содержат установленную на платформе 1, на скользящей повер, хности 2 которой выполнены продольные 10 направляющие каналы 3, опорную площадку 4 для размещения ног, каждый направляющий канал 3 выполнен в виде усеченного конуса, боковая поверхность 5 которого выступает над верхней поверхностью плат- 15 формы 1, при этом опорная площадка 4 ! установлена на верхней поверхности б конуса, 1 !
Опорная площадка 4 установлена с за- 20 зором А над платформой 1.
Зазор А снижает теплопередачу от ноги лыжника через опорную. площадку 4 платформе 1, что исключает подтаивание снега на скользящей поверхности 2 и, как следствие, его налипание на лыжу, а направляющие каналы 3 препятствуют обратному проскальзыванию лыжи за счет клинового эффекта снежного гребня внутри канавок.
Формула изобретения
Лыжи для охоты, содержащие установленную на платформе, на скользящей поверхности которой выполнены продольные направляющие каналы. опорную площадку для паэмещения ног, о тл и ч а ю щи ес я тем, что, с целью повышения удобства в пользовании, каждый направляющий какал выполнен в виде усеченного конуса с основанием в задней части платформы. боковая поверхность которого выступает над платформой, при этом опорная площадка установлена на платформе с зазором,
