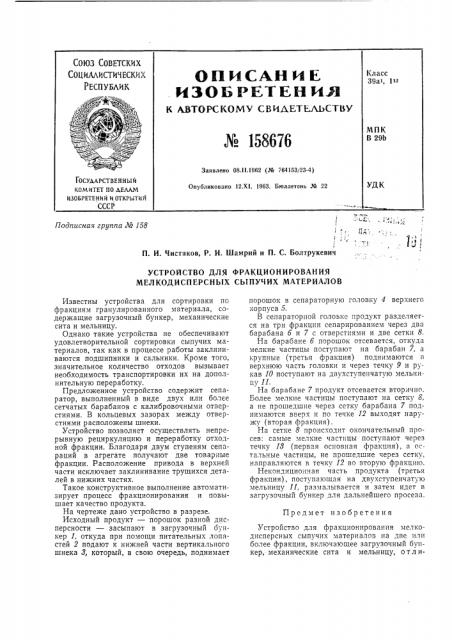

П. И. Чистяков, Р. И. Шамрий и П. С. Болтрукевич

УСТРОЙСТВО ДЛЯ ФРАКЦИОНИРОВАНИЯ

МЕЛКОДИСПЕРСНЪ|Х СЫПУЧИХ МАТЕРИАЛОВ

Известны устройства для сортировки по фракциям гранулированного материала, содержащие загрузочный бункер, механические сита и мельницу.

Однако такие устройства не обеспечивают удовлетворительной сортировки сыпучих материалов, так как в процессе работы заклиниваются подшипники и сальники. Кроме того, значительное количество отходов вызывает необходимость транспортировки их на дополнительную переработку.

Предложенное устройство содержит сепаратор, выполненный в виде двух или более сетчатых барабанов с калибровочными отверстиями. В кольцевых зазорах между отверстиями расположены шнеки.

Устройство позволяет осуществлять непрерывную рециркуляцию и переработку отходной фракции. Благодаря двум ступеням сепараций в агрегате получают две товарные фракции. Расположение привода в верхней части исключает заклинивание трущихся деталей в нижних частях.

Такое конструктивное выполнение автоматизирует процесс фракционирования и повышает качество продукта.

На чертеже дано устройство в разрезе.

Исходный продукт — порошок разной дисперсности — засыпают в загрузочный оункер 1, откуда при помощи питательных лопастей 2 подают к нижней части вертикального шнека 8, который, в свою очередь, поднимает порошок в сепараторную головку 4 верхнего корпуса 5.

В сепараторпой головке продукт разделяется на три фракции сепарированием через два барабана б и 7 с отверстиями и две сетки 8.

На барабане б порошок отсевается, откуда мелкие частицы поступают на барабан 7, а крупные (третья фракция) поднимаются в верхнюю часть головки и через течку 9 и рукав 10 поступают на двухступенчатую мельницу 11.

На барабане 7 продукт отсевается вторично.

Более мелкие частицы поступают на сетку 8, а не прошедшие через сетку барабана 7 поднимаются вверх и по течке 12 выходят наружу (вторая фракция).

На сетке 8 происходит окончательный просев: самые мелкие частицы поступают через течку 18 (первая основная фракция), à остальные частицы, не прошедшие через сетку, направляются в течку 12 во вторую фракцшо.

Некондициончая часть продукта (третья фракция), поступающая на двухступенчатую мельницу 11, размалывается и затем идет в загрузочный бункер для дальнейшего просева.

Предмет изобретения

Устройство для фракционирования мелкодисперсных сыпучих материалов на две или более фракции, включающее загрузочный бункер, механические сита и мельницу, о т л и№ 158676

Составитель Л. Дмитриев

Редактор Л. Герасимова Техред Л. К. Ткаченко Корректор О. Б. Тюрина

Подп. к печ. 5!11 — 64 г. Формат бум. 60 90 /з Объем 0Ä23 изд. л.

3ак. 147/16 Тираж 625 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Цептр, проезд Серова, дом. 4

Типография, пр. Сагунова, 2 ч а ю щ е е с я тем, что, с целью автоматизации просева при одновременном повышении качества продукта, устройство снабжено сепаратором, выполненным в виде размещенных в цилиндрическом корпусе двух или более концентрических сетчатых барабанов с калиброванными отверстиями, в кольцевых зазорах между которыми расположены шнеки.
