Устройство для демонтажа узлов реле

Устройство для демонтажа узлов реле

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию демонтажа узлов реле посредством распайки. Цель изобретения - обеспечение бездефектной отпайки якоря реле. Устройство содержит фиксатор 1, в котором крепится изделие (цоколь) 2 с припаянным к нему якорем 3, закрепленным в фиксаторе 4. Фиксатор 4 удерживается в рабочем положении электромагнитами 5. Температура распайки соединения 10 регистрируется датчиком термопары 12, установленной в графитовом блоке 6. Сигнал от датчика термопары 12 поступает в термоуправляющее устройство 11. После этого от электромагнитов 5 отключается питание и фиксаторы 4 с отпаянным якорем 3 поднимаются в крайнее верхнее положение. Благодаря этому, устройство работает в автоматическом режиме, что исключает влияние субъективных факторов при демонтаже узлов и возможность их деформации. 1 ил.

(a ) (и>

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (saas В 23 К 3/02

ГОСУДАРСТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

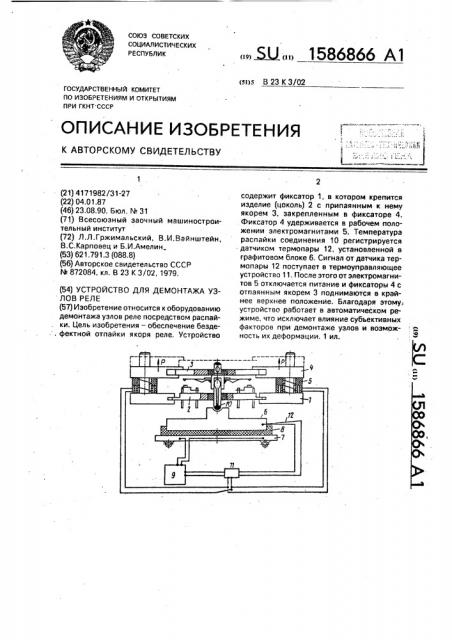

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4171982/31-27 (22) 04.01.87 (46) 23.08,90. Бюл. М 31 (71) Всесоюзный заочный машиностроительный институт (72) Л,Л.Гржимальский, В.И.Вайнштейн, В.С,Карповец и Б,И.Амелин (53) 621.791.3 (088,8) (56) Авторское свидетельство СССР

hh 872084, кл. В 23 К 3/02, 1979. (54) УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА УЗЛОВ РЕЛЕ (57) Изобретение относится к оборудованию демонтажа узлов реле посредством распайки. Цель изобретения — обеспечение безде, фектной отпайки якоря реле. Устройство содержит фиксатор 1, в котором крепится иэделие (цоколь) 2 с припаянным к нему якорем 3, закрепленным в фиксаторе 4.

Фиксатор 4 удерживается в рабочем положении электромагнитами 5. Температура распайки соединения 10 регистрируется датчиком термопары 12, установленной в графитовом блоке 6. Сигнал от датчика термопары 12 поступает в термоуправляющее устройство 11. После этого от электромагнитов 5 отключается питание и фиксаторы 4 с отпаянным якорем 3 поднимаются в крайнее верхнее положение. Благодаря этому; устройство работает в автоматическом режиме, что исключает влияние субъективных факторов при демонтаже узлов и возможность их деформации. 1 ил.

1586866

Составитель Е.Хохринэ

Техред М.Моргентэл Корректор С, Шекмар

Редактор И.Шулла

Заказ 2388 Тираж 647 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4(5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к технологическому оборудованию производства реле, Цель изобретения — расширение функциональных возможностей путем обеспечения беэдефектной отпайки якоря реле.

На чертеже представлена схема устройства.

В нижней части фиксатора 1 крепят иэделие 2 (цоколь) с припаянным к нему якорем 3, закрепленным в верхней части подвижного фиксатора 4, Фиксатор 4 удерживается в рабочем положении электромагнитами 5. Устройство снабжено графита вым аккумулятором 6 тепла, установленным на охлэждаемом индукторе 7 через изолятор 8.

Питание индуктора 7 осуществляется от генератора 9 повышенной частоты, регулирование температуры распайки соединений

10обеспечивается термоуправляющим прибором 11 от датчика 12 (термопары).

Устройство работает следующим образом.

Цоколь 2 реле с впаянным якорем 3 устанавливают в фиксаторы 1 и 4, затем подается напряжение от генератора 9 повышенной частоты на охлаждаемый индуктор . 7, на котором через изолирующую прокладку 8 установлен графитовый аккумулятор 6 тепла. После нагрева до температуры полного расплавления всех мест соединений 10 подается сигнал от датчика 12 (термопары) на термоуправляющий прибор 11, команда которого поступает на электромагнитные зажимы — держатели 5 (отключается их питание), тогда усилие сжатых пружин отбрасывает подвижные фиксаторы 4 по направляющим и, таким образом, отпаянный якорь 3 оказывается в крайнем верхнем положении. Затем из фиксаторов 1 и 4 устройства удаляют якорь 3 и цоколь 2, устанавливают другой пряный узел, подают питание на электромагнитные зажимы и технологические переходы операции распайки повторяются, 5 В предлагаемом устройстве может быть использован генератор повышенной частоты ВЧИЧ-10 и ВЧТЗ-4, а в качестве нагревателя для распайки наряду с графитовым аккумулятором с целью предотвращения

10 окисления выпаеваемых элементов опробована ванночка с расплавом соли, состав которой выбирают в зависимости от температуры полного расплавления реле припоя.

15 Предлагаемое устройство позволяет производи ь разъем якорей с цоколями без деформаций элементов, а также возможно повторное использование якорей при сборке приборов, 20

Формула изобретения

Устройство для демонтажа узлов реле, содержащее смонтированные на основании нагреватель, подпружиненные фиксаторы, 25 направляющие стержни, термоуправляющее устройство с электромагнитами, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем обеспечения бездефектной отпайки якоря реле, 30 оно оснащено дополнительными фиксаторами, закрепленными на направляющих, нап равля ющие установлены перпендикулярно плоскости основания, основные фиксаторы установлены с возможностью

35 перемещения относительно продольной оси направляющих стержней, электромагниты смонтированы коэксиально направляющим, пружины основных фиксаторов размещены на направляющих между основ40 ными и дополнительными фиксаторами.
