Система вентиляции судового помещения

Система вентиляции судового помещения

Иллюстрации

Показать все

Реферат



Изобретение относится к судостроению, в частности к управлению системами судовой вентиляции. Целью изобретения является расширение функциональных возможностей системы. Система содержит параллельно соединенные вентиляционные каналы подключенные к судовому помещению 1. В каждом из каналов размещены вентиляторы 6 и 7, захлопки, воздухоохладители с клапанами охлаждения. Клапаны и захлопки управляются посредством электропневмораспределителей, а вентиляторы 6 и 7 - посредством магнитных пускателей. В судовом помещении 1 размещены два сигнализатора температуры, каждый из которых имеет два замыкающихся контакта 15, 18, 22, 25 на разные установки. Система содержит переключатель 14 с положениями "Вентилятор" 6, нейтраль "Вентилятор" 7, элементы ИЛИ 19, 30, 17, 29, 24, 20, И 26, триггеры 21 и 27 и элемент "Задержка" 28, посредством которых формируются сигналы включения одного из вентиляторов, захлопок и клапанов охлаждения при верхнем пределе температуры и отключения их при нижнем пределе температуры в судовом помещении 1. При самопроизвольной остановке одного из вентиляторов формируется сигнал на включение резервного вентилятора и соответствующих захлопок и клапана охлаждения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4458130/40-11 (22) 11.07.88 (46) 23.08.90. Бюл. № 31 (72) Е. Л. Антонова, А. А. Журавлев и Г. В. Смирнов (53) 629.12.011.516 (088.8) (56) Артюхов В. Л. и др. Централизованное управление судовыми системами.— Л.: Судостроение, 1976, с. 113 — 116. (54) СИСТЕМА . ВЕНТИЛЯЦИИ СУДОВОГО ПОМЕЩЕНИЯ (57) Изобретение относится к судостроению, в частности к управлению системами судовой вентиляции. Целью изобретения является расширение функциональных возможностей системы. Система содержит параллельно соединенные вентиляционные каналы подкл ючен н ые к судов ому помещению. В каждом из каналов размещены вентиляторы 6 и 7, захлопки, воздухоохладители с кла,.SU„„1586958 A 1 (51)5 В 63 1 2/12

2 панами охлаждения. Клапаны и захлопки управляются посредством электропневмораспределителей, а вентиляторы 6 и 7 посредством магнитных пускателей. В судовом помещении размещены два сигнализатора температуры, каждый из которых имеет два замыкающих контакта 15, 18, 22, 25 на разные установки. Система содержит переключатель 14 с положениями «Вентилятор»

6 — нейтраль — Вентилятор 7», элементы

ИЛИ 19, 30, 7, 29, 24, 20, И 26, ТРИГГЕР 21 и 27 и ЗАДЕРЖКА 28, посредством которых формируются сигналы включения одного из вентиляторов, захлопок и клапанов охлаждения при верхнем пределе температуры и отключения их при нижнем пределе температуры в судовом помещении. При самопроизвольной остановке одного из вентиляторов формируется сигнал на включение резервного вентилятора и соответствующих захлопок и клапана охлаждения. 2 ил.

1586958

Изобретение относится к судостроению, в частности к управлению системами судовой вентиляции.

Целью изобретения является расширение функциональных возможностей системы.

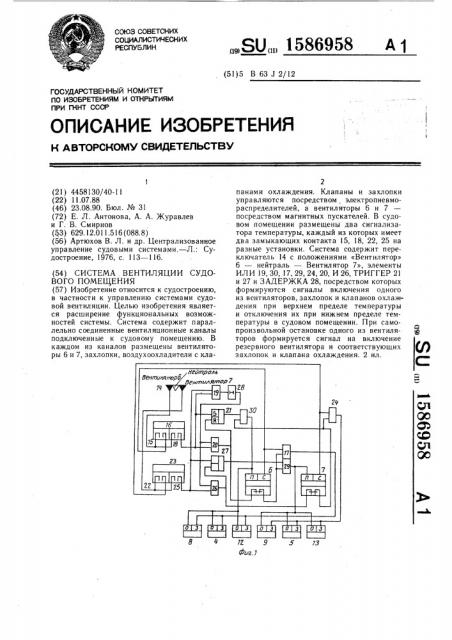

На фиг. 1 приведена электрическая схема системы; на фиг. 2 — схема вентиляционного канала судового помещения.

Система вентиляции судового помещения 1 с кольцевым вентиляционным каналом, состоящим из двух параллельно соединенных трубопроводов 2 и 3, в каждом из которых размещены последовательно захлопки 4 и 5, вентиляторы 6 и 7, захлопки 8 и 9, воздухоохладители 10 и 11 с клапанами 12 и 13 охлаждения.

Система содержит также переключатель 14 с положениями «Вентилятор 6 — нейтраль — вентилятор 7», выход положения вентилятор 6 которого соединен через замыкающий контакт 15 сигнализатора 16 температуры с входом «Стоп» магнитного пускателя первого вентилятора 6 и через элемент ИЛИ 17 с входом «Закрыть» электропневмораспределителей захлопок 8 и 4 и клапана 12 охлаждения, а через замыкающий контакт 18 сигнализатора 16 температуры соединен с первыми входами элементов ИЛИ

19 и 20 и прямым входом S элемента ТРИГГЕР 21. Выход вентилятор 7 переключателя 14 соединен через замыкающий контакт

22 сигнализатора температуры 23 с входом

«Стоп» магнитного пускателя вентилятора 7 и через элемент ИЛИ 24 с входами «Закрыть» электропневмораспределителей захлопок 9 и 5, и клапана 13 охлаждения, а через замыкающий контакт 25 сигнализатора 23 температуры соединен с первым входом элемента И 26, вторым входом элемента ИЛИ

19 и прямым входом S элемента ТРИГГЕР 27, Выход элемента ИЛИ 19 через элемент

ЗАДЕРЖКА 28 подключен к вторым входам элементов И 20 и 26. Выход элемента И 20 соединен с запрещающим входом R элемента

ТРИГГЕР 21 и через размыкающий контакт магнитного пускателя вентилятора 6 подключен к первому входу элемента ИЛИ 29 и первому входу элемента ИЛИ 17. Выход элемента И 26 соединен с запрещающим входом R элемента ТРИГГЕР 27 и через размыкающий контакт магнитного пускателя вентилятора 7 — с первым входом элемента ИЛИ 30 и вторым входом элемента

ИЛИ 24. Выход элемента ТРИГГЕР 21 подключен через элемент ИЛИ 30 к входу

«Пуск» магнитного пускателя вентилятора 6 и входам «Открыть» электропневмораспределителей захлопок 8 и 4 и клапана 12 охлаждения. Выход элемента ТРИГГЕР 27 подключен через элемент ИЛИ 29 с входом

«Пуск» магнитного пускателя вентилятора 7 и входами «Открыть» электропневмораспределителей захлопок 9 и 5 и клапана 1 охлажденияя.

В системе для упрощения указан однополюсный принцип управления, т. е. управ о

55 ление одним полюсом источника питания, второй полюс питания непосредственно может быть подключен на импульсные реле магнитных пускателей вентиляторов 6 и 7 и на один из выводов электромагнитов электропневмораспределителей захлопок 8, 4, 9 и 5 клапанов 12 и 13 охлаждения.

Система работает следующим образом.

При подаче электропитания и нахождения переключателя 14 в положении «Нейтраль» никаких срабатываний не происходит.

При установке переключателя 14 в положение, например, «Вентилятор 6», также никаких включений не происходит. Если в судовом помещении температура повысится выше установленного предела, то в сигнализаторе 16 температуры срабатывает замыкающи и контакт 18, через кот ор ый проходит сигнал и поступает через прямой вход S элемента ТРИГГЕР 21, через элемент ИЛИ

30 на вход «Пуск» магнитного пускателя вентилятора 6 и входы «Открыть» электропневмораспределителей захлопок 8 и 4 и клапана 12 охлаждения, одновременно сигнал поступит на первый вход элемента И 20, а через элемент ИЛИ 19, через элемент

ЗАДЕРЖКА 28 на вторые входы элементов

И 20 и 26. Происходит пуск вентилятора 6, открытие захлопок 8 и 4 и клапана 12 охлаждения. Судовое помещение вентилкруется по замкнутому циклу с охлаждением вдуваемого воздуха, т. е. производится съем тепла.

Если вентилятор 6 по какой-то причине не запускается в течение, например, . 2 — 3 с, то с выхода элемента И 20, на второй вход которого поступает сигнал на 2 — 3 с позже, чем на первый вход, снимается сигнал, который проходит через замкнутый контакт магнитного пускателя вентилятора 6, через элемент ИЛИ 17 поступает на вход «Закрыть» электропневмораспределителей захлопок 8 и 4 и клапана 12 охлаждения, а через элемент ИЛИ 29 — на вход «Пуск» магнитного пускателя вентилятора 7 и входы «Открыть» электропневмораспределителей захлопок 9 и 5 и клапана 13 охлаждения, с выхода элемента И 20 сигнал поступает на запрещающий вход R элемента ТРИГГЕР 21, который прекращает выдачу сигнала со свое-о выхода.

Вентилятор 7 запускается, захлопки 9 и 5 и клапан 13 открываются, а захлопки 8 и 4 и клапан 12 закрываются. Судовое псмещение вентилируется по замкнутому циклу так же, как и при работе вентилятора 6. Рассматривают случай, когда вентилятор 6 срабатывает и вентилирует судовое псмещение 1. Вдуваемый охлажденный воздух понижает температуру в указанном помещении и сигнализатор 16 температуры вначале размыкает контакт 18, а при нижнем пределе температуры замыкает замыкающий контакт 25. Сигнал проходит через контакт 15 на вход «Стоп» магнитного пускателя вен1586958

Формула изобретения

40 тилятора 6, а через элемент ИЛИ 17 на вход

«Закрыть» электропневмораспределителей захлопок 8 и 4 и клапана 12 охлаждения.

Вентилятор 6 останавливается, захлопки 8 и.4 и клапан 12 закрываются, т. е. система пришла в исходное состояние. При установке переключателя 14 в положение «Вентилятор 7» и при замыкании контактов 25 и 22 сигнализатора 23 температуры запускается или останавливается вентилятор 7, открываются или закрываются захлопки 9 и 5 и клапан 13 охлаждения аналогично рассмотренному. Для обеспечения равномерной выработки ресурса вентиляторов необходимо производить периодические переключения вентиляционных каналов переключателем 14.

Система вентиляции судового помещения содержащая кольцевой вентиляционный канал, включающий в себя два параллельно соединенных трубопровода, в каждом из которых последовательно установлены управляемая электропневмораспределителем захлопка, управляемый магнитным пускателем вентилятор, воздухоохладитель с клапаном охлаждения, управляемый электропневмораспределителем, переключатель с положениями «Вентилятор 1 — нейтраль — вентилятор 2», логические элементы ИЛИ, И, отличающаяся тем, что, с целью расширения функциональных возможностей, система снабжена элементами ТРИГГЕР, ЗАДЕРЖКА и двумя сигнализаторами температуры, имеющими по два замыкающих контакта на два предела температуры в судовом помещении, при этом выход положения «Вентилятор 1» переключателя через первый замыкающий контакт, срабатывающий при нижнем пределе температуры первого сигнализатора температуры, соединен с входом

«Стоп» магнитного пускателя первого вентилятора и через первый элемент ИЛИ с входами «Закрыть» электропневмораспределителей захлопок и клапана охлаждения первого вентиляционного канала, а через второй замыкающий контакт, срабатывающий при верхнем пределе температуры первого сигнализатора температуры, соединен с первым входом второго элемента ИЛИ, первого элемента И и входом S первого элемента

TPИГГЕР, выход положения «Вентилятор 2» переключателя через первый замыкающий контакт, срабатывающий при нижнем пределе температуры второго си гнал изатора температуры, соединен с входом «Стоп» магнитного пускателя второго вентилятора и через третий элемент ИЛИ с входами «Закрыть» электропневмораспределителей захлопок и клапана охлаждения второго вентиляционного канала, а через второи замыкающий контакт, срабатывающий при верхнем пределе температуры второго сигнализатора температуры, соединен с первым входом второго элемента И, с входом S второго элемента ТРИГГЕР и вторым входом второго элемента ИЛИ, выход которого через

2О элемент ЗАДЕРЖКА соединен с вторыми входами первого и второго элемента И, выход первого из которых соединен с входом R первого элемента ТРИГГЕР и через размыкающий контакт первого магнитного пуска25 теля — с вторым входом первого элемента

ИЛИ и первым входом четвертого элемента

ИЛИ, второй вход которого подключен к выходу второго элемента ТРИГГЕР, а выход четвертого элемента ИЛИ соединен с входом

«Пуск» магнитного пускателя второго вентилятора и с входом «Открыть» электропневмораспределителей захлопок и клапана охлаждения второго вентиляционного канала, выход второго элемента И соединен с входом R второго элемента ТРИГГЕР и через размыкающий контакт второго магнитного пускателя — с вторым входом третьего элемента ИЛИ и первым входом пятого элемента ИЛИ, второй вход которого подключен к выходу первого элемента ТРИГГЕР, а выход пятого элемента ИЛИ соединен с входом «Пуск» магнитного пускателя первого вентилятора и с входами «Открыть» электропневмораспределителей захлопок и клапана охлаждения первого вентиляционного канала.

1586958

12

Фиг.2
