Устройство для уплотнения войлочного полуфабриката

Устройство для уплотнения войлочного полуфабриката

Иллюстрации

Показать все

Реферат



Изобретение относится к валяльно-войлочной промышленности, в частности к производству валяной обуви, и позволяет повысить производительность путем увеличения интенсивности уплотнения за счет снабжения верхней плиты устройства эластичным покрытием с рифлями. Плита снабжена эластичным покрытием с рифлями, расположенными перпендикулярно направлению колебания плиты, а их количество составляет 1-2 рифлей на 1/см, при этом покрытие закреплено жестко. Для расширения ассортимента уплотняемых заготовок, имеющих значительную толщину нижняя плита дополнительно снабжена эластичным покрытием с перфорацией и рифлями. Заготовку основы валяной обуви помещают между плитами, снабженными эластичными покрытиями с рифлями, опускают верхнюю плиту до контакта с заготовкой и одновременно включают привод. Под действием колебательного движения плиты заготовка уплотняется. 2 з.п.ф-лы, 2 ил.

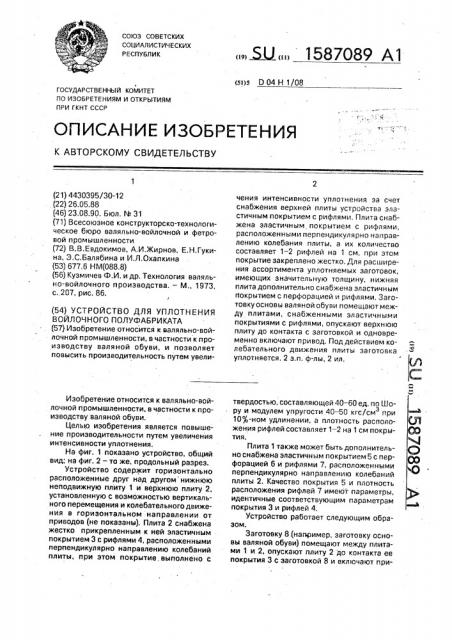

союз советских

СОЦИ4ЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 D 04 Н 1/08

ГОСУД4Р СТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т1

"I (21) 4430395/30-12 (22) 26.05.88 (46) 23.08.90, Бюл. гв 31 (71) Всесоюзное конструкторско-технологическое бюро валяльно-войлочной и фетровой промышленности (72) В.В.Евдокимов, А.И.Жирное, Е.Н.Гукина, Э,С.Балябина и И.Л,Охапкина (53) 677,6 HM(088.8) (56) Кузмичев Ф.И. и др. Технология валяльно-войлочного производства. — M., 1973, с..207, рис. 86. (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ

ВОЙЛОЧНОГО ПОЛУФАБРИКАТА (57) Изобретение относится к валяльно-войлочной промышленности, в частности к производству валяной обуви, и позволяет повысить производительность путем увелиИзобретение относится к валяльно-войлочной промышленности, в частности к производству валяной обуви.

Целью изобретения является повышение производительности путем увеличения интенсивности уплотнения.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — то же, продольный разрез.

Устройство содержит горизонтально расположенные друг над другом нижнюю неподвижную плиту 1 и верхнюю плиту 2, установленную с возможностью вертикального перемещения и колебательного движения в горизонтальном направлении от приводов (не показаны). Плита 2 снабжена жестко прикрепленным к ней эластичным покрытием 3 с рифлями 4, расположенными перпендикулярно направлению колебаний плиты, при этом покрытие выполнено с

5Ll, 1587089 А1 чения интенсивности уплотнения за счет снабжения верхней плиты устройства эластичным покрытием с рифлями, Плита снабжена эластичным покрытием с рифлями, расположенными перпендикулярно направлению колебания плиты, а их количество составляет 1 — 2 рифлей на 1 см, при этом покрытие закреплено жестко. Для расширения ассортимента уплотняемых заготовок, имеющих значительную толщину, нижняя плита дополнительно снабжена эластичным

Покрытием с перфорацией и рифлями, Заготовку основы валяной обуви помещают между плитами, снабженными эластичными покрытиями с рифлями, опускают верхнюю плиту до контакта с заготовкой и одновременно включают привод. Под действием колебательного движения плиты заготовка уплотняется. 2 з.п. ф-лы, 2 ил. твердостью, составляющей 40-60 ед. по Шору и модулем упругости 40 — 50 кгс/см при з

107;-ном удлинении, а плотность расположения рифлей составляет 1 — 2 на 1 см покрытия.

Плита 1 также может быть дополнительно снабжена эластичным покрытием 5 с перфорацией 6 и рифлями 7, расположенными перпендикулярно направлению колебаний плиты 2. Качество покрытия 5 и плотность расположения рифлей 7 имеют параметры, идентичные соответствующим параметрам покрытия 3 и рифлей 4.

Устройство работает следующим образом.

Заготовку 8 (например, заготовку основы валяной обуви) помещают между плитами 1 и 2, опускают плиту 2 до контакта ее покрытия 3 с заготовкой 8 и включают при1587089 вод колебательного движения. Под действием колебательного движения плиты 2 с покрытием 3 заготовка уплотняется, Снабжение плиты 2 эластичным покрытием 3 с рифлями 4, ориентированными перпендикулярно направлению колебаний плиты, и плотность расположения рифлей

1 — 2 на 1 см покрытия способствуют вдавливанию части волокон в рифли, что вызывает увеличение силы трения, позволяет исключить скольжение между плитой 2 и заготовкой 8 и, вследствие этого, сократить время, уплотнения на 30 — 40%. Укаэанное значение

; плотности расположения рифлей является оптимальным, так как при выходе этого значения в сторону увеличения, например при количестве,рифлей 3 на 1 см происходит вдавливание волокон в рифли, которое настолько велико, что волокна не выходят за . пределы рифлей при колебательном движении плиты 2 и закатываются, т,е, создается надир волокон на поверхности заготовки, который затем приходится снимать путем шлифования, а в сторону уменьшения, например при количестве рифлей 0,5 на 1 см покрытия, не исключается скольжение между плитой и заготовкой, так как увеличение силы трения по сравнению с гладким покрытием не существенно и вследствие этого время уплотнения не уменьшается.

Дополнительное снабжение плиты 1 эластичным покрытием 5 с перфорацией 6 и рифлями 7, ориентированными перпендикулярно направлению колебаний плиты 2, и плотность расположения рифлей 7, способствуют усилению эффекта увеличения силы трения (за счет дополнительной поверхности трения) и повышению интенсивности уплотнения. Необходимо заметить, что при этом уплотнение происходит в направлении от средних слоев волокон заготовки к наружным, что обеспечивает более равномерное уплотнение по всей толщине заготовки.

Кроме того, указанное выполнение плиты 1 позволяет расширить ассортимент уплотняемых заготовок за счет воэможности уплотнения заготовок, имеющих значитель5 ную толщину, и до большей величины плотности (например 0,18-0,22 г/см ), что

2 благоприятно отражается на последующей обработке их в молотовых валяльных машинах(меньше нарушается структура, меньше

10 сращиваний и других дефектов).

Предлагаемое устройство позволяет повысить производительность, так как увеличивается интенсивность уплотнения, 15 Формула изобретения

1, Устройство для уплотнения войлочного полуфабриката, содержащее расположенные горизонтально нижнюю неподвижную плиту и верхнюю плиту, уста20 новленную над нижней с воэможностью перемещения в вертикальном направлении и колебательного перемещения в горизонтальном направлении, о т л и ч а ю щ е е с я тем, что, с целью повышения производи25 тельности путем увеличения интенсивности уплотнения, верхняя плита снабжена эластичным покрытием, имеющим рифли, расположенные перпендикулярно направлению колебательного перемещения верх30 ней плиты г1ри плотности их расположения в количестве от 1 до 2 рифлей на 1 см.

2. Устройство по и. 1, отл ич а ю ще ес я тем, что нижняя плита снабжена эластичным покрытием, имеющим перфора35 цию и рифли, которые расположены соответственно расположению рифлей верхней плиты, при плотности соответствующей от 1 до 2 рифлей на 1 см.

3. Устройство по пп. 1 и 2, о т л и ч а ю40 щ е е с я тем, что покрытие имеет твердость, соответствующую 40-60 ед по Шору, и мо г дуль упругости, равный 40 — 50 кгс/см при

10 -ном удлинении, 1587089

Саста вител ь А. Блехман

Техред М.Моргентал Корректор С.Шекмар

Редактор H.Ðoãóëè÷

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2400 Тираж 382 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
