Реферат



Изобретение относится к мелиоративному строительству. Цель изобретения - повышение водоприемной способности. Дренажная труба 1 в сечении имеет фигуру с равноудаленными от центра заостренными 2 и соединяющими их промежуточными 3 участками. Промежуточные участки 3 выполнены с вогнутой к центру средней частью 4 и выпуклыми крайними частями 5, примыкающими к заостренным участкам 2. На всей боковой поверхности трубы имеются водоприемные отверстия 6. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 В 11!00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛ6СТВУ (21) 4285895/30-15 (22) 09.07.87 (46) 23.08.90, Бюл. М 31 (75) Ф.Г, Габибов (53) 626.86 (088.8) (56) Тулаев А,Н. Осушение земляного полотна городских дорог. — M. Стройиздат, 1983, с. 93, рис. 216.

Костяков А.Н, ОсноВы мелиорации.

М.: Сельсхозгиз, 1951,с. 541. Ы, 1587129 А1 (54) ДРЕНАЖНАЯ ТРУБА (57) Изобретение относится к мелиоративному строительству. Цель изобретения — по- вышение водоприемной способности.

Дренажная труба 1 в сечении имеет фигуру с равноудаленными от центра заостренными 2 и соединяющими их промежуточными

3 участками. Промежуточные участки 3 выполнены с вогнутой к центру средней частью 4 и выпуклыми крайними частями 5, примыкающими к заостренным участкам 2.

На всей боковой поверхности трубы имеются водоприемные отверстия 6. 1 ил.

1587129

Составитель О.Крылова

Техред М.Моргентал Корректор М.Самборская

Редактор Л.Зайцева

Заказ 2402 Тираж 532 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, .Раушская наб ., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

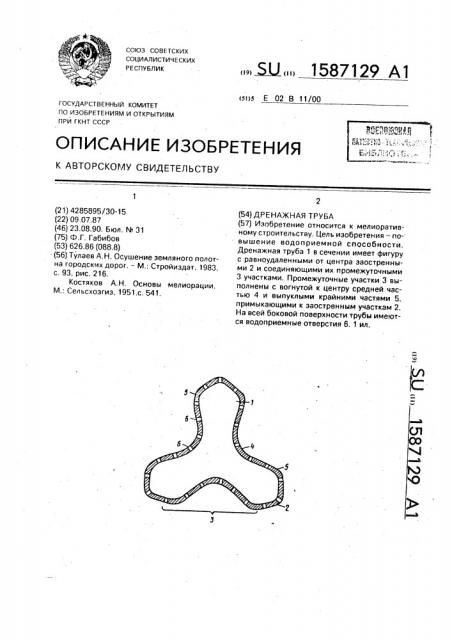

Изобретение относится к мелиоративному строительству и может быть использовано при осушении заболоченных и переувлажненных земель и грунтов.

Цель изобретения — повышение водоприемной способности, На чертеже изображена дренажная труба, поперечное сечение.

Дренажная труба 1 в сечении имеет фигуру с равноудаленными от ее центральной ! оси заостренными участками 2 и промежуточными участками 3, каждая из которых выполнена криволинейной со средней еогнутой частью 4 и крайними выпуклыми частями 5, примыкающими к заостренным участкам. На всей боковой поверхности трубы имеются водоприемные отверстия 6.

Дренажная труба предлагаемой конструкции изготовляется иэ керамики, пластмассы и др. материалов.

Дренажная труба работает следующим образом, 5 Вода через перфорационные отверстия

6 поступает в полость трубы и отводится в коллектор.

Формула изобретения

Дренажная труба, включающая корпус.

10 имеющий в сечении фигуру с равноудаленными от центра заостренными и соединяющими их промежуточными участками, о тл и ч а ю щ а я с я тем, что, с целью повышения водоприемной способности, промежу15 точные участки сечения выполнены с вогнутой к центру средней частью и выпуклыми частями, примыкающими к заостренным участкам.
