Реферат



Изобретение относится к машиностроению и может быть использовано для гашения вибраций электродвигателей. Целью изобретения является повышение эффективности за счет увеличения до 1/3 октавы ширины частотной полосы гашения первого тона колебаний. Настроив виброгаситель путем перемещения консоли 1 во втулке 2 и закрепив его в последней болтами 3 удается увеличить ширину частотной полосы гашения первого тона без дополнительной подстройки, вследствие чего виброгаситель можно использовать в электромашинах с изменяющейся в пределах ±10% частотой вращения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 F 15 02

1 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ юг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4435388/25-28 (22) 03.06.88 (46) 23.08.90. Бюл. № 31 (71) Научно-исследовательский, проектноконструкторский и технологический институт объединения «Кузбассэлектромотор» (72) В. Г. Глушков к В. Л. Иванов (53) 62.567.1 (088.8) (56) Авторское свидетельство СССР № 947519, кл. F 16 F 15/02, 1982. (54) ВИБРОГАСИТЕЛЬ (57) Изобретение относится к машиностроению и может быть использовано для га„„SU„„1587262 A 1

2 шения вибраций электродвигателей. Целью изобретения является повышение эффективности за счет увеличения до 1/3 октавы ширины частотной полосы гашения первого тона колебаний. Настроив виброгаситель путем перемещения консоли 1 во втулке 2 и закрепив его в последней болтами 3, удается увеличить ширину частотной полосы гашения первого тона без дополнительной подстройки, вследствие чего виброгаситель можно использовать в электромашинах с изменяющейся в пределах 100 0 частотой вращения. 2 ил.

1587262

Формула изобретения

Составитель М. Кочарян

Редактор А. Мотыль Теьред А. Кравчук Корректор А. Обручар

Заказ 2408 Тираж 532 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, !01

Изобретение относится к машиностроению и может быть использовано для гашения вибраций электродвигателей.

Целью изобретения является повышение эффективности за счет увеличения до 1/3 октавы ширины частотной полосы гашения первого тона колебаний.

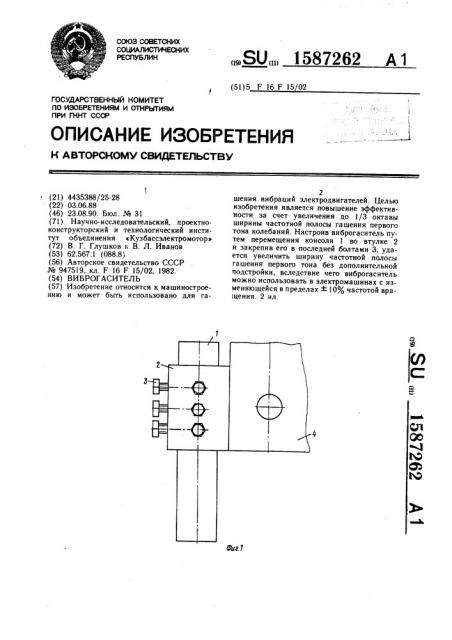

На фиг. 1 представлен виброгаситель, общий вид; на фнг. 2 — то же, вид сверху, поперечный разрез.

Виброгаситель содержит однородную консоль 1, установленную во втулке 2 и закрепленную болтами 3. Втулка 2 жестко закреплена на лапе электрической машины 4.

Виброгаситель работает следующим образом.

Производя г настройку виброгасителя путем перемещения консоли 1 вдоль лапы машины 4 до получения минимальных уровней вибрации, В таком положении консоль,. закрепляют болтами 3. При работе электрической машины 4 консоль 1 осуществляет колебания, в результате чего происходит гашение тех колебаний машины 4, частоты которых попадают в зону резонансов виброгасителя.

Виброгаситель, содержащий упругий элемент в виде стержня, отличающийся тем, что, с целью повышения эффективности гащения колебаний, он снабжен втулкой, 15 жестко закрепленной на объекте, в которой установлен упругий элемент, выполненный в виде консоли с равномерно распределенной массой.
