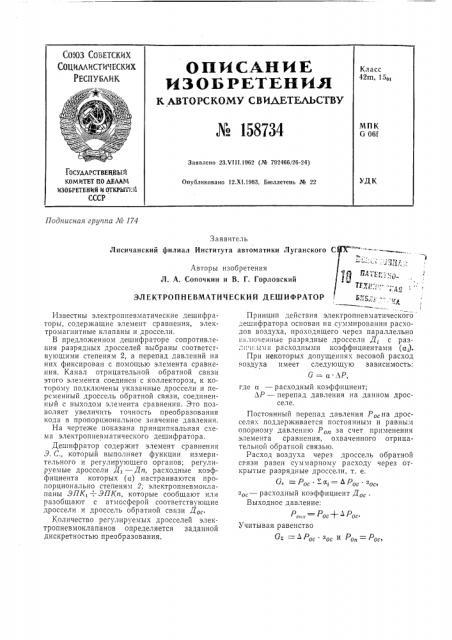

СОЮЗ СОВЕТСКИХ
СОИ,ИААИСТИ Е С ИХ
РИСПЛЛИК
OHNCAHNE
ИЗОБРЕТЕНИ.Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 158734
Класс
42m, 15„
МПК
6 06f
Заявлено 23.VIII,1962 (№ 792466/26-24) ГОСУДАРСТВЩИЫЙ
КОМИТЕТ ПО h$AAM
ИЗОБРЕТЕНИИ И ОТКРЫТ1 Ы
СССР
УДК
Опубликовано 12.XI.1963. Бюллетень ¹ 22
Подписная гриiггга ¹" l74
Заявитель
Лисичанский филиал Института автоматики Луганского
Авторы изобретения
Л. А. Сопочкин и В. Г. Горловский т.11ТЕЕ, ч:; <
ТЕТЕ;,:: - - -..
ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ ДЕШИФРАТОР Б. 1„,"; --/
Принцип действия электропневматического дешифратора основан на суммировании расходов воздуха, проходящего через параллельно .ключен11ые разрядные дроссели Д; с раз:..: i, ы ми расходными коэффициентами (а;).
При некоторых допущениях весовой расход воздуха имеет следующую зависимость: ст= а КР, Известны электропневматические дешифраторы, содержащие элемент сравнения, электромагнитные клапаны и дроссели.
В предложенном дешифраторе сопротивления разрядных дросселей выбраны соответствующими степеням 2, а перепад давлений на них фиксирован с помощью элемента сравнения. Канал отрицательной обратной связи этого элемента соединен с коллектором, к которому подключены указанные дроссели и переменный дроссель обратной связи, соединенный с выходом элемента сравнения. Это позволяет увеличить точность преобразования кода в пропорциональное значение давления.
На чертеже показана принципиальная схема электропневматического дешифратора.
Дешифратор содержит элемент сравнения
Э. С., который выполняет функции измерительного и регулирующего органов; регулируемые дроссели Д, — Дп, расходные коэффициента которых (а) настраиваются пропорционально степеням 2; электропневмоклапаны ЭПК, —: ЭПКп, которые сообщают или разобщают с атмосферой соответствующие дроссели и дроссель обратной связи До,.
Количество регулируемых дросселей электропневмоклапанов определяется заданной дискретностью преобразования, где а — расходный коэффициент;
ХР— перепад давления на данном дросселе.
Постоянный перепад давления Ро, на дросселях поддерживается постоянным и равным опорному давлению Ро„за счет применения элемента сравнения, охваченного отрицательной обратной связью.
Расход воздуха через дроссель обратной связи равен суммарному расходу через открытые разрядные дроссели, т. е. — Рос -а = Рос oc — расходный коэффициент Дос .
Выходное давление:
Р„„е= Р,+ Р,.
Учитывая равенство > = Рос "ос и Po„— Рос
¹ 158734 получаем;
Хя.;
Р„, = Р„1-+ .ос
Предмет изобретения
С оста ни гель Б. Остро ва
Техред T. П. Курнлко
Редактор Кутафина
Корректор Т. Д. Хромцева
Поди. к печ, 2бтХ1 — 63 г, Формат бум. б0) 901/в Обьем 0,23 изд. л.
Зак. 2949/16 Тираж 725 Цена 4 ко».
ЦНИИГ1И Государственного комитета по делам изобретений» открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2
Таким образом вь1ходное давление изменяется пропорционально изменению кода.
Электропневма гический дешифратор, содержащий элемент сравнения, электромагнитные клапаны и дроссели, отличающийся тем, что, с целью увеличения точности преобразования кода в пропорциональное значение давления, сопротивления разрядных дросселей выбраны соответствующими степеням 2, à Нррепад давлений на них фиксирован с помошью элемента сравнения, канал отрицательной обратной связи которого соединен с коллектором, к которому подключены указанные дроссели и переменный дроссель обратной связи, соединенный с выходом элемента сравнения.
