Установка для ударных испытаний образцов

Установка для ударных испытаний образцов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Целью изобретения является расширение эксплуатационных возможностей за счет испытания образцов в условиях предварительного сжатия с заданным распределением сжимающей нагрузки. Установка имеет корпус 1, наковальню для установки испытуемого образца 2, набор коаксиально расположенных в корпусе грузов 3 - 5, устройство для разгона этих грузов в виде центрифуги. Корпус радиально закреплен на платформе центрифуги. Наковальня установлена на торце корпуса, удаленном от оси платформы. Грузы 3 - 5 служат для создания ударного сжатия образца, а для статического сжатия образца установка снабжена дополнительным набором грузов 8 - 10 различной массы, коаксиально установленных в корпусе с возможностью их соударения с разгоняемыми грузами 3 - 5. 1 з.п. ф-лы, 1 ил.

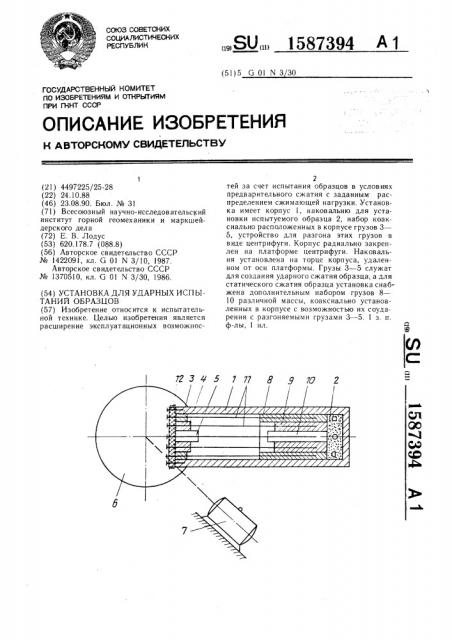

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 М 3 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4497225/25-28 (22) 24.10.88 (46) 23.08.90. Бюл. № 31 (71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (72) Е. В. Лодус (53) 620.178.7 (088.8) (56) Авторское свидетельство СССР № 1422091, кл. G Ol N 3/10, 1987.

Авторское свидетельство СССР № 1370510, кл. G 01 N 3/30, 1986. (54) УСТАНОВКА ДЛЯ УДАРНЫХ ИСПЫТАНИЙ ОБРАЗЦОВ (57) Изобретение относится к испытательной технике. Целью изобретения является расширение эксплуатационных возможнос1 4 5 1 11 8 Я у3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

„„SU„„1587394 A 1

2 тей за счет испытания образцов в условиях предварительного сжатия с заданным распределением сжимающей нагрузки. Установка имеет корпус 1, наковальню для установки испытуемого образца 2, набор коаксиально расположенных в корпусе грузов 3—

5, устройство для разгона этих грузов в виде центрифуги. Корпус радиально закреплен на платформе центрифуги. Наковальня установлена на торце корпуса, удаленном от оси платформы. Грузы 3 — 5 служат для создания ударного сжатия образца, а для статического сжатия образца установка снабжена дополнительным набором грузов 8—

10 различной массы, коаксиально установленных в корпусе с возможностью их соударения с разгоняемыми грузами 3 — 5. з. п. ф-лы, 1 ил.

1587394 Формула изобретения

Составитель В. Мешковский

Редактор Н. Лазоренко Техред А. Кравчук Корректор М. Кучерявая

Заказ 2415 Тираж 498 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !О!

Изобретение относится к испытательн и технике, а именно к установкам для у 1арных испытаний образцов.

Целью изобретения является расширение эксплуатационных возможностей за счет испытания образцов в условиях предварительного сжатия с заданным распределением сжимающей нагрузки.

На чертеже схематично изображена устан овка, общий вид.

Установка содержит корпус 1, наковальн!ю (не показана) для установки испытуе-! мого образца 2, набор коаксиально расположенных в корпусе 1 и сопряженных между собой грузов 3 — 5, служащих для ударного сжатия образца 2, устройство для разг на грузов 3 — 5 в виде центрифуги с платормой 6 и приводом 7 ее вращения, служащий для статического сжатия образца 2 ополнительный набор грузов 8 — 10 различной массы, коаксиально установленных в корпусе 1 с возможностью их соударения соот-! ветственно с разгоняемыми грузами 3 — 5. орпус 1 радиально закреплен на платфоре 6, а наковальня установлена на удаленном от оси платформы 6 торце корпуса 1.

Установка также снабжена индивидуальными для каждого разгоняемого груза 3— !

5 направляющими штангами 1! скреплен-!

-!

> ными с соответствующими грузами 8 — 10, и фиксатором 12 исходного положения грузов 3 — 5, выполненным электромагнитным. !

Массы, диаметры и число грузов 3 — 5 и соответственно грузов 8 — 10 выбираются в, соответствии с распределением нагрузки на поверхности образца 2.

Установка работает следующим образом.

Включают привод 7 и приводят во вра-! щение платформу 6 с корпусом 1. По мере разгона платформы 6 грузы 8 — 10 созд!ают на поверхности образца 2 неравномерно распределенную нагрузку, величина кото-! рой зависит от масс грузов 8 — 10. Регистрируют деформацию образца 2 и другие его характеристики. Для осуществления ударной нагрузки образца 2 отключают фиксатор 12 и грузы 3 — 5 перемещаются вдоль направляющих штанг 11. При соударении грузов 3—

5 соответственно с грузами 8 — 10 происходит ударное нагружение образца 2. Наблюдают за изменением деформации и за характером разрушения образца 2.

Испытания проводят при различном распределении нагрузок по поверхности образца 2, при различном уровне нагрузок, и

10 различных величинах ударных нагрузок.

Установка позволяет исследовать прочностные свойства образцов 2 материалов при неравномерной сжимающей ударной нагрузке как предварительно статически сжатых образцов 2, так и образцов 2 без предварительного статического нагружения.

l. Установка для ударных испытаний

20 образцов, содержащая корпус, наковальню для установки испытуемого образца, набор коаксиально расположенных в корпусе и сопряженных между собой грузов, служащих для ударного сжатия образца, устройство для разгона грузов, и фиксатор исходного положения грузов, отличающаяся тем, что, с целью расширения эксплуатационных возможностей за счет испытания образцов в условиях предварительного сжатия с заданным распределением сжимающей нагрузки, она снабжена служащим для статичесЗО когО сжатия образца дополнительным набором грузов различной массы, коаксиально установленных в корпусе с возможностью их соударения с соответствующими разгоняемыми грузами, устройство для разгона грузов выполнено в виде центрифуги, на плат35 форме которой радиально закреплен корпус, а наковальня установлена на торце корпуса, удаленном от оси платформы центрифуги.

Установка по п. 1, отличающаяся тем, что она снабжена индивидуальными

40 для каждого разгоняемого груза направляюшими штангами, скрепленными с соответствующим грузами дополнительного набора.
