Способ определения направления магнитной компоненты свч поля в объемном резонаторе

Способ определения направления магнитной компоненты свч поля в объемном резонаторе

Иллюстрации

Показать все

Реферат



Способ определения направления магнитной компоненты СВЧ-поля в объемном резонаторе, включающий размещение в поле объемного резонатора парамагнитного образца, на который воздействует статическим магнитным полем, перпендикулярным магнитной составляющей СВЧ-поля, и измерение интенсивности сигнала электронного парамагнитного резонанса, отличающийся тем, что, с целью повышения точности и упрощения, в качестве парамагнитного образца используют монокристалл ромбической симметрии, измерение интенсивности сигнала электронного парамагнитного резонанса осуществляют для трех типов парамагнитных центров и по соотношению измеренных величин по известным зависимостям определяют углы между направлением магнитной компоненты СВЧ-поля и осями парамагнитных центров ромбической симметрии.

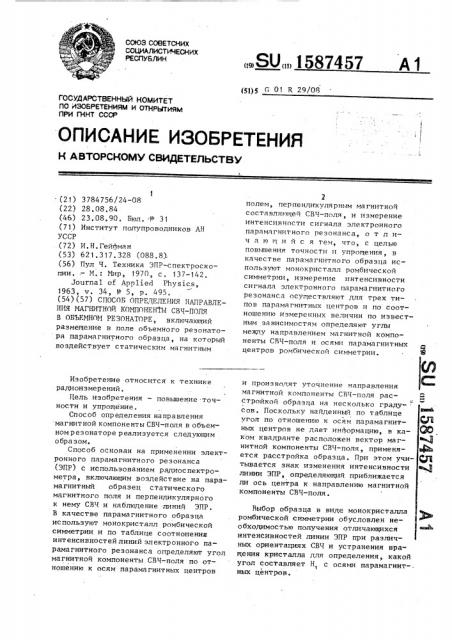

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1587457 А 1 щ) g О 01 К 29/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЦТИЯМ

ПРИ ГКНТ СССР!

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

2 полем, перпендикулярным магнитной составляющей СВЧ-поля, и измерение интенсивности сигнала электронного парамагнитного резонанса, о т л ич а ю шийся тем, что, с целью повышения точности и упрощения, в качестве парамагнитного образца используют монокристалл ромбической симметрии, измерение интенсивности сигнала электронного парамагнитного

1 (2 1) 3784756/24-08 (22) 28.08.84 (46) 23.08.90. Бюл. Р 31 (71) Институт полупроводников АН

УССР (72) И.H.ГейАман (53) 621.317.328 (088.8}. (56) Пул Ч. Техника ЭПР-спектроскопии. — М.: Мир, 1970, с. 137-142.

Journal of Applied Physics, 1963, v. 34, Р 5, р. 495. (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ HAIIPABJIF„НИЯ МАГНИТНОЙ КОМПОНЕНТЫ СВЧ-ПОЛЯ

В ОБЪЕМНОМ РЕЗОНАТОРЕ, включающий размещение в поле объемного резонато ра парамагнитного образца, на который воздействует статическим магнитным резонанса осуществляют для трех типов парамагнитных центров и по соотношению измеренных величин по известным зависимостям определяют углы между направлением магнитной компоненты СВЧ-поля и осями парамагнитных центров ромбической симметрии. и производят уточнение направления

С:, магнитной компоненты СВЧ-поля расЪФ стройкой образца на несколько градусов. Поскольку найденный по таблице угол по отношению к осям парама.гнит- © ных центров не дает информацию, в ка- М . ком квадранте расположен вектор магнитной компоненты СВЧ-поля, применя- в@ ется расстройка образца. При этом учи- фф тывается знак изменения интенсивности с линии ЭПР, определяющий приближается ли ось центра к направлению магнитной компоненты СВЧ-поля.

Изобретение относится к технике радиоизмерений.

Пель изобретения — повышение точности и упрощение.

Способ определения направления магнитной компоненты СВЧ-поля в объемном резонаторе реализуется следующим обра зом.

Способ основан на применении электронного парамагнитного резонанса (ЭПР) с использованием радиоспектрометра, включающим воздействие на парамагнитный образец статического магнитного поля и перпендикулярного к нему СВЧ и наблюдение линий ЭПР.

В качестве парамагнитного образца используют монокристалл ромбической симметрии и по таблице соотношения интенсивностей линий электронного парамагнитного резонанса определяют угол магнитной компоненты СВЧ-поля по отВыбор образца в виде монокристалла ромбической симметрии обусловлен необходимостью получения отличающихся интенсивностей линии ЭПР при различных ориентациях СВЧ и устранения вращения кристалла для определения, какой угол составляет Н с осями парамагнит1 ных центров. ношению к осям парамагнитных центров

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
