Способ изготовления фотополимерной формы для высокой печати

Способ изготовления фотополимерной формы для высокой печати

Иллюстрации

Показать все

Реферат



Изобретение относится к способу получения фотополимерных форм для высокой печати. Позволяет повысить качество формы, повысить производительность и снизить себестоимость процесса. На поверхность фотополимерной пластины перед переносом на нее изображения с текстовой формы наносят окрашенный термослой на основе полимерной композиции из сополимера бутилметакрилата и спирторастворимого оранжевого красителя. Концентрация красителя составляет 40 - 50% в р-ре композиции. Перенос изображения осуществляют тиснением при температуре, равной 90 - 100°С. Печатающие элементы формируют посредством перехода термослоя на печатающую поверхность текстовой формы, в качестве которой используют металлическую наборную форму. На термослой наносят металлизированное покрытие. На металлизированное покрытие наносят защитный слой. 2 з.п.ф-лы.

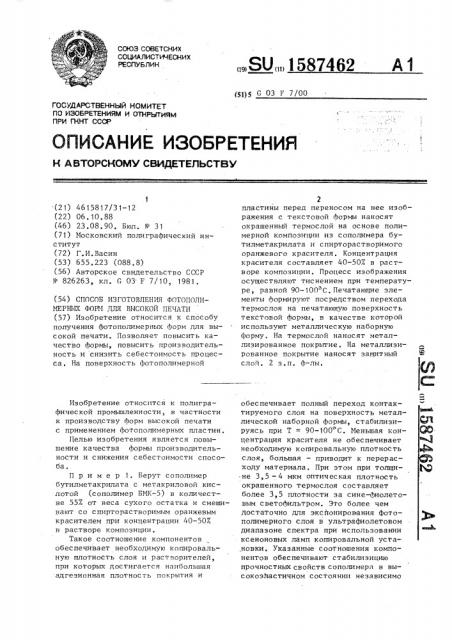

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU „„1587462

А1 (si)s С 03 F 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И A BTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4615817/31-12 (22) 06.10.88 (46) 23.08.90, Бюл. № 31 (7i) Московский полиграфический институт (72) Г.И.Васин (53) 655.223 (088.8) (56) Авторское свидетельство СССР

¹ 826263, кл. С 03 F 7/10,,1981 ° (54) СПОСОБ ИЗГОТОВЛЕНИЯ ФОТОПОЛИ—

МЕРНЫХ ФОРМ ДЛЯ ВЫСОКОЙ ПЕЧАТИ (57) Изобретение относится к спбсобу получения фотополимерных форм для высокой печати. Позволяет повысить ка— чество формы, повысить производительность и снизить себестоимость процесса. На поверхность фотополимерной

Изобретение относится к полиграфической промышленности, в частности к производству форм высокой печати с применением фотополимерных пластин, Целью изобретения является повы— шение качества формы производительности и снижения себестоимости способа.

Пример 1. Берут сополимер бутилметакрилата с метакриловой кислотой (сополимер БМК-5) в количестве 557 от веса сухого остатка и смешивают со спирторастворимым оранжевым красителем при концентрации 40-50Х в растворе композиции.

Такое соотношение компонентов обеспечивает необходимую копировальную плотность слоя и растворителей, при которых достигается наиболвшая адгезионная плотность покрытия и

2 пластины перед переносом на нее изоб— ражения с текстовой формы наносят окрашенный термослой на основе полимерной композиции из сополимера бутилметакрилата и спирторастворимого оранжевого красителя, Концентрация красителя составляет 40 †5. в раст— воре композиции. Процесс изображения осуществляют тиснением при температуре, равной 90 †100. Печатающие элементы формируют посредством перехода термослоя на печатающую поверхность текстовой формы, в качестве которой используют металлическую наборную форму. На термослой наносят металлизированное покрытие. На металлизированное покрытие наносят защитный слой. 2 з.п. ф-лы. обеспечивает полный переход контактируемого слоя на поверхность металлической наборной формы, стабилизируясь при Т = 90-100 С. Меньшая концентрация красителя не обеспечивает необходимую копировальную плотность слоя, большая — приводит к перерасходу материала. При этом при толщине 3,5 — 4 мкм оптическая плотность окрашенного термослоя составляет более 3,5 плотности за сине-фиолетовым светофильтром. Это более чем достаточно для экспонирования фотополимерного слоя в ультрафиолетовом диапазоне спектра при использовании ксеноновых ламп копировальной уста,новки, Указанные соотношения компонентов обеспечивают стабилизицию прочностных свойств сополимера в высокоэластичном состоянии независимо

1587462

II р и м е р 4. На фотополимерную пластину наносят термослой согласно примеру 2. На него наносят красочный слой массой 12-20 г/м, состоящий из 75 пигментов и иапо лнителей типа ацетонорастворимо го красителя оранжевого Ж, желтого 4Ж и др,, !

15-20Х поливинилацетатной эмульсии и

5 пластиАикатора типа бутилфталата, ксилитана или глицерина. После тиснения наборной Аормой обработку фотополимерной пластины проводят согласно примеру 1.

Составитель Л.Носырева

Техред Л.Сердюкова Корректор Т,Палий

Редактор Н.Бобкова

Заказ 2418 Тираж 371 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 от величины прилагаемых нагрузок, что обеспечивает когезионную прочность системы в рабочих условиях.

Композицию наносят на поверхность фотополимерной пластины и высушива5 ют. Тиснение на фотополимерную пластину осуществляют с металлической набор-. ной формы высокой печати с прямым (читаемым) изображением на матричных прессах с нагревательным устройством.

В результате в течение 4-5 мин происходит переход термослоя в пластическое состояние. При этом увеличивается подвижность полимерных цепей, что приводит к уменьшению величины адгезу слоя к фотополимерной поверхности пластины.

В результате происходит перенос термослоя с Аотополимерной основы на печатающую поверхность наборной формы. Фотополимерную пластину облучают в копировальной раме, вымывают пробелы в вымывной машине в растворе 0,15Х щелочи с последующей сушкой по общепринятой технологии.

Пример 2. На фотополимерную пластину наносят термослой на основе 0,8 -ного бензинового раствора, содержащего 85Х церезина и 15 воска монтана. На этом подслой в вакуумной установке при разрежении вакуума

5 ° 10 мм рт,ст,, напряжении 4 В и токе 250-300 А наносят металлизированное покрытие из алюминия толщиной

0,25-0,75 мкм за счет времени напы35 ления, Тиснение наборной формы и последующую обработку проводят соглас— но примеру 1.

П р и .м е р 3. На Аотополимерную пластину наносят термослой согласно примеру 2. На этот слой наносят металлизированное покрытие в виде бронзовой или алюминиевой пудры, которую прикатывают слабо разогретым утюгом и закрывают 15Х-ной грунтующей суспензией, состоящей из 2,4 . щеллака

27,3Х каолина, 55,7 охры и 14,6/ дибутилАталата в количестве 7-9 г/м сухих веществ.

Формула и з обретения

Способ получения фотополимерных форм для высокой печати, включающий изготовление текстовой Аормы, Аормирование печатающих элементов на Аотополимерной пластине при переносе изображения текстовой формы на пластину, облучение поверхности пластины, вымывание пробелов, о т л и ч а юшийся тем, что, с целью повышения качества формы, производительности и снижения себестоимости процесса, перед переносом изображения на фотополимерную пластину наносят окрашенный термослой на основе полимерной композиции из сополимера бутилметакрилата и спирторастворимого оранжевого красителя, концентрация которого в растворе композиции составляет 40-50 ., а перенос производят тиснением при температуре, равной

90-100 С, при этом формирование печатающих элементов осуществляют посредством переноса термослоя на печатающую поверхность текстовой формы, в качестве которой используют металлическую наборную форму.

2. Способ по п. 1 . о т л и ч а юI шийся тем, что на термослой наносят металлизированное покрытие.

3. Способ по п. 2, о т л и ч а юшийся тем, что, с целью предотвращения механическогб повреждения металлизированного покрытия, на него наносят защитный слой.
