Реферат



Изобретение может применяться в химической, нефтяной, пищевой и других областях промышленности. Цель изобретения - упрощение устройства. По команде регулятора дозы 5 открывается электроклапан /К/ 8 подачи газа, который поступает до создания перепада ΔР, пропорционального необходимому объему дозы, что контролируется датчиком 4 давления. После этого с регулятора дозы 5 поступают сигналы на закрытие электроклапана 8 и открытие электроклапана 9, обеспечивая слив химреагента из емкости 1 в емкость 7 до перепада давления в емкости 1, пропорционального величине дозы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s G 05 О 7/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4359135/24-24 (22) 08.01.88 (46) 23.08.90. Бюл, N 31 (71) Андижанское специальное проектноконструкторское бюро Научно-производственного объединения "Бурение" (72) Ю.м. Орлов, Ю.Н. Рубинов и С.С. Леонтьев (53) 62-50(088.8) (56) Авторское свидетельство СССР

М 1114887, кл. G 01 F 13/00, 1983.

Авторское свидетельство СССР

ЬЬ 1038808, кл. G 01 F 11/00, 1981 (54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ

ЖИДКОСТИ .. Ы, 1587472 А1 (57) Изобретение может применяться в химической, нефтяной, пищевой и других областях промышленности. Цель изобретения — упрощение устройства. По команде регулятора дозы 5 открывается электроклапан 8 подачи газа, который поступает до создания перепада ЛР, пропорционального необходимому объему дозы, что контролируется датчиком 4 давления. После этого с регулятора дозы 5 поступают сигналы на закрытие электроклапана 8 и открытие электроклапана. 9, обеспечивая слив химреагента иэ емкости 1 в емкость 7 до перепада давления в емкости 1, пропорционального величине дозы. 2 ил.

1587472

Изобретение относится к технике объемного дозирования, в частности к средствам для подачи наперед заданного количества жидкости, и может найти широкое применение в химической, нефтяной, пищевой и других областях промышленности.

Целью изобретения является упрощение устройства.

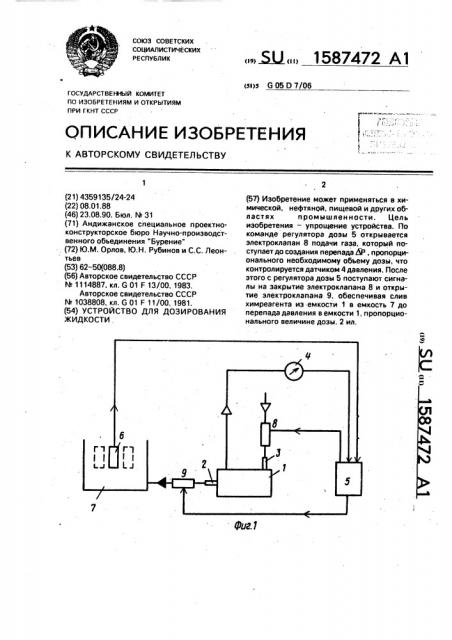

На фиг. 1 представлена фунКциональная схема предлагаемого устройства; на фиг. 2 — алгоритм функционирования регулятора дозы.

Устройство для дозирования жидкости содержит герметичную расходную емкость

1 для дозируемой жидкости со сливным штуцером 2 и штуцером,3 подвода газа, датчик

4 давления сжатого газа, установленный в герметичной расходной емкости 1, регулятор 5 дозы, к одному из входов которого подсоединен датчик 4 давления, а к другому — датчик 6 параметра жидкости, установленный в приемной емкости 7, один выход регулятора 5 подкл ючен к электрокла па ну 8, а другой выход — к электроклапану 9.

Величина дозы реагента из емкости 1 в емкость 7 осуществляется в соответствии с формулами для расчета массы химического реагента для приготовления бурового раствора требуемого объема (например, дозирование по вязкости):

С =Ч где n, y o, kp, а1 — табличные данные; ц- требуемая вязкость.

Отсюда, если известна фактическая пластическая вязкость реагента, то масса химического реагента (полимера) для приготовления посредством добавления недостающей части реагента определяется по формуле

10n I tl Q<>

)=

Затем по дозе С определяют объем дозы

С

v, A где pp — плотность реагента.

Используя связь между параметрами состояния газа определяют расчетное давление, необходимое для подачи определенной дозы:

Рк Ч

Pp — — — .

V-Ч

15

В регуляторе 5 для конкретных условий определенной скважины устанавливается первоначальное значение давления газа в герметичной емкости 1, перепад давления соответствует заданной дозе по отношению соответствующему параметру бурового раствора (Лр Q)

Устройство работает следующим образом, При изменении одного из параметров бурового раствора (вязкость, плотность, водоотдача или другие) в приемной емкости 7 с датчика 6, контролирующего параметр, в регулятор 5 подается сигнал о необходимости подачи определенной дозы соответствующего химического реагента из емкости 1 в емкость 7.

Для этого регулятор 5 в соответствии с алгоритмом функционирования вырабаты20 вает сигнал на открытие клапана 8 подвода газа (при этом клапан 9 закрыт), Сжатый газ под давлением. поступает в емкость 1, Подача сжатого газа осуществляется до тех пор, l пока перепад избыточного давления Л р, 25 контроль за которым осуществляется посредством датчика 4 давления, не пропорционален необходимому объему (дозы) слитой жидкости Л Ч (вытекает из закона

Бойля-Мариотта). При достижении данного

30 условия с регулятора 5 поступают сигналы на закрытие клапана 8 и открытие клапана

9. Происходит слив химического реагента из емкости 1 в емкость 7. Слив жидкости происходит до тех пор, пока в емкости 1 не

35 создается перепад давления, величина которого определяет дозу слитой жидкости, После этого с датчика 4 давления поступает сигнал в регулятор 5, по команде с которого клапан 9 закрывается. Слив дозируемой

40 жидкости прекращается, Формула изобретения

Устройство для дозирования жидкости, содержащее регулятор дозы, первый вход которого подключен к выходу датчика пара45 метра жидкости, установленному в приемной емкости, а первый выход — к электроклапану, установленному на линии подачи сжатого газа в герметичную расходнуюемкость, отл ич а ющееся тем, что, 50 с целью упрощения устройства, оно содержит датчик давления сжатого газа, установленный в герметичной расходной емкости и подключенный выходом к второму входу регулятора дозы, второй выход которого сое55 динен с электроклапаном, установленным на линии слива дозируемой жидкости в приемную емкость.

1587472
