Устройство телеконтроля промежуточных станций системы связи

Устройство телеконтроля промежуточных станций системы связи

Иллюстрации

Показать все

Реферат



Изобретение относится к технике связи. Цель изобретения - увеличение точности телеконтроля. Устройство содержит на оконечной станции 1 генератор 2, модулятор 3, датчик 4 импульсов, демодулятор 5, декодер 6, блок 7 индикации, на промежуточной станции 8 - выделитель 9 несущей частоты, счетчик 10, детектор 11 аварии, накопитель 12 ошибок, формирователь 13 импульсов ответа, элемент 14 запрета и переключатель 15. Под действием детектора 11 и накопителя 12 формирователь 13 вырабатывает сигнал управления элементом 14 таким образом, что в случае аварии сигнал ответа, передаваемый на оконечную станцию 1, запрещается. С помощью демодулятора 5, декодера 6 и блока 7 можно определить исправность любой промежуточной станции по наличию или отсутствию сигналов ответа в соответствующие моменты времени. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (!11

А3 щ)5 Н 04 В 3/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОИМ СВИДЕТЕЛЬСТВУ (21) 4636637/24-09 (22) 12.01.89 (46) 23.08.90. Бюл. 31 (72} В,А.Ушаков (53) 621.398 (088.8) (56) Авторское свидетельство СССР

Р 677113, кл, Н 04 В 3/46, 1976, " (54) УСТРОЙСТВО ТЕПЕКОНТРОЛЯ ПРОМЕЖУТОЧНЫХ СТАНЦИЙ СИСТЕМЫ СВЯЗИ (57) Изобретение относится к технике связи. Цель изобретения — увеличение точности телеконтроля. Устройство содержит на оконечной станции 1 генератор 2, модулятор 3, датчик 4 импуль— сов, демодулятор 5, декодер 6, блок 7 индикации на промежутОчной станции

8 †. ныделитель 9 несущей частоты, счетчик 10, детектор 1! аварии, накопитель 12 ошибок, формирователь !3 импульсов ответа, элемент 14 запрета и переключатель 15, Лод действием детектора ll и накопителя 12 формирователь 13 вырабатывает сигнал управления элементом 14 таким образом, что в случае аварии сигнал ответа, передаваемый на оконечную станцию l, запрещается. С помощью демодулятора 5, декодера б и блока 7 можно определить исправность любой промежуточной станции по наличию или отсутствию сигналов ответа в соответствующие моменты времени. i ил.

1587649

Изобретение относится к техник-. вязи и может быть испольэованс ;.ри елеконтроле линий связи с устан-.нлен! ыми на них промежуточными станциями.

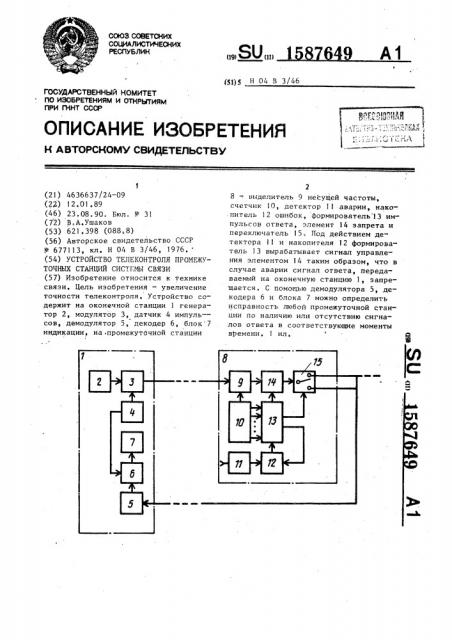

Цель изобретения — увеличение точности телеконтроля, На чертеже показана структурная

Электрическая схема устройства телеконтроля промежуточных станций системы связи, Устройс1во содержит на оконечной

1 танции 1 генератор 2, модулятор 3, атчик 4 импульсов, демодулятор 5, екодер 6, блок 7 индикации, на проежуточной станции 8 — ныделитель 9 есущей частоты, счетчик 10, декодер

1 аварии, накопитель 12 ошибок, формирователь 13 импульсов ответа, элемент 14 запрета и переключатель 15. ! .!

Устройство работает следующим образом.

На оконечной станции 1 датчик 4 импульсов считывания с заданной пе1 иодичностью вырабатывает импульсы читывания, которые управляют рабоой модулятора 3 и декодера 6. Сигнал

1 выхода генератора Z через модулятор 3 передается в линию, Принимае30 ый из линии сигнал через демодулятор 5 и декодер 6 отображается на блоке 7 индикации. На промежуточной станции 8 с выхода выделителя 9 несущей час тоты сигнал подается на элемент 14 запрета и счетчик 10. Переключатель

15, находящийся под действием поступающего сигнала управления от формирователя 13 импульсов ответа в нижнем положении, заворачивает сигнал считы- 40 вания на оконечную станцию 1. Как только счетчик 10 насчитает заданное число периодов несущей частоты, переключатель 15 под действием управляющего сигнала, сформированного в 45 формирователе 13 импульсов ответа, переключится н верхнее положение и передает несущую частоту дальше по линейному тракту к следующим промежуточным станциям с аналогичным оборудованием. Под действием детектора 11 аварий и накопителя 12 ошибок формирователь 13 импульсов ответа вырабатывает сигнал управления элементом 14 запрета таким образом, что в случае

55 аварии сигнал ответа, передаваемый на оконечную станцию 1, запрещается.

Так как емкость счетчика 10 заранее известна и одинакова но всех промежуточных còTà íHUöèHIÿIIõ 88, то каждой промежуточной cTBH!I!IHH 8 будет соответ;тнонать вполне определенный интервал времени, поэтому на оконечной станции

1 с помощью демодулятора 5, декодера 6 и блока 7 индикации можно определить исправность любой промежуточной станции по наличию или отсутствию сигналов ответа в соответствующие моменты времени.

Ф о р м у л а изобретения

Устройство телеконтроля промежуточных станций системы связи, содержащее на оконечной станции датчик импульсов и последовательно соединенные генератор и модулятор, выход которого является входом первой промежуточной станции, на каждой промежуточной станции — выделитель несущей частоты, вход которого является входом промежуточной станции, и последовательно соединенные детектор аварии, накопитель ошибок, формирователь импульсов ответа и элемент запрета, другой вход которого соединен.с первым выходом ныделителя несущей частоты, о т л и ч а ю щ е е с я тем, что,. с целью увеличения точности телеконтроля, на оконечной станции введены последовательно соединенные демодулятор, декодер и блок индикации, вход демодулятора является входом оконечной станции, который соединен с первым выходом всех промежуточных станций, первый выход датчика импуль- сов подключен к другому входу модулятора, второй выход — к другому входу декодера, а на каждой промежуточной станции введены переключатель и счетчик, вход которого соединен с вторым выходом выделителя несущей частоты, а выходы подключены к соответствующим вторым входам формирователя импульсов ответа, второй выход которого подключен к другому входу накопителя ошибок, третий выход подключен к управляющему входу переключателя, информационный -вход которого соединен с выходом элемента запрета, первый выход является первым выходом промежуточной станции, а второй выход является вторым выходом промежуточной станции и подключен к входу последующей промежуточной станции.
