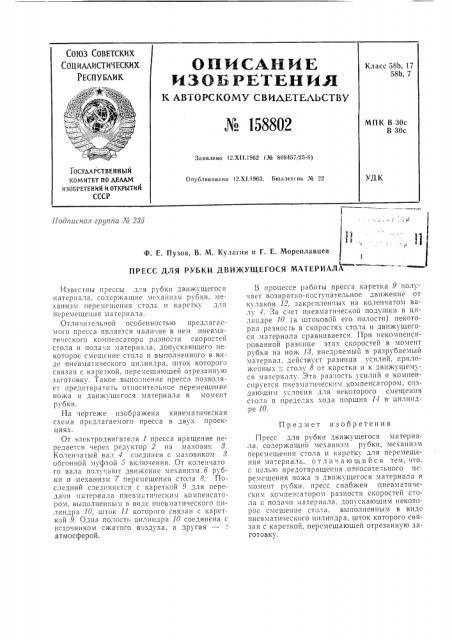

СОЮЗ СОВЕТСКИХ

СОЦ ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСА.НЯК

ИЗ ОБ РЕТЕН И.Я

К АВТОРСКОМУ С ВИД,ЕТЕЛЬСТВУ № 158802

Класс 58Ь, 17

58b, 7

МПК B 30c

В 30с

Заявлено 12.XI I.1962 (¹ 808457/25-8) ГОСУДАРСТВЕ Н Н Ы И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 12.XI.1963. Бюллетень № 22

Подп а сная группа Л 2_#_

Ф. Е. Пузов, В. М. Кулагин и Г. Е. Мореплавцев

ПРЕСС ДЛЯ РУБКИ ДВИ)КУЩЕГОСЯ МАТЕРИАЛА

Известны прессы для рубки движущегося материала, содержащие механизм рубки, механизм перемещения сто Ic; и каретку для перемещения материала.

Отличительной особенностью предлагаемого пресса является нали ие в нем пневматического компенсатора разно" ти скоростей стола и пода;и материала, допускающего некоторое смещение стол", и выполненного в виде пневматического цилиндра, шток которого связан с кареткой, перемещающей отрезанную заготовку. Такое выполнение пресса позволяет предотвратить относительное перемещение но>ка и движущегося материала в момент рубки.

На чертеже изображена кинематическая схема предлагаемого пресса в двух проекциях.

От электродвигателя 1 пресса вращение передается через редуктор 2 на маховик 8, Коленчатый вал 4 соединен с маховиком 8 обгонной муфтой 5 включения. От коленчато

Io вала получают движение механизм б рубки и механизм 7 перемещения стола 8. Последний саед HHcTcSI с кареткой 9 для передачи материала пневмати 1еским компенсатором, выполненным в виде пневматического цилиндра !О, шток 11 которого связан с кареткой 9. Одна полость цилиндра 10 соединена с источником сжатого воздуха, а другая атмосферой.

В процессе работы пресса каретка 9 получает возвратно-поступательное движение от к 121

Предмет изобретения

Пресс для рубки движущегося материала, содержащин механизм рубки, механизм перемещения стола и каретку для перемещения ма-.ериа!а от I ни а ю lll,н и с я тем, что. с целью предотвращения относите1ьного перемещения ножа и движущегося материала в момент рубки. пресс снабжен пневматическим компенсатором разности ско ростей стола и подачи материала. допускающим некоторос смещение стола. выполненным в виде пневматического цилиндра, шток которого связан с кареткой, перемещающей отрезанную заготовку. иа иала

Составители М. Б. Нанкин

Редактор Печоров

Техред Т. П, Курилко

Корректор T. Д. Хромцева

Типография, пр. Сапунова, 2

Подп. к печ. 24,Х!! — 1963 г. Формат бум. 60;с, 90 /а Объем 0,23 нзд. л.

:- ак. 2970!16 Т. раж 1000 Цена 4 коп.

ЦИИИПИ Государстгснного комитета по делам изобрсзений и открытий СССР

Москва, Центр, пр. Серова, д. 4
