Агрегат для орошения сельхозугодий

Агрегат для орошения сельхозугодий

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельского хозяйства и может быть использовано для внесения удобрений и увлажнения почвы. Цель - снижение энергозатрат, повышение производительности. Подвижный по вертикали аэрозольный генератор соединен с лебедкой 7, управляемой приводом 8, взаимодействующим с программным устройством 15 и флюгером 1 с датчиком 2. Генератор сообщен через трубопровод 10, насос 11 с емкостью 16 для рабочей жидкости. Аэрозольный генератор ориентируется в направлении ветра и поднимается на заданную высоту с помощью лебедки 7, в зависимости от скорости ветра, обеспечивая наибольшую площадь распыления. 2 ил.

ССЭОЗ СОВЕТСКИХ

СОЩ4АЯИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 G 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

MPH rHHT СССР (21) 4378541/31-15 (22) 14.12.87 (46) 30.08.90. Бюл. № 32 (71) Северо-Осетинский государственный университет им. К. 7. Хетагурова и СевероКавказский научно-исследовательский институт горного и предгорного сельского хозяйства (72) Г. 3. Засеев, Л. 3. Засеев и Ф. С. Кумаритаев (53) 631.347.1 (088.8) (56) Авторское свидетельство СССР № 1419650, кл. А Ol М 7/00, 1987.

„„SU„» 1588329 A 1

2 (54) АГРЕГАТ ДЛЯ ОРОШЕНИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ (57) Изобретение относится к области сельского. хозяйства и может быть использовано для внесения удобрений и увлажнения почвы.

Цель — снижение энергозатрат, повышение производительности. Подвижный по вертикали аэрозольный генератор соединен с лебедкой 7, управляемой приводом 8, взаимодействующим с программным устройством 15 и флюгером с датчиком 2. Генератор сообщен через трубопровод 10, насос 11 с емкостью 16 для рабочей жидкости. Аэрозольный генератор ориентируется в направлении ветра и поднимается на заданную высоту с помощью лебедки 7 в зависимости от скорости ветра, обеспечивая наибольшую площадь распыления. 2 ил.

1588329

Bonpo8rzrrue деток

Звано паладин

Фиг 2

Составитель В. Сумин

Редактор Т. Лазоренко Техред А. Кравчук Корректор Н. Ревская

Заказ 2494 Тираж 464 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, iK — -35, Рву шская наб., д. 4!5

Производственно-издательский комбин !T <.Патент»ь г. Ужгород, ул. Гагарина, 1О!

Изобретение относится к сельскому хояйству и может быть использовано для несения удобрений и увлажнения почвы.

Цель изобретения — снижение энергозатрат, повышение производительности.

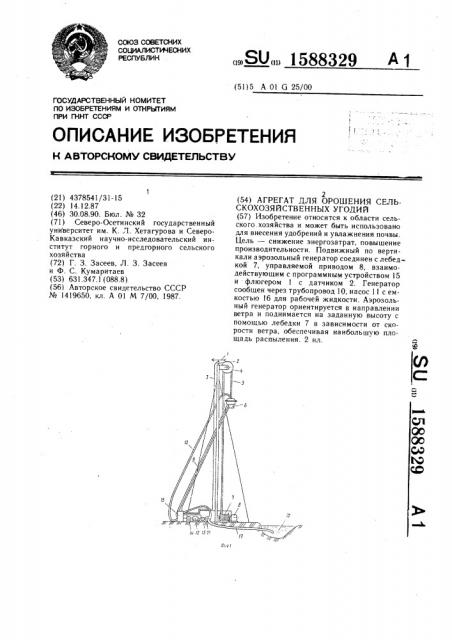

На фиг. 1 схематически изображен гене1)атор, общий вид; на фиг. 2 — схема расг1ределения искусственного дождя на обрабатываемые участки в зависимости от ско1}ости ветра и высоты расположения аэро-! .(ольного генератора над плоскостью поля.

Агрегат для орошения сельхозугодий ключает флюгер 1, датчик 2 угла отклюения, установленные на вертикальной маче 3. На верхнем конце мачты 3 установлен олик 4, охватываемый тросом 5, один конец оторого закреплен к аэрозольному генераору 6, а второй — к лебедке 7, имеющей

< ривод 8.

К аэрозольному генератору 6 подводятся ва гибких трубопровода 9 и 10, исхо, ящих от водяного насоса 11 и компрессора

2, имеющих соответственно приводы 13 и 14.

Датчик 2 флюгера 1 и приводы 8,13,14 оединены параллельно с программным устойством 15. Насос 11 связан с емкостью

6 расхода рабочей жидкости шлангом 17.

Устройство работает следующим образом.

Посредством флюгера 1, установленного

11а самой верхней точке мачты 3, опреде,11яют средние скорости и направление ветра с помощью датчика 2 сведения передают программное устройство 15 электричесkoA связью. С учетом скорости ветра посредством программного устройства 15 и лебедки 7, имеющей привод 8, поднимают аэрозольный генератор 6 на определенную высоту. Чем меньше скорость, тем выше высота поднятия аэрозольного генератора 6 над поверхностью земли и наоборот.

Далее в автоматическом режиме срабатывают последовательно водяной насос 11 и компрессор 12. Воду из емкости 16 расхода рабочей жидкости (водяной раствор удобрений или химикатов) поднимают по гибкому трубопроводу 9 и подают в аэрозольный генератор 6. Туда же подают сжатый воздух от компрессора 12 по гибкому шлангу.

Так как ветер меняет свое направление в некоторых пределах, то захватывает с собой частицы воды и уносит их во взвешенном состоянии. С увеличением дальности уноса частиц увеличивается также сектор разброса. Если скорость ветра меняется значительно (более 1,0 — 1,5 м/с), то программное устройство корректирует высоту расположения аэрозольноfo генератора 6 над уровнем поля с помощью лебедки 7.

Формула изобретения

Агрегат для орошения сельскохозяйственных угодий, включающий смонтированный на раме аэрозольный генератор, соединенный через насос с емкостью для рабочей жидкости и компрессором, отличающийся тем, что, с целью снижения энергозатрат и повышения производительности, рама выполнена в виде мачты, а аэрозольный генератор смонтирован на ней с возможностью пере30 мещения по вертикали и снабжен механизмом с приводом, при этом агрегат имеет программное устройство с флюгером и датчиком, электрически связанными с приводом лебедки.
