Пресс для вырубания деталей верха обуви

Пресс для вырубания деталей верха обуви

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию обувного производства и преимущественно обеспечивает повышение надежности вырубания деталей обуви. Пресс имеет корпус с вертикальными направляющими. Подошва со стаканом установлена в корпусе с направляющими. Скалка с бойком установлена в стакане с подошвой. Нижняя часть стакана подпружинена и через отверстие соединена со штоком гидроцилиндра в нижней части корпуса. Скалка с бойком соединена с гидроприводом подъема. В исходном положении подошва отведена из рабочей зоны. Боек со скалкой находится в крайнем верхнем положении. После установки резака зубчато-реечным механизмом стакан с подошвой поворачивают в зону вырубания. Срабатывает гидропривод вертикального перемещения скалки с бойком. Таким образом производится вырубание заготовки верха обуви. Надежность вырубания повышается за счет исключения консольных нагрузок на подошву. 3 ил.

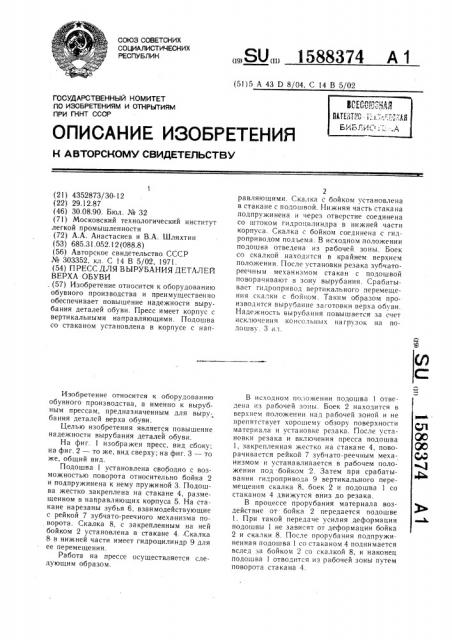

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4352873/30-12 (22) 29.12.87 (46) 30.08.90. Бюл. № 32 (71) Московский технологический институт легкой промышленности (72) А.А. Анастасиев и В.А. Шляхтин (53) 685.3! .052.12(088.8) (56) Авторское свидетельство СССР № 303352, кл. С !4 В 5/02, 197!. (54) ПРЕСС ДЛЯ ВЫРУБАНИЯ ДЕТАЛЕЙ

ВЕРХА ОБУВИ . (57) Изобретение относится к оборудованию обувного производства и преимущественно обеспечивает повышение надежности вырубания деталей обуви. Пресс имеет корпус с вертикальными направляющими. Подошва со стаканом установлена в корпусе с напИзобретение относится к оборудованию обувного производства, а именно к вырубным прессам, предназначенным для вырубания деталей верха обуви.

Целью изобретения является повышение надежности вырубания деталей обуви.

На фиг, 1 изображен пресс, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, общий вид.

Подошва установлена свободно с возможностью поворота относительно бойка 2 и подпружинена к нему пружиной 3. Подошва жестко закреплена на стакане 4, размещенном в направляющих корпуса 5. На стакане нарезаны зубья 6, взаимодействующие с рейкой 7 зубчато-реечного механизма поворота. Скалка 8, с закрепленным на ней бойком 2 установлена в стакане 4..Скалка

8 в нижней части имеет гидроцилиндр 9 для ее перемещения.

Работа на прессе осуществляется следующим образом.

„„90„„1588374 А 1 (51) 5 А 43 D 8/04, С 14 В 5/02

2 равляющими. Скалка с бойком установлена в стакане с подошвой. Нижняя часть стакана подпружинена и через отверстие соединена со штоком гидроцилиндра в нижней части корпуса. Скалка с бойком соединена с гидроприводом подъема. B исходном положении подошва отведена из рабочей зоны. Боек со скалкой находится в крайнем верхнем положении. После установки резака зубчатореечным механизмом стакан с подошвой поворачивают в зону вырубания, Срабатывает гидропривод вертикального перемещения скалки с бойком. Таким образом производится вырубание заготовки верха обуви.

Надежность вырубания повышается за счет исключения консольных нагрузок на подошву. 3 ил.

В исходном положении подошва 1 отведена из рабочей зоны. Боек 2 находится в верхнем положении над рабочей зоной и не препятствует хорошему обзору поверхности материала и установке резака. После установки резака и включения пресса подошва

1, закрепленная жестко на стакане 4, поворачивается рейкои 7 зубчато-реечным механизмом и устанавливается в рабочем положении под бойком 2. Затем при срабатывании гидропривода 9 вертикального перемещения скалка 8, боек 2 и подошва 1 со стаканом 4 движутся вниз до резака.

В процессе прорубания материала воздействие от бойка 2 передается подошве !. При такой передаче усилия деформации подошвы 1 не зависят от деформации бойка

2 и скалки 8. После прорубания подпружиненная подошва 1 со стаканом 4 поднимается вслед за бойком 2 со скалкой 8, и наконец подошва 1 отводится из рабочей зоны путем поворота стакана 4.

1588374 формула изобретения б

Таким образом, предложенное техническ е решение позволяет повысить надежность в рубания деталей обуви на прессах за счет и<включения консольных нагрузок на подошв 1 1.

Пресс для вырубания деталей верха обуви, содержащий корпус с вертикальными н правляющимн и столом, скалку с бойком и подошву, установленные консольно в напр вляющнх корпуса, механизм для под1.ема и опускания скалки с бойком, укрепленный в нижней части корпуса, и механизм поворота скалки с бойком, отличающийся тем, что, с целью повышения надежности, по5 дошва выполнена отдельно от скалки с бойком и снабжена дополнительным стаканом в форме цилиндра, установленного в направляющих корпуса, причем подошва закреплена консольно на верхней части стакана, нижняя часть стакана с подошвой имеет отверстие для штока, подпружинена относительно корпуса в осевом направлении и имеет автономный привод поворота.

I 588374

7 б
