Устройство для нагрева жидкости

Устройство для нагрева жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к бытовой технике, а именно к устройствам для нагрева жидкости. Целью изобретения является повышение удобства эксплуатации путем обеспечения быстрой замены электронагревателя при сохранении необходимой теплопередачи. Устройство содержит корпус 1 и электронагреватель, содержащий трубчатый электронагреватель (ТЭН) 2, при этом в днище корпуса выполнена полость 3, стенки которой образованы цилиндром и сопряженной с ним обращенной вверх полусферой, ТЭН размещен в полости, а пространство вокруг ТЭНа заполнено теплопроводящим наполнителем. Для фиксации электронагревателя в полости 3 оно снабжено прижимом для подпрессовки наполнителя. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ÄÄSUÄÄ 1588388 (51)5 А 47 J 31/00

ОПИСАНИЕ ИЗОЬГКтКНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГКНТ СССР (21) 4263086/40-13 (22) 16.04.87 (46) 30.08.90. Бюл. № 32 (71) Новосибирский завод электроагрегатов (72) А. А. Липихин (53) 643.343 (088.8) (56) Руководство IIO эксплуатации кипятильников типа КНЭ-25М. (54) УСТРОЙСТВО ДЛЯ НАГРЕВА ЖИДКОСТИ (57) Изобретение относигся к бытовой технике, а именно к устройствам для нагрева жидкости. Цель о изобретения являет ся повышение удобства эксплуатации путем

2 обеспечения быстрой замены электронагревателя при сохранении необходимой теплопередачи. Устройство содержит корпус 1 и электронагреватель. содержащий трубчатый электронагреватель (ТЭН) 2, при этом в днище корпуса выполнена полость 3, стенки которой образованы цилиндром и сопряженной с ним обращенной вверх полусферой, ТЭН размещен в полости, а пространство вокруг ТЭНа заполнено теплопроводящим паполнителем. Для фиксации электронагревателя в полости 3 оно снабжено прижимом для подпрессовки чаполнителя. 1 з и. ф-лы. 2 ил.

588388

Qua. 2

Составитель Р. Станина

Редактор С. Лисина Техрел А. Кравчук Корректор M. Максичишинец

Заказ 2497 Тираж 427 Полписное

11ИИИ11И Государствепного когинтета по изобретенияч и открьпиям нри ГKHT C.(СР

113035, Москва, Ж--35. Раушская наб.. л. 415

11ронзводственно-издательский комбина, «Г!атент», г. Ужгорол, уд. Гагарина, 101

3

Изобретение относится к бытовой технике,, ;а именно к устройствам для нагрева жид кости для приготовления кипятка, чая, кофе.

Цель изобретения — повышение удобст-!

: ва в эксплуатации путем обеспечения быстрой амены электронагревателя. при сохранении необходимой теплопередачи.

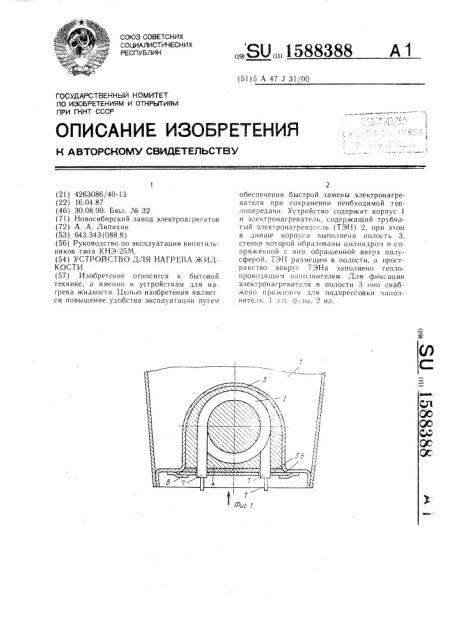

На фиг. 1 схематически изображено предлагаемое устройство, нижняя часть; на фиг. 2 — то же, вид снизу.

Устройство содержит корпус 1 и электронагреватель, содержащий ТЭН 2. В днище корпуса выполнена полость 3, стенки которой образованы цилиндром и сопряженной с ним полусферой. ТЭН 2 размещен в полости 3, а пространство вокруг ТЭНа заполнено теплопроводящим наполнителем 4.

Наполнителем может служить сплав на основе алюминия или металлический порошок.

Для фиксации электронагревателя в полости 3 устройство снабжено прижимом.

Последний может содержать прокладку 5 и пластину 6 с отверстиями для прохода концов 7 ТЭНа 2. На днище корпуса 1 укреплены планки 8, изготовленные из гибкого материала для фиксации пластины.

Устройством пользуются следующим об разом.

В полость 3 момещают электрснагре вательный элемент. Концы 7 ТЭНа 2 раза мещают в отверстиях пластины 6 и прокладки 5 и планками 8 прижимают пластину 6. Таким образом фиксируют электронагреватель в полости 3. В случае выхода из строя электронагревателя, его можно быстро и легко заменить.

Предлагаемое устройство удобно в эксплуатации.

Формула изобретения

1О 1. Устройство для нагрева жидкости, содержащее корпус и размещенный в нижней части электронагреватель, выполненный в виде ТЭНа, отличающееся тем, что, с целью повышения удобства эксплуатации путем обеспечения быстрой замены электронагревателя при сохранении необходимой теплопередачи, в днище корпуса выполнена полость, стенки которой образованы цилиндром и сопряженной с ним обращенной вверх полусферой, ТЭН размещен в полости, 20 пространство вокруг ТЭНа заполнено теплопроводящим наполнителем, при этом устройство снабжено прижимом для подпрессовки наполнителя.

2. Устройство по п. 1„отличающееся тем, что прижим содержит прокладку и пластину с отверстиями для прохода концов ТЭНа, а на днище корпуса укреплены планки, изготовленные из гибкого материала для фиксации пластины.
