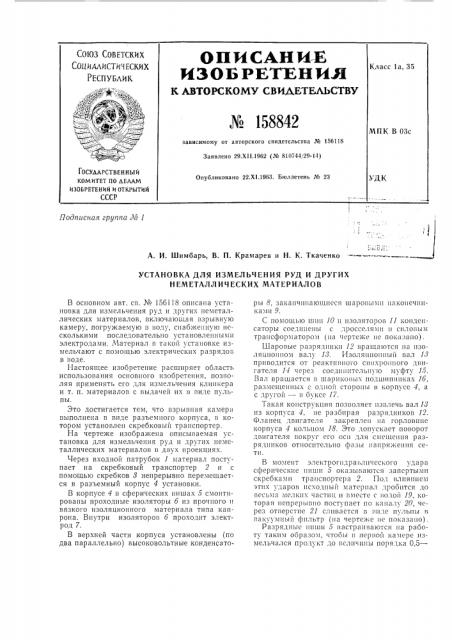

Сое3 СоВетских

Социллистических

РеспуБлИК описл,ни-к изоьи ктьния

K AST0PCKOMV СВИДЕТЕЛЬСТВУ № 158842 зависимому от авторского свидетельства № 156118

Заявлено 29.Х11.1962 (№ 810744129-14) Класс la, 35

МПК В 03с

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО AEAAM

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

Опубликовано 22.Х1.1963. Бюллетень № 23

УДК

Подписная группа ¹ 1

А. И. Шимбарь, В. П. Крамарев и Н. К. Ткаченко

УСТАНОВКА ДЛЯ ИЗМЕЛЬЧЕНИЯ РУД И ДРУГИХ

Н ЕМЕТАЛЛИЧ ЕСКИХ МАТЕРИАЛОВ

В основном авт. св. № 156118 описана установка для измельчения руд и других иеметаллических материалов, включающая взрывную камеру, погружаемую в воду, сиаб>кециую несколькими последовательно установленными электродами. Материал в такой установке измельчают с помощью электрических разрядог в воде.

Настоящее изобретение расширяет область использования основного изобретения, позволяя применять его лля измельчеция клинкера и т. п. материалов с выдачей их в виде пульпы.

Это достигается тем, что взрывная камера выполнена в виде разъемного корпуса, в котором установлен скребковый транспортер.

На чертеже изображена описываемая установка для измельчения руд и других неметаллических материалов в двух проекциях.

Через входной патрубок 1 материал поступает на скребковый транспортер 2 и с помощью скребков 8 непрерывно перемещается в разъемный корпус 4 установки.

В корпусе 4 в сферических нишах 5 смонтированы проходные изоляторы б из прочного и вязкого изоляционного материала типа капрона. Внутри изоляторов б проходит электрод 7.

В верхней части корпуса установлены (по два параллельно) высоковольтные конденсаторы 8, заканчивающиеся шаровыми наконечниками 9.

С помощью шиц 10 и изоляторов 11 конденсаторы соединены с лросселями и силовым трансформатором (иа чертеже цс показано).

Шаровые разрядники 12 вращаются па изоляционном валу 18. Изоляционный вал И приводится от реакти«1юго cllil_#_poliliol o;llIIIгателя 14 через соединительную муфту 15.

Вал вращается в шарико«ых подшипниках 16, размещенных с OEEIioil стороны в корпусе 4, а с другой — в буксе 17.

1 акая I

Флацец двигателя закреплен иа горловине корпуса 4 кольцом 18. Это допускает поворот двигателя вокруг его оси для смешения разрядников отиосптельио фазы напряжения сети.

В момент электро«цдра«личсского удара сферические ниши 5 оказы«аются запертыми скребками транспортера 2. Пол «лияцием этих уларов исхолцый матсриал дробится ло

«Eсьма ixIc IIcII. ; частиц и E>hilccTC c «0.10/I 19, Icoторая непрерывно поступает по каналу 20, чсрез отверстие 21 сливается в «иле пульпы в вакуумный фильтр (на чертеже це показано).

Разрядные ниши 5 настраиваются ца работу таким образом, чтобы « первой камере измельчался продукт до «еличииы порядка 0,5—

М 158842

Предмет изобретения

5 Р/

Составитель Л. Власова

Редактор Г. М. Печоров Техред Л. К. Ткаченко Корректор P. Т. Келембет

Поди. к печ. 9)1 — 64 г. Формат бум, 60 )(90 )з Объем 0,23 изд. л.

Заказ 3258/17 Тираж 600 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2

1 мм, во второй — до 50 — 100 мк и в третьей— до окончательного размера.

Таким образом, материал в установке измельчается непрерывно в три стадии.

В каждой камере ооразующиеся мелкие частицы всплывают и выносятся в ниде пульпы.

Нераздробившиеся частицы материала выбрасываются скребковым транспортером 2 через окно 22, Установка для измельчения руд и других неметаллических материалов по авт. св. х1з 156118, отличающаяся тем, что, с целью измельчения клинкера и т. п. материалов с выдачей их в виде пульпы, взрывная камера ее выполнена в виде разъемного корпуса, в котором установлен скребковый транспортер.
