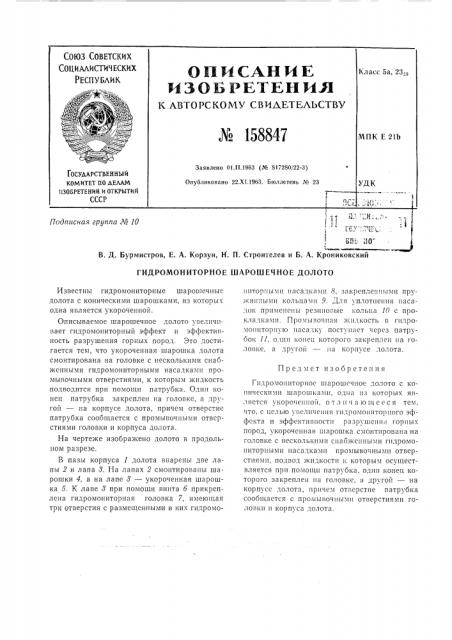

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОЫРЕТЕНИ,Л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 158847

Класс 5а, 23,:а

МПК Е 21Ь

Заявлена Оl.ll.1963 (№ 817280/22-3) Опубликовано 22.XI.1963. Бюллетень ¹ 23

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

2 !

Подписная группа М 10

ВВ Ю

В. Д, Бурмистров, Е. А. Корзун, Н. П. Строителев и Б. А. Крониковский

ГИДРОМОНИТОРНОЕ ШАРОШЕЧНОЕ ДОЛОТО

Предмет изобретения

Известны гидромониторные шарошечные долота с коническими шарошками, из которых одна является укороченной.

Описываемое шарошечное долото увеличивает гидромониторный эффект и эффективность разрушения горных пород. Это достигается тем, что укороченная шарошка долота смонтирована на головке с несколькими снабженными гидромониторными насадками промывочными отверстиями, к которым жидкость подводится при помощи патрубка. Один конец патрубка закреплен на головке, а другой — на корпусе долота, причем отверстие патрубка сообщается с промывочными отверстиями головки и корпуса долота.

На чертеже изображено долото в продольном разрезе.

В пазы корпуса 1 долота вварепы две лапы 2 и лапа 8. На лапах 2 смонтированы шарашки 4, а на лапе 8 — укороченная шарошка 5. К лапе 8 при помощи винта б прикреплена гидромониторная головка 7, имеющая трн отверстия с размещенными в них гидромоннторнымп насадками 8, закрепленными пру>кинными кольцамн 9. Для уплотнения наса10 c IIpoK 3,7Ii lU. Промывочная жидкость B гUдромониторную насадку поступает через патру00к 11, oлнн конец которог0 закреп Ic H UB 10ловке. а другой — на корпусе лолота.

Гнлромониторное шарошс шое долото с коническими шарошками, одна нз которых является укороченной. о т л и ч а ю щ е е с я тем, что, с целью увеличения гнлромоншторного эффекта и эффектигностн разрушепи,l горных пород, укороченная шарошка смонтирована на

Голов1се с несколькпми снаоженными гидромониторнымн насадками промывочными отверстиями, подвод жидкости к которым осущестВ 7ЯетсЯ IIPII помощи IIBTPK 61 II, 03IIU конец Которого закреплен на головке, а другой — на корпусе долота, причем отгерстие патрубка сообщается с промывочными отверстиями головки и корпуса лолота.
