Способ заливки литейных форм из секторного ковша

Способ заливки литейных форм из секторного ковша

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству, в частности к заливке металлом литейных форм на литейно-роторных комплексах. Цель изобретения - повышение производительности за счет обеспечения непрерывной заливки форм. Указанная цель достигается за счет того, что пополнение расплавленным металлом раздаточного секторного ковша производят при возвращении его в исходное положение, при этом объем вливаемого в него металла в два раза превышает объем выдаваемой дозы, что и позволяет осуществить непрерывную заливку литейных форм. 2 ил.

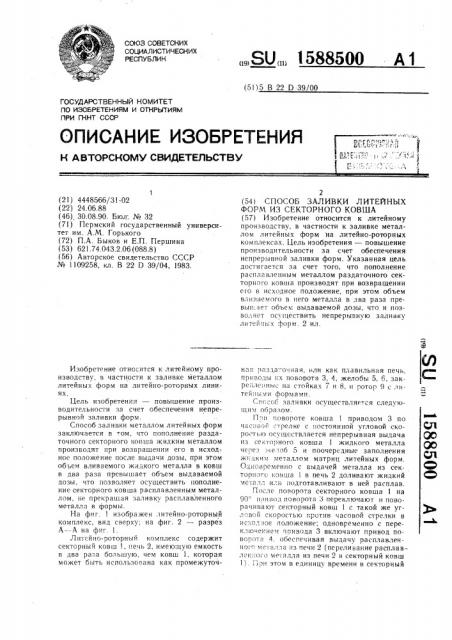

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 5 В 22 D 39/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4448566/31-02 (22) 24.06.88 (46) 30.08.90. Бюл . № 32 (7l) Пермский государственный университет им. А.М. Горького (72) П.А. Быков и Е.П. Першина (53) 621.74.043.2.06 (088.8) (56) Авторское свидетельство СССР № 1109258, кл. В 22 D 39/04, 1983.

Изобретение относится к литейному производству, в частности к заливке металлом литейных форм на литейно-роторных линиях.

Цель изобретения — повышение производительности за счет обеспечения непрерывной заливки форм.

Способ заливки металлом литейных форм заключается в том, что пополнение раздаточного секторного ковша жидким металлом производят при возвращении его в исход-. ное положение после выдачи дозы, при этом объем вливаемого жидко"0 металла в ковш в два раза превышает объем выдаваемой дозы, что позволяет осуществить пополнение секторного ковша расплавленным металлом, не прекращая заливку расплавленного металла в формы.

На фиг. 1 и-обр-:æåí литейно-роторный комплекс, вид сверху; на фиг. 2 — разрез

А — -А на фиг. !.

Лит< йно-роторный комплекс содержит секторный ковш 1, печь 2, имеющую емкость в два ра=,à большую, чем ковш 1, которая может быть использована как промежуточ„„SU„„ l 588500 А 1

2 (54) СПОСОБ ЗАЛИВКИ ЛИТЕЙНЫХ

ФОРМ ИЗ СЕКТОРНОГО КОВША (57) Изобретение относится к литейному производству, в частности к заливке металлом литейных форм на литейно-роторных комплексах. Цель изобретения — повышение производительности за счет обеспечения непрерывной заливки форм. Указанная цель достигается за счет того, что пополнение расплавленным металлом раздаточного секторного ковша производят при возвращении его в исходное положение, при этом объем вливаемого в него металла в два раза превып.ает объем выдаваемой дозы, что и позво.гнет осуществить непрерывную заливку литейных форм. 2 ил. ная разда" о-сная, или как плавильная печь, приводы пх поворота 3, 4, желобы 5, 6, закрепле:: ныс Hd стойках 7 и 8, и ротор 9 с литейнь ми формами.

Сгг:соб заливки осуществляется следующим образом.

П и . овороте ковша 1 приводом 3 по часов-.Ð трелке с постоянной угловой скоростью осуществляется непрерывная выдача из секторного ковша жидкого металла через:;e, çá 5 и поочерсдные заполнения ж. :дки . металлом матриц литейных форм.

Одновременно с выдачей металла из секторногс ковша 1 в печь 2 доливают жидкий

"сia! л или подготавливают в ней расплав.

После поворота секторного ковша 1 на

90 привод поворота S переключают и поворачивают секторный ковш 1 с такой же угл.",вой скоростью против часовой стрелки в исходное положение; одновременно с переключением привода 3 включают привод поворота 4. обеспечивая выдачу расплавленног".: ..;"еталла из печи 2 (переливание расплавленло;-о металла из печи 2 в секторный ковш

1, . ри этом в единицу времени в секторный

1588500 ковш 1 металла вливают металла вдвое больше по сравнению с выработкой из него. К моменту возвращения секторного ковша 1 в исходное положение он оказывается полностью заполненным жидким металлом. Это возможно за счет того, что емкость печи 2 больше в два раза емкости секторного ковша 1.

После возвращения секторного ковша 1 в исходное положение привод 3 вновь переключают и из секторного ковша 1 продолжают выдачу металла, а привод 4 переключают на возвращение печи 2 в исходное положение, затем ее заполняют вновь металлом.

Таким образом, обеспечивается непрерывное заполнение литейных форм жидким металлом, что позволяет повышать производительность процесса изготовлечия отливок на литейно-роторной линии, а также позволяет повысить качество отливок за счет повышения точности выдаваемой дозы расплавленного металла в каждую форму.

Формула изобретения

Способ заливки литейных форм из секторного ковша, включающий поворот его для выдачи дозы, возвращение в исходное

1О положение и пополнение новой порцией жидкого металла, отличающийся тем, что, с целью повышения производительности путем обеспечения непрерывной заливки форм, пополнение ковша новой порцией металла осуществляют во время возвращения его в исходное положение, причем объем вливаемого в ковш расплава превышает объем выдаваемой дозы в два раза.

1588500
