Изобретение относится к ручному механизированному инструменту. Цель изобретения - снижение уровня вибрации и повышение надежности за счет изменения кинематической связи наковальни со шпинделем. При включении привода шуруповерта вращение выходного вала 2 совместно с ударником 3 через скошенные торцовые кулачки 4 передается через ответные скошенные торцовые кулачки 11 наковальне 10. Затем шуруповерт устанавливают на шуруп или винт, подлежащий затяжке, и перемещают корпус 1 в сторону шпинделя 5. При этом торцовые прямоугольные кулачки 6 входят в зацепление с прямоугольными кулачками 12 наковальни 10 и осуществляется процесс завинчивания шурупа. При достижении предельного момента шпиндель 5 совместно с наковальней 10 останавливается, а вращающийся ударник 3, взаимодействуя скошенными торцовыми кулачками 4 со скошенными торцовыми кулачками 11 наковальни 10, отжимает последнюю в осевом направлении, сжимая пружину 9. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (") й). ((Щ. )

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

43 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4496113/25-28 (22) 21.10.88. (46) 30.08.90. Бюл. № 32 (71) Конаковский завод механизированного иструмента (72) С.И. Пахомов и В.П. Пасеков (53) 621.883(088.8) (56) Авторское свидетельство СССР № 944912, кл. В 25 В 21/02, 1980.

Авторское свидетельство СССР № 1119832, кл. В 25 В 21/00, 1982. (54) ШУРУПОВЕРТ (57) Изобретение относится к ручному механизированному инструменту. Цель изобретения — снижение уровня вибрации и повышение надежности за счет изменения кинематической связи наковальни со шпинделем. При включении привода шуруповерта

„„80„„1588537 А 1 вращение выходного вала 2 совместно с ударником 3 через скошенные торцовые кулачки 4 передается через ответные скошенные торцовые кулачки 11 наковальне 10.

Затем шуруповерт устанавливают на шуруп или винт, подлежащий затяжке, и перемещают корпус 1 в сторону шпинделя 5. При этом торцовые прямоугольные кулачки 6 входят в зацепление с прямоугольными кулачками 12 наковальни 10 и осуществляется процесс завинчивания шурупа. При достижении предельного момента шпиндель

5 совместно с наковальней 10 останавливается, а вращающийся ударник 3, взаимодействуя скошенными торцовыми кулачками

4 со скошенными торцовыми кулачками 11 наковальни 10, отжимает последнюю в осе \ вом направлении, сжимая пружину 9. 1 з.п. Я ф-лы, 1 ил.

1588537

15

25

Формула изобретения

55

Изобретение относится к ручному механизированному инструменту и может быть использовано в различных отраслях промышленности при слесарно-сборочных, монтажных и отделочных работах.

Цель изобретения — снижение уровня вибрации и повышение надежности за счет изменения кинематической связи наковальни со шпинделем.

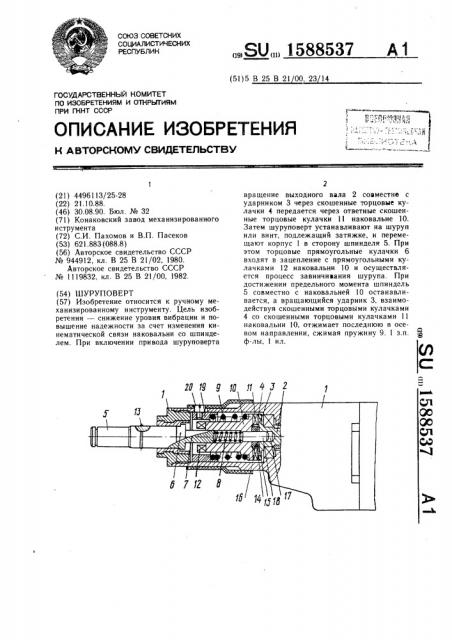

На чертеже схематично изображен предлагаемый шуруповерт, продольный разрез.

Шуруповерт содержит корпус 1, размещенные в нем привод (не показано) с выходным валом 2, закрепленный на последнеМ ударник 3 со скошенными торцовыми куЛачками 4, шпиндель 5 с торцовыми прямоугольными кулачками 6, расположенными в средней части, и цилиндрическим хвостовиком 7, подпружиненным в осевом направлении пружиной 8, и охватывающую хвостовик 7 шпинделя 5 и подпружиненную в осевом направлении в сторону ударника

3 пружиной 9 наковальню 10 с расположенными на одном торце ответными скошенными торцовыми кулачками 11 для взаимодействия со скошенными торцовыми кулачками 4 ударника 3, а на другом торце — прямоугольными кулачками 12 для взаимодействи я с прямоугольными торцовыми кулачками 6 шпинделя 5. Высота прямоугольных кулачков 6 и 7 шпинделя 5 и наковальни

10 больше высоты скошенных торцовых кулачков 4 и 11 ударника 3 и наковальни

10 соответственно.

На цилиндрической поверхности шпинделя 5, выступающей из корпуса 1, закреплен упор 13 для взаимодействия с корпусом 1. Между торцами ударника 3 и наковальни 10 размещены антифрикционные 14 и 15 и упругодемпфирующий 16 элементы. В выходном валу 2 выполнено центральное отверстие 17. В наковальне 10 закреплен палец 18, конец которого с возможностью вращения размещен в центральном отверстии

17 выходного вала 2. В корпусе 1 размещена втулка 19 для взаимодействия со свободным концом пружины 9. Втулка 19 закреплена винтом 20.

Шуруповерт работает следующим образом.

При включении шуруповерта выходной вал 2 с ударником 3 через скошенные торцовые кулачки 4, входящие в зацепление с ответными скошенными торцовыми кулачками 11, вращает наковальню 10. Оператор нажимает на корпус 1 в осевом направлении, перемещая при этом шпиндель 5 до контакта упора 13 с корпусом 1, при этом шпиндель

5 сжимает пружину 8, а его торцовые прямоугольные кулачки 6 входят в зацепление с прямоугольными кулачками 12 наковальни

10 и начинается процесс завинчивания шурупа (не показано) до достижения предельного момента затяжки, на который отрегулирована пружина 9, после чего наковальня

10 останавливается, а ударник 3 продолжает вращаться, при этом его скошенные торцовые кулачки 4, взаимодействуя с ответными скошенными торцовыми кулачками

11 наковальни 10, отжимают последние вместе с наковальней 10 в осевом направлении, сжимая пружину 9. В этот момент прямоугольные кулачки 12 перемещаются вдоль торцовых прямоугольных кулачкЬв 6 шпинделя 5. При сходе торцовых скошенных кулачков 11 наковальни 10 с торцовых скошенных кулачков 4 ударника 3 под действием пружины 9 наковальня 10 возвращается в исходное положение с большей скоростью и наносит удар по упругодемпфирующему элементу 16, антифрикционным 14 и 15 элементам, при этом упругодемпфирующий элемент 16 гасит энергию удара. При дальнейшем вращении ударника 3 до момента взаимодействия его торцовых скошенных кулачков 4 с ответными скошенными торцовыми кулачками 11 наковальни 10 антифрикционные элементы 14 и 15 работают как упорный подшипник. Затем процесс отжатия наковальни 10 от ударника 3 повторяется в указанной последовательности до момента снятия оператором осевой нагрузки с корпуса 1. После этого шуруповерт снимается с завернутого винта или шурупа и переносится к следующему винту или шурупу, подлежащему завинчиванию.

1. Шуруповерт, содержащий корпус, размещенные в нем привод с выходным валом, подпружиненный в осевом направлении шпиндель с прямоугольными торцовыми кулачками в средней части и цилиндрическим хвостовиком, закрепленный на выходном валу ударник со скошенными торцовыми кулачками и охватывающую хвостовик шпинделя и подпружиненную в осевом направлении в сторону ударника наковальню с ответными скошенными торцовыми кулачками, отличающийся тем, что, с целью снижения вибрации и повышения надежности, »а свободном торце наковальни выполнены прямоугольные кулачки для периодического взаимодействия с прямоугольными кулачками шпинделя, высота прямоугольных кулачков шпинделя и наковальни больше высоты скошенных кулачков, а шуруповерт снабжен упором, закрепленными на выступающей из корпуса цилиндрической поверхности шпинделя для взаимодействия с корпусом.

2. Шуруповерт по п. 1, отличающийся тем, что он снабжен размещенными между ударником и наковальней антифрикционными и упругодемпфирующими элементами.
