Реферат
Изобретение предназначено для использования преимущественно в циркулях, которые служат для вычерчивания окружностей с прерывистой линией. Целью изобретения является повышение удобства в вычерчивании окружностей с прерывистой линией. В циркуле, у которого по крайней мере одна ножка, служащая для крепления иглы, это достигается тем, что ножка выполнена со штангой, установленной подвижно с возможностью перемещения и фиксации горизонтально на ножке, и с шаблоном, связанным со штангой подвижным соединением. При этом шаблон можно вращать на штанге вокруг вертикальной си. Причем шаблон имеет либо форму диска с круглым краем и с выступами на круглом краю, либо прорези, расположенные по кругу, и перемычки между прорезями. Кроме того, шаблон выполнен со стороной, имеющей фрикционное покрытие, а штанга выполнена дополнительно с роликами. 2 з.п. ф-лы, 6 ил.

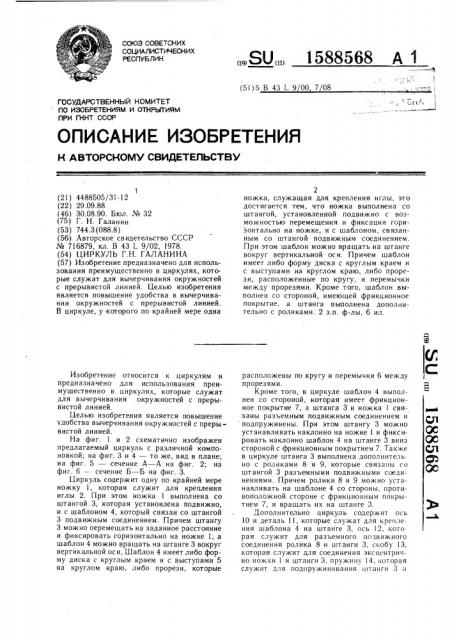

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) (51)5 В 43 L 9 00 7 08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
1 (21) 4488505/31-12 (22) 29.09.88 (46) 30.08.90. Бюл. № 32 (75) Г. Н. Галанин (53) 744.3(088.8) (56) Авторское свидетельство СССР № 716879, кл. В 43 1 9/02, 1978. (54) ЦИРКУЛЬ Г.Н. ГАЛАНИНА (57) Изобретение предназначено для использования преимущественно в циркулях, которые служат для вычерчивания окружностей с прерывистой линией. Целью изобретения является повышение удобства в вычерчивании окружностей с прерывистой линией.
В циркуле,. у которого по крайней мере одна
Изобретение относится к циркулям и предназначено для использования преимущественно в циркулях, которые служат для вычерчивания окружностей с прерывистойй л и ни ей.
Целью изобретения является повышение удобства вычерчивания окружностей с прерывистой линией.
На фиг. 1 и 2 схематично изображен предлагаемый циркуль с различной компоновкой; на фиг. 3 и 4 — то же, вид в плане; на фиг. 5 — сечение А — А на фиг. 2; на фиг. 6 — сечение Б — Б на фиг. 3.
Циркуль содержит одну по крайней мере ножку 1, которая служит для крепления иглы 2. При этом ножка 1 выполнена со штангой 3, которая установлена подвижно, и с шаблоном 4, который связан со штангой
3 подвижным соединением. Причем штангу
3 можно перемещать на заданное расстояние и фиксировать горизонтально на ножке 1, а шаблон 4 можно вращать на штанге 3 вокруг вертикальной оси., Шаблон 4 имеет либо форму диска с круглым краем и с выступами 5 на круглом краю, либо прорези, которые
2 ножка, служащая для крепления иглы, это достигается тем, что ножка выполнена со штангой, установленной подвижно с возможностью перемещения и фиксации горизонтально на ножке, и с шаблоном, связанным со штангой подвижным соединением.
При этом шаблон можно вращать на штанге вокруг вертикальной оси. Причем шаблон имеет либо форму диска с круглым краем и с выступами на круглом краю, либо прорези, расположенные по кругу, и перемычки между прорезями. Кроме того, шаблон выполнен со стороной, имеющей фрикционное покрытие, а штанга выполнена дополнительно с роликами. 2 з.п. ф-лы, 6 ил. расположены по кругу и перемычки 6 между прорезями.
Кроме того, в циркуле шаблон 4 выполнен со стороной, которая имеет фрикционное покрытие 7, а штанга 3 и ножка 1 связаны разъемным подвижным соединением и подпружинены. При этом штангу 3 можно устанавливать наклонно на ножке 1 и фиксировать наклонно шаблон 4 на штанге 3 вниз стороной с фрикционным покрытием 7. Также в циркуле штанга 3 выполнена дополнительно с роликами 8 -и 9, которые связаны с0 штангой 3 разъемными подвижными соединениями. Причем ролики 8 и 9 можно устанавливать на шаблоне 4 со стороны, противоположной стороне с фрикционным покрытием 7, и вращать их на штанге 3.
Дополнительно циркуль содержит ось
10 и деталь 11, которые служат для крепления шаблона 4 на штанге 3, ось !2, которая служит для разъемного подвижного соединения ролика 8 и штанги 3, скобу !3, которая служит для соединения эксцентрично ножки 1 и штанги 3, пружину 14, которая служит для подпружинивания штанги 3 и
1588568 ножки 1, наконечник 15, который служит для письма. При этом штанга 3 выполнена с пазом 16, который служит для установки оси 12 на штанге 3, и с канавками 17 и 18, которые служат для крепления одним концом пружины 14 и для соединения с ножкой 1.
Ножка 1 выполнена с отверстием 19, которое служит для крепления вторым концом пружины 14. Деталь! 1 выполнена с усиками
20, которые служат для крепления ее на шаблоне 4, а перемычки 6 между прорезями выполнены со скосами 21.
Причем фрикционное покрытие 7, расположенное по кольцу вокруг центра диска, изготовлено из наждачной бумаги или образовано путем нанесения абразива на поверхность диска. Материалом для изготовления шаблона служит клеенка или фотопленка. Перемычки 6 между прорезями на шаблоне 4 и выступы 5 пронумерованы. Расстояние
Т1 между канавками 18 меньше ширины Т2 прорезей на шаблоне 4, Точки Oi, О и Оз., а также векторы V„VA, V, и V,2 иллюстрируют работу циркуля.
Во время вычерчивания окружностей с прерывистой линией циркуль ножкой 1 устанавливают на центр (точка Oi) окружности, а затем поворачивают.
При этом штангу 3 перемещают на заданное расстояние и фиксируют горизонтально на ножке 1, а шаблон 4 вращают на штанге 3 вокруг вертикальной оси, как в планетарном механизме.
Формула изобретения
1. Циркуль, содержащий одну по край ней мере ножку, служащую для крепления иглы, отличающийся тем, что, с целью повышения удобства вычерчивания окружностей с прерывистой линией, ножка выполнена со штангой, установленной подвижно с возможностью перемещения на заданное расстояние и фиксации горизонтально на ножке, и с шаблоном, связанным со штангой посредством подвижного соединения с возможностью вращения на штанге вокруг вертикальной оси и имеющим либо форму диска с круглым краем и с выступами на круглом краю, либо прорези, расположенные по кругу, и перемычки между прорезями.
2. Циркуль по п. 1, отличающийся тем, что шаблон выполнен со стороной, имеющей фрикционное покрытие, а штанга и ножка связаны разъемным подвижным смдине20 нием и подпружинены с возможностью установки наклонно штанги на ножке и фиксации наклонно шаблона на штанге вниз стороной с фрикционным покрытием.
3. Циркуль по пп. 1 и 2, отличающийся тем, что штанга выполнена дополнительно с роликами, связанными со штангой посредством разъемных подвижных соединений с возможностью установки на шаблоне со стороны, противоположной стороне с фрикционным покрытием, и вращения на штанге.
1588568
1588568
ИИ!ЮЗИ
%1И! Ю! И иг.
Фиг. б
Фиг. 5
