СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Класс 7Ь, 4ав

ОПИСАНИЕ

ИЗОЬРЕТЕНИ.Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 158861

МПК В 21с

Заявлено 09.Xl.1961 (№ 750941,22-2) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

Опубликовано 22.Х1.1963. Бюллетень № 23

УДК

Подп,исная группа Лв 21

ОПРАВКА ДЛЯ ВОЛОЧЕНИЯ ТРУБ

Известны самоустанавливающиеся оправки для волочения труб. Известны также металлокерамические сплавы для изготовления оправок.

Описываемая оправка состоит из твердосплавной втулки и конического болта с гайкой, а крепление ее производится к стержню.

Это повышает стойкость оправки.

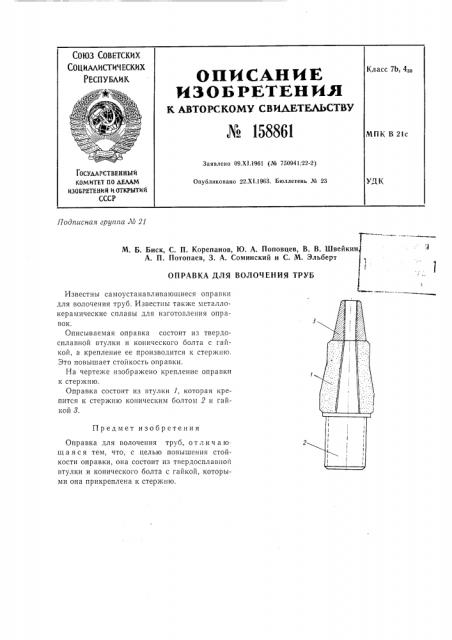

На чертеже изображено крепление оправки к стержню.

Оправка состоит из втулки 1, которая крепится к стержню коническим болтом 2 и гайкой 8.

Предмет изобретения

Оправка для волочения труб, о т л и ч а ю щ а я с я тем, что, с целью повышения стойкости оправки, она состоит из твердосплавной втулки и конического болта с гайкой, которыми она прикреплена к стержню.

М. Б. Биск, С. П. Корепанов, Ю. А. Поповцев, В. В. Швейкин

А. П. Потопаев, 3. А. Соминский и С. М. Эльберт
