Фиксатор защитного слоя бетона для арматуры

Фиксатор защитного слоя бетона для арматуры

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению железобетонных изделий, может быть использовано для фиксации зазора между арматурой и стенкой формы, обеспечивающего образование защитного слоя бетона для арматуры и позволяет повысить надежность закрепления фиксатора на арматуре. Фиксатор 1 представляет собой вкладыш, выполненный из твердеющей массы, например бетона или пластмассы, в форме трехгранной призмы с тупым углом 2 для опирания на поверхность поддона или стенки формы. На боковой грани 3, расположенной против тупого угла, образован продольный выступ 4, имеющий прямоугольное поперечное сечение и служащий для фиксации от смещения арматуры, опирающейся на грань 3. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4491511/23-33 (22) 10. 10.88 (46) 30.08.90. Бюл. № 32 (75) Т. А. Березин (53) 693.554.6 (088.8) (56) Патент Великобритании № 2158848, кл. Е 04 С 5/16, опублик. 1985.

Патент Франции № 2303133, кл. Е 04 С 5/16, опублик. 1976.

Авторское свидетельство СССР № 1470898, кл. Е 04 С 5/20, 1987. (54) ФИКСАТОР ЗАЩИТНОГО СЛОЯ БЕТОНА ДЛЯ АРМАТУРЫ (57) Изобретение относится к изготовлению железобетонных изделий, может быть исÄÄSUÄÄ 1588852 (51) 5 Е 04 С 5/20 пользовано для фиксации зазора между арматурой и стенкой формы, обеспечивающего образование защитного слоя бетона для арматуры, и позволяет повысить надежность закрепления фиксатора на арматуре. Фиксатор представляет собой вкладыш, выполненный из твердеющей массы, например бетона или пластмассы, в форме трехгранной призмы с тупым углом 2 для опирания на поверхность поддона или стенки формы.

На боковой грани 3, расположенной против тупого угла, образован продольный выступ 4, имеющий прямоугольное поперечное сечение и служащий для фиксации от смещения арматуры, опирающейся на грань 3. 3 ил.

1588852 формула изобретения.

Составитель В. Герасимов

Редактор М. Г!етрова Техред A. Кравчук Корректор В. Гирняк

Заказ 2520 Тираж 584 Подписное

ВИИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !О!

Изобретение относится к изготовлению железобетонных изделий и может быть использовано для фиксации зазора между арматурой и стенкой формы, обеспечивающего образование защитного слоя бетона для арматуры.

Цель изобретения — повышение надежности закрепления фиксатора на арматуре.

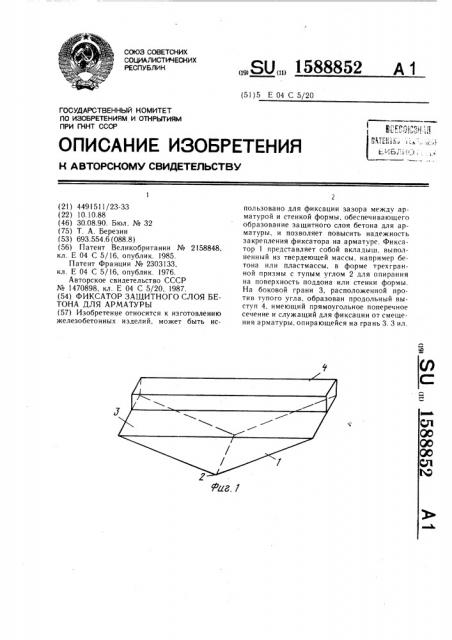

На фиг. 1 изображен фиксатор, обш,ий вид; на фиг. 2 — положение фиксаторов относительно арматурного каркаса с ненапрягаемой арматурой; на фиг. 3 — то же, с напрягаемой арматурой.

Фиксатор 1 представляет собой вкладыш, выполненный из твердеющей массы, например бетона или пластмассы, в форме трехгранной призмы с тупым углом 2. На боковой грани 3, расположенной против этого угла, образован продольный выступ 4, имеющий прямоугольное поперечное сечение.

Тупой угол 2 фиксатора 1 служит для опирания его на поддон 5 или стенку 6 формы 7, а выступ 4 — для фиксации от смещения арматуры 8, опирающейся на грань 3.

Фиксаторы 1 могут быть установлены под продольную арматуру 8 каркаса. в угловые сопряжения поддона 5 и стенок 6 формы 7.

Для фиксации каркаса с напрягаемой арматурой 9 фиксаторы устанавливают между продольными ненапрягаемыми стержнями 8 каркаса с опиранием тупыми углами 2 на поддон 5 и стенки 6 формы 7.

При виброуплотнении бетонной смеси выступы 4 исключают смещение фиксаторов относительно арматуры, что повышает надежность их закрепления.

Фиксатор защитного слоя бетона для ар)В матуры, выполненный из твердеющей массы в форме многогранника с тупым углом для опирания на поверхность поддона или стенки формы, отличающийся тем, что, с целью повышения надежности закрепления на арматуре, он выполнен в форме трехгранной призмы, на боковой грани которой, расположенной против тупого угла, образован продольный выступ, имеющий прямугольное поперечное сечение.
