Блочная опалубка

Блочная опалубка

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству. Цель изобретения - снижение трудозатрат за счет упрощения и ускорения распалубки. Блочная опалубка содержит щиты 1, угловые элементы 3 со сквозными наклонными пазами 4 с размещенными в них стержнями 2 щитов 1, нащельники 5, жестко укрепленные на угловых элементах 3 и снабженные скосами, контактирующими со скосами щитов 1. Каждый угловой элемент 3 снабжен клиновым распорным приспособлением, состоящим из двух клиньев с уширениями в противоположные стороны, а соединительным элементом угловых щитов является стержень 2 с упорной головкой 8, размещенной в пазу 9, образованном клиньями.При этом каждый угловой элемент 3 снабжен хомутом 12, взаимодействующим с клином 11, а клин 10 выполнен вильчатым и размещен между угловым элементом 3 и упорной головкой 8 стержня 2. 4 ил.

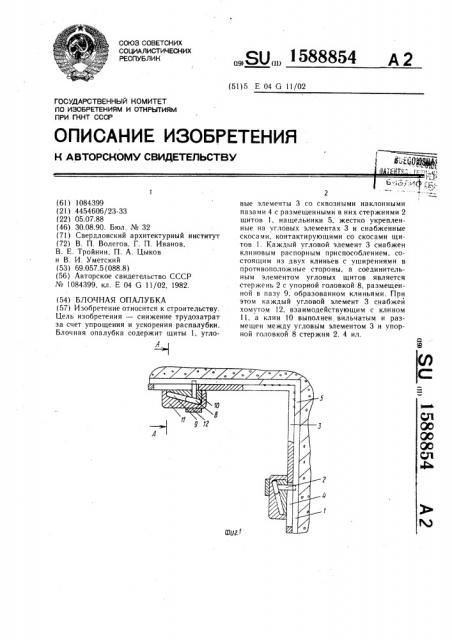

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 Е 04 G 11/02

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

0 0ЦДффф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1084399 (21) 4454606/23-33 (22) 05.07.88 (46) 30.08.90. Бюл. № 32 (71) Свердловский архитектурный институт (72) В. П. Волегов, Г. П. Иванов, В. Е. Тройнин, П. А. Цыков и В. И. Уметский (53) 69.057.5 (088.8) (56) Авторское свидетельство СССР № 1084399, кл. Е 04 G 11/02, 1982. (54) БЛОЧНАЯ ОПАЛУБКА (57) Изобретение относится к строительству.

Цель изобретения — снижение трудозатрат за счет упрощения и ускорения распалубки.

Блочная опалубка содержит щиты 1, угло„„Я0„„1588854 A 2 вые элементы 3 со сквозными наклонными пазами 4 с размещенными в них стержнями 2 щитов 1, нащельники 5, жестко укрепленные на угловых элементах 3 и снабженные скосами, контактирующими со скосами щитов 1. Каждый угловой элемент 3 снабжен клиновым распорным приспособлением, состоящим из двух клиньев с уширениями в противоположные стороны, а соединительным элементом угловых щитов является стержень 2 с упорной головкой 8, размещенной в пазу 9, образованном клиньями. При этом каждый угловой элемент 3 снабжей хомутом 12, взаимодействующим с клином

11, а клин 10 выполнен вильчатым и размещен между угловым элементом 3 и упорной головкой 8 стержня 2. 4 ил.

1 88о 4

Изобретение относится к строительству н является усовершенствованием известного устройства по основному авт. св. № 1084399.

Цель изобретения — снижение трудозатрат за счет упрощения и ускорения распалубки.

На фиг. I изображен узел соединения щитов блочной опалубки в рабочем положеагии, вид сверху; иа фиг. 2 — разрез А-А ив фиг. f; иа фиг. 3 — узел соедииеиии дзигов при распалубке при помощи клинового уст1 6йства; на фиг. 4 — устройство при распалубке, вид в аксонометрии.

1 !

Блочная опалубка содержит щиты 1 со стержнями 2, угловые элементы 3 со сквозными наклонными пазами 4 и нащельника«фи 5. Стержни 2 выполнены гладкими и размещены в наклонных пазах 4. Е4ащельники 5 жестко закреплены на угловых элементах 3

1 н снабжены скосами 6, контактирующими о скосами .7 щитов 1. Свободный конец каждого стержня 2 снабжен упорной голов-! кой 8, размещенной в пазу 9 клинового распорного приспособления, которое выполнено и виде уста новленного между внутренней частью головки 8 и угловым элементом 3 вильчатого клина 10 и соединенного с ним клина 11 с уширением в противоположную сторону, размещенного между наружной частью голонки 8 и хомутом 12 углового элемента 3.

Блочная опалубка работает следующим образом.

После установки опалубки в проектное положение легким ударом молотка вильчатый клин 10 вгоняют в зазор между угловым элементом 3 и внутренней частью головки 8. При этом обеспечивается прижатие н фиксация углового элемента 3 к щиту ), и клин 11 не препятствует распору. Далее производится .бетонирование конструкции, а после набора бетоном необходимой прочности — распалубка, При распалубке ударом молотка по клиновому распорному приспособлению вильчатый клин 10 выводят из распора между внутренней частью упорной головки 8 и угловым элементом 3, а клин 11 наоборот вводят в распор между хомутами 12 и наружной частью головки 8, что создает зна"О чительные усилия отрыва нащельников 5 от бетона.

После отрыва нащельников 5 от бетонной поверхности последние своими скосами 6 скользят по скосам 7 щитов 1, что обеспечивает свободное смещение угловых элементов 3 с нащельниками 5 от бетона. При этом щиты 1 опалубки сдвигаются, а угловые элементы 3 с нащельниками 5 смещаются внутрь блочной опалубки. К угловым элементам 3 присоединяется грузовая траверса (не о показана), и опалубка поднимается н переносится на новую позицию.

Формула изобретения

Блочная опалубка по авт. св. № 1084399, отличающаяся тем, что, с целью снижения трудозатрат за счет упрощения и ускорения распалубки, каждый угловой элемент снаб-, жен клиновым распорным приспособлением, состоящим из двух клиньев с ушнрениямн

Зп в противоположные стороны, а соединительные элементы угловых щитов выголпены в виде стержня с упорной головкой, размещенной в пазу, образованном клиньями, при этом каждый угловой элемент снабжен хомутом, взаимодействующим с одним из

35 клиньев, а другой клин выполнен внльчатым и размещен между угловым элементом н упорной головкой стержня.

Составитель Е. Ускова

Редакп>р М. Петрова Техред А. Кравчук Корректор В. Гнр як

Заказ 2520 Тираж 583 Подписное

В11111111И Государственного комитета по изобретениям н открытням прн ГК11Т СССР

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Ifp<»<««<,z<"««. ««o-издательский комбинат Патент>, г. Ужгород, ул. Гагарина, 101
